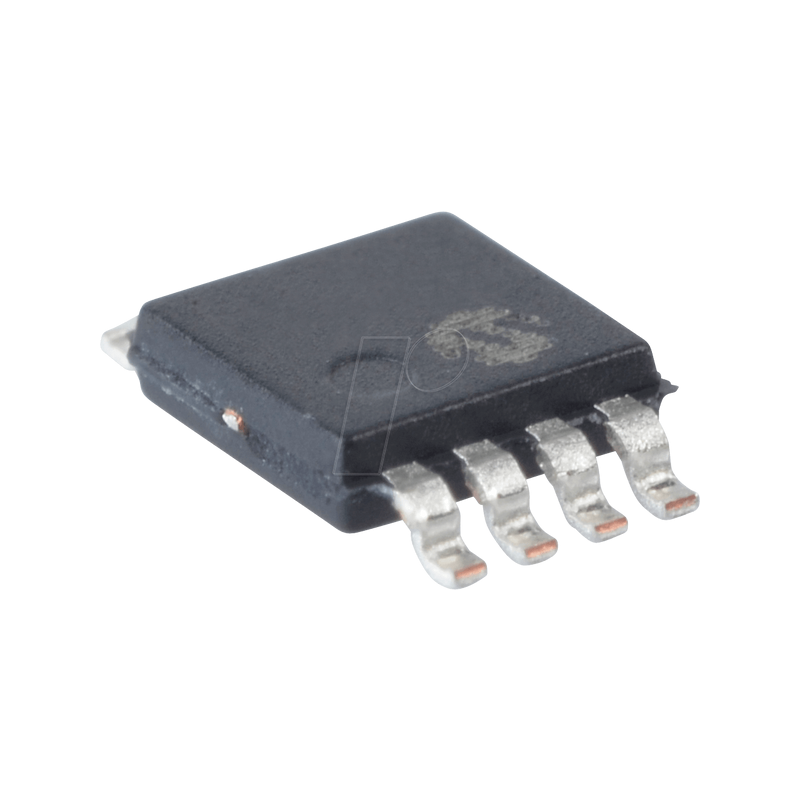

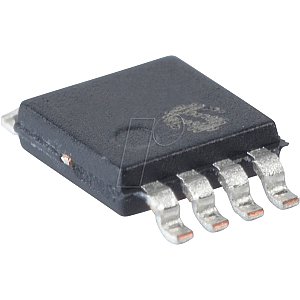

1-Kanal 100mA-Leistungsschalter, 2,7 ... 5,5 V, SO-8

TPS2049D, Einkanaliger 100mA-Leistungsschalter

Beschreibung
Der Stromverteilungsschalter TPS2049 ist für Anwendungen vorgesehen, bei denen mit hohen kapazitiven Lasten und Kurzschlüssen zu rechnen ist. Dieser Baustein enthält einen 600-m-N-Kanal-MOSFET-Leistungsschalter für Stromverteilungssysteme, die nur einen Stromverteilungspfad benötigen. Der Schalter wird über einen Logik-Enable-Eingang gesteuert. Die Gate-Ansteuerung erfolgt über eine interne Ladungspumpe, die die Anstiegs- und Abfallzeiten des Leistungsschalters steuert, um Stromstöße beim Schalten zu minimieren. Die Ladungspumpe benötigt keine externen Komponenten und ermöglicht den Betrieb mit einer Versorgungsspannung von nur 2,7 V.
Wenn die Ausgangslast die Strombegrenzungsschwelle überschreitet oder ein Kurzschluss vorliegt, begrenzt der Baustein den Ausgangsstrom auf ein sicheres Niveau, indem er in einen Konstantstrommodus schaltet und den Überstrom-Logikausgang (OC) auf Low zieht. Wenn anhaltende starke Überlastungen und Kurzschlüsse die Verlustleistung im Schalter erhöhen und dadurch die Sperrschichttemperatur ansteigt, schaltet eine thermische Schutzschaltung den Schalter ab, um Schäden zu vermeiden. Die Wiederherstellung aus einer thermischen Abschaltung erfolgt automatisch, sobald sich das Gerät ausreichend abgekühlt hat. Eine interne Schaltung stellt sicher, dass der Schalter ausgeschaltet bleibt, bis eine gültige Eingangsspannung anliegt. Dieser Stromverteilungsschalter ist für eine Strombegrenzung auf typisch 150 mA ausgelegt.

Merkmale
- 100-mA Dauerstrom
- 600-m-High-SideMOSFET
- Thermischer und Kurzschluss-Schutz
- Betriebsbereich: 2,7 V bis 5,5 V
- 0,6-ms typische Anstiegszeit
- Unterspannungsabschaltung
- Deglitched Fehlermeldung (OC)
- 43 µA Ruhespannungsstrom
- 1-µA Maximaler Versorgungsstrom im Standby-Modus
- SOIC-8-Gehäuse
- Umgebungstemperaturbereich: -40°C bis 85°C
- 2 µS Reaktionszeit auf Kurzschluss
