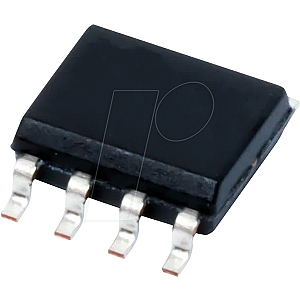

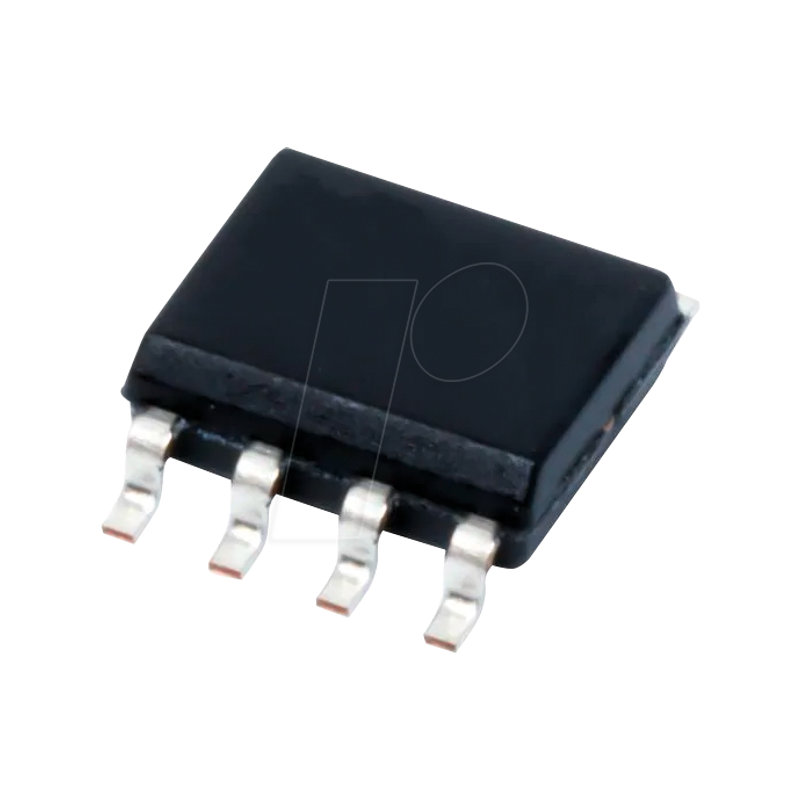

12-bit serieller A/D-Wandler, 1-Kanal, 2,7V, SPI, SO-8

MCP3201
2,7V 12-Bit-A/D-Wandler mit serieller SPI-Schnittstelle

Beschreibung:
Die Firma Microchip Technology Inc. MCP3201 ist ein sukzessiv approximierender 12-Bit-Analog-Digital-Wandler (A/D-Wandler) mit integrierter Abtast- und Halteschaltung. Der Baustein bietet einen einzelnen pseudodifferentiellen Eingang. Die differentielle Nichtlinearität (DNL) ist mit ±1 LSB spezifiziert, und die integrale Nichtlinearität (INL) wird in Versionen mit ±1 LSB (MCP3201-B) und ±2 LSB (MCP3201-C) angeboten. Die Kommunikation mit dem Gerät erfolgt über eine einfache serielle Schnittstelle, die mit dem SPI-Protokoll kompatibel ist. Das Gerät ist in der Lage, Abtastraten von bis zu 100 ksps bei einer Taktrate von 1,6 MHz zu erreichen. Der Baustein MCP3201 arbeitet über einen weiten Spannungsbereich (2,7V - 5,5V). Das Low-Current-Design erlaubt den Betrieb mit typischen Standby- und Aktivströmen von nur 500 nA bzw. 300 µA. Der Baustein wird in 8-poligen MSOP-, PDIP-, TSSOP- und 150 mil SOIC-Gehäusen angeboten.

Merkmale:
- 12-Bit-Auflösung
- ±1 LSB max DNL
- ±1 LSB max INL (MCP3201-B)
- ±2 LSB max INL (MCP3201-C)
- On-Chip-Proben und Halten
- SPI™ serielle Schnittstelle (Modi 0,0 und 1,1)
- Betrieb mit einer Versorgung: 2,7V - 5,5V
- 100 ksps Abtastrate bei 5V
- 50 ksps Abtastrate bei 2,7V
- CMOS-Technologie mit niedrigem Stromverbrauch:
- 500 nA typischer Standby-Strom, 2 µA max
- 400 µA max. aktiver Strom bei 5V
- Industrieller Temperaturbereich: -40°C bis +85°C
- 8-polige MSOP-, PDIP-, SOIC- und TSSOP-Pakete

Applikationen:
- Sensor-Schnittstelle
- Prozess-Steuerung
- Datenerfassung
- Batteriebetriebene Systeme
