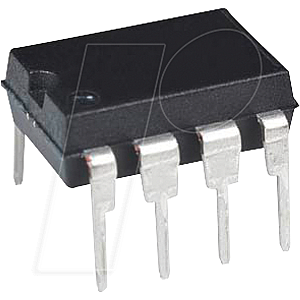

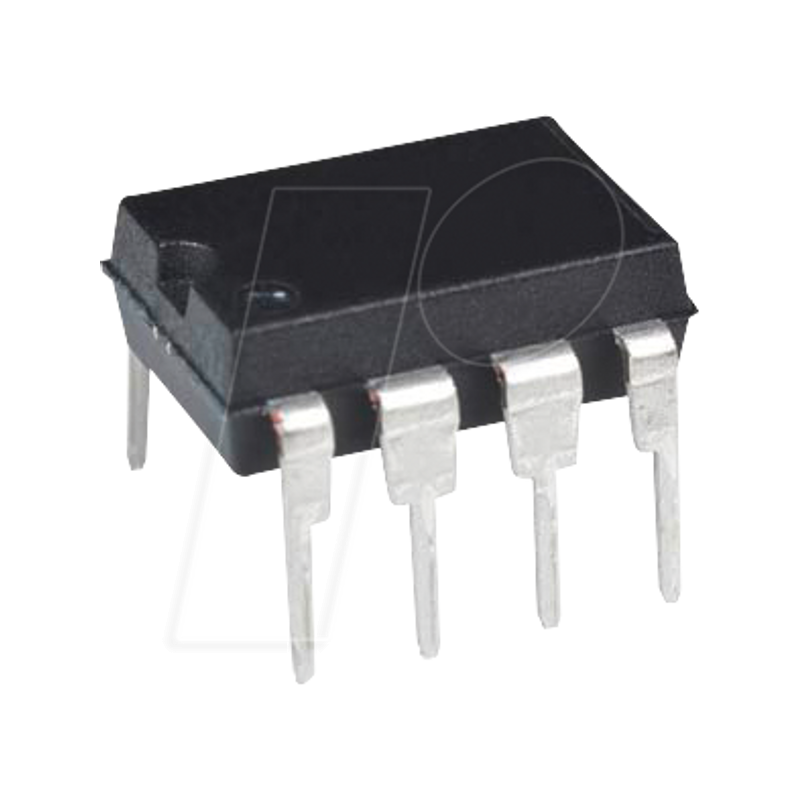

12-bit serieller A/D-Wandler, 2-Kanal, 2,7V, SPI, DIP-8

MCP3202
2,7V Zweikanal-12-Bit-A/D-Wandler mit serieller SPI-Schnittstelle

Beschreibung:
Der MCP3202 ist ein sukzessiv approximierender 12-Bit-Analog-Digital-Wandler (A/D-Wandler) mit integrierter Abtast- und Halteschaltung. Der MCP3202 ist so programmierbar, dass er ein einzelnes pseudodifferentielles Eingangspaar oder zwei unsymmetrische Eingänge bietet. Die differentielle Nichtlinearität (DNL) ist mit ±1 LSB spezifiziert, und die integrale Nichtlinearität (INL) wird in Versionen mit ±1 LSB (MCP3202-B) und ±2 LSB (MCP3202-C) angeboten. Die Kommunikation mit dem Gerät erfolgt über eine einfache serielle Schnittstelle, die mit dem SPI-Protokoll kompatibel ist. Der Baustein ist in der Lage, Wandlungsraten von bis zu 100 ksps bei 5V und 50 ksps bei 2,7V zu erreichen. Der MCP3202 arbeitet über einen weiten Spannungsbereich von 2,7V bis 5,5V. Das Low-Current-Design erlaubt den Betrieb mit typischen Standby- und Aktivströmen von nur 500 nA bzw. 375 µA. Der MCP3202 wird in 8-poligen MSOP-, PDIP-, TSSOP- und 150 mil SOIC-Gehäusen angeboten.

Merkmale:
- 12-Bit-Auflösung
- ±1 LSB max DNL
- ±1 LSB max INL (MCP3202-B)
- ±2 LSB max INL (MCP3202-C)
- naloge Eingänge programmierbar als unsymmetrische oder pseudodifferentielle Paare
- On-Chip-Proben und Halten
- SPI™ serielle Schnittstelle (Modi 0,0 und 1,1)
- Betrieb mit einer Versorgung: 2,7V - 5,5V
- 100 ksps Abtastrate bei 5V
- 50 ksps Abtastrate bei 2,7V
- CMOS-Technologie mit niedrigem Stromverbrauch:
- 500 nA typischer Standby-Strom, 5 µA max
- 550 µA max. aktiver Strom bei 5V
- Industrieller Temperaturbereich: -40°C bis +85°C
- 8-polige MSOP-, PDIP-, SOIC- und TSSOP-Pakete

Applikationen:
- Sensor-Schnittstelle
- Prozess-Steuerung
- Datenerfassung
- Batteriebetriebene Systeme
