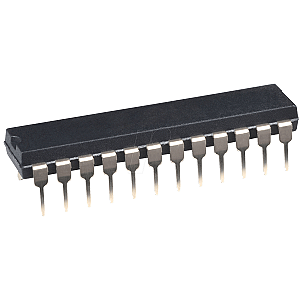

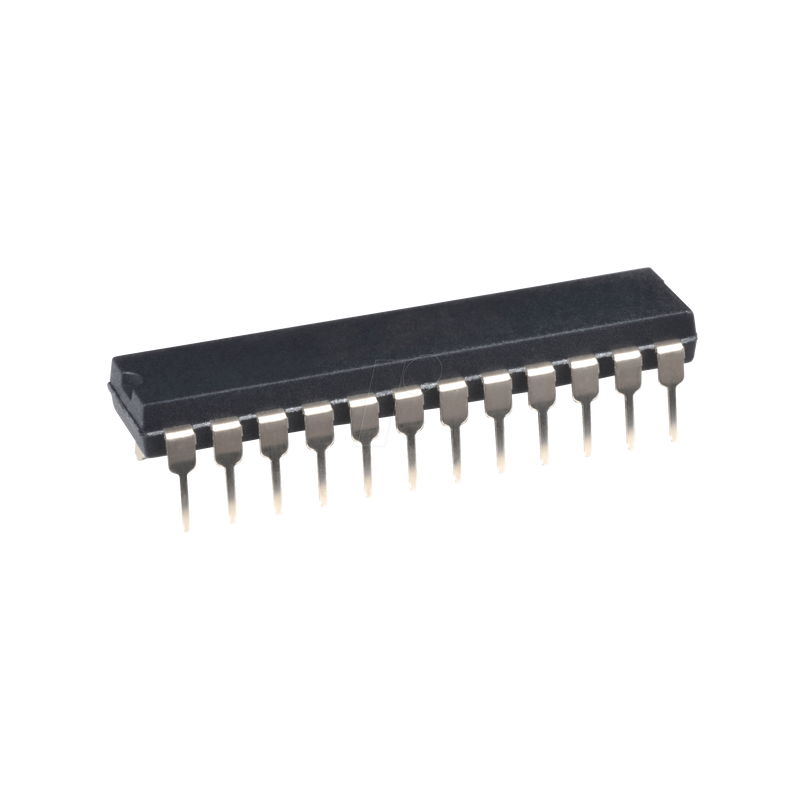

12-bit serieller A/D-Wandler, 8-Kanäle, +-1 LSB, DIP-24S

Mehrbereichs-, +5V-, 8-Kanal-, serielle 12-Bit-ADCs

Allgemeine Beschreibung:
Bei den MAX1270/MAX1271 handelt es sich um 12-Bit-Mehrbereichs-Datenerfassungssysteme (DAS), die für den Betrieb nur eine einzige +5-V-Versorgung benötigen, aber an ihren analogen Eingängen Signale akzeptieren, die sich über die Stromversorgungsschiene und unter der Erde erstrecken können. Diese Systeme bieten acht analoge Eingangskanäle, die unabhängig voneinander per Software für eine Vielzahl von Bereichen programmierbar sind: ±10V, ±5V, 0 bis +10V, 0 bis +5V für den MAX1270; ±VREF, ±VREF/2, 0 bis VREF, 0 bis VREF/2 für den MAX1271. Diese Bereichsumschaltung erhöht den effektiven Dynamikbereich auf 14 Bit und bietet die Flexibilität, 4-20mA-, ±12V- und ±15V-gespeiste Sensoren direkt an ein einzelnes +5V-System anzuschließen. Darüber hinaus sind diese Wandler bis ±16,5V fehlergeschützt; eine Fehlerbedingung in einem Kanal hat keinen Einfluss auf das Wandlungsergebnis des ausgewählten Kanals. Zu den weiteren Merkmalen gehören ein Track/Hold mit 5MHz Bandbreite, ein per Software wählbarer interner/externer Takt, eine Durchsatzrate von 110ksps und eine interne 4,096V oder externe Referenzoperation.
Die serielle Schnittstelle MAX1270/MAX1271 kann ohne externe Logik direkt an die Bausteine SPI™/QSPI™ und MICROWIRE™ angeschlossen werden.
Ein Hardware-Abschalteingang (SHDN-Bar) und zwei per Software programmierbare Abschaltmodi, Standby (STBYPD) oder Vollabschaltung (FULLPD), sind für eine stromsparende Abschaltung zwischen den Konvertierungen vorgesehen. Im Standby-Modus bleibt der Referenzpuffer aktiv, wodurch Anlaufverzögerungen vermieden werden.
Die MAX1270/MAX1271 sind in 24-poligen schmalen DIP- oder platzsparenden 28-poligen SSOP-Gehäusen erhältlich.

Merkmale:
- 12-Bit-Auflösung, 1/2LSB Linearität
- +5V Single-Supply-Betrieb
- SPI/QSPI- und MICROWIRE-kompatible 3-Draht-Schnittstelle
- Vier per Software auswählbare Eingabebereiche
- MAX1270: 0 bis +10V, 0 bis +5V, ±10V, ±5V
- MAX1271: 0 bis VREF, 0 bis VREF/2, ±VREF, ±VREF/2
- Acht analoge Eingangskanäle
- 110 ksps Abtastrate
- ±16,5V überspannungstoleranter Eingangsmultiplexer
- Interne 4.096V oder externe Referenz
- Zwei Abschaltmodi
- Interne oder externe Uhr
- 24-polige schmale DIP- oder 28-polige SSOP-Pakete

Applikationen:
- Automatische Prüfung
- Batteriebetriebene Instrumente
- Datenerfassungssysteme
- Industrielle Steuerungssysteme
- Medizinische Instrumente
- Robotik
