12-stufiger Binärzähler
Beschreibung:
Der 74HC4040 ist ein 12-stufiger Binär-Welligkeitszähler mit einem Takteingang (CP), einem übergeordneten asynchronen Master-Reset-Eingang (MR) und zwölf parallelen Ausgängen (Q0 bis Q11). Der Zähler läuft beim HIGH-LOW-Übergang von CP weiter. Ein HIGH auf MR löscht alle Zählerstufen und zwingt alle Ausgänge auf LOW, unabhängig vom Zustand von CP. Jede Zählerstufe ist ein statisches Toggle-Flip-Flop. Zu den Eingängen gehören Klemmdioden, die die Verwendung von Strombegrenzungswiderständen ermöglichen, um die Eingänge an Spannungen über VCC anzuschließen.
Eigenschaften:
- Entspricht dem JEDEC-Standard Nr. 7A
- Eingangspegel: CMOS-Ebene
- ESD-Schutz:
- HBM JESD22-A114F überschreitet 2000 V
- MM JESD22-A115-A übersteigt 200 V
- Mehrere Gehäuseoptionen
- Spezifiziert von -40 °C bis +85 °C und von -40 °C bis +125 °C
Anwendungen
- Frequenzteiler-Schaltungen
- Zeitverzögerungsschaltungen
- Kontrollzähler
Auf Lager
SKU SMD HC 4040

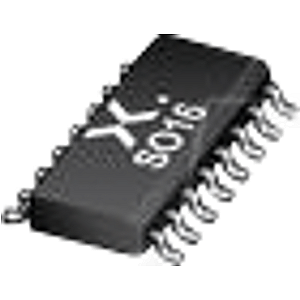

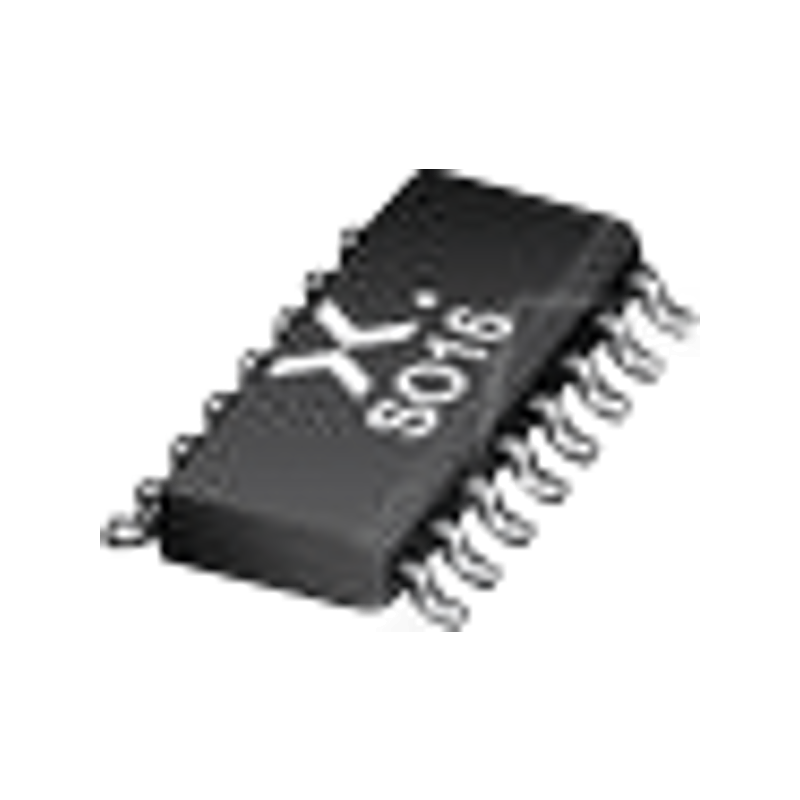

12-stufiger Binärzähler, 2 ... 6 V, SO-16
MPN 74HC4040D,653
Hersteller NEXPERIA
0,28 €
Technische Daten
Allgemeines
Familie
74HC
Modell
Counter
Ausführung
binary
Bauform
SO-16
Sonstiges
Temperaturbereich
-40 ... +85 °C
Elektrische Werte
Versorgungsspannung
2,0 ... 6,0 VDC
Eingangsspannung Vi
0 ... 6,0 VDC
Leistung
500 mW
Eingangsspannung ViH
4,2 VDC
Eingangsspannung ViL
0,5 VDC
Herstellerangaben
Hersteller
NEXPERIA
Artikelnummer des Herstellers
74HC4040D,653
Verpackungsgewicht
2.0E-4 kg
RoHS
konform
EAN/GTIN
9900000186845
Statistische Warennummer
85423990
