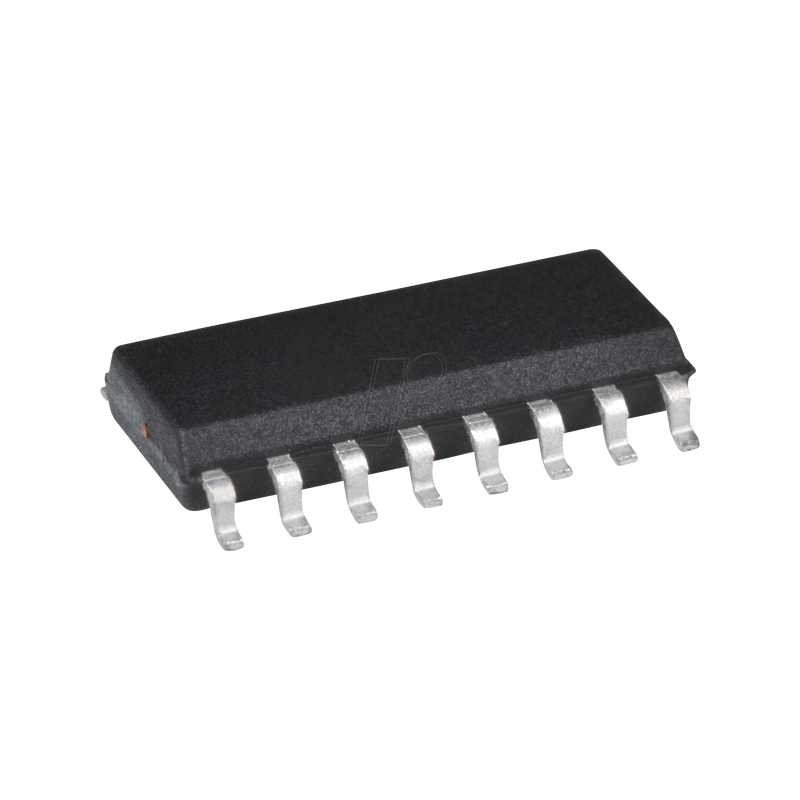

13-bit serieller A/D-Wandler, 4-Kanal, Diff.-Eingang, SO-16

MCP3302/04
13-Bit-Differenzeingang, stromsparender A/D-Wandler mit serieller SPI-Schnittstelle

Beschreibung:
Der 13-Bit-A/D-Wandler MCP3302/04 bietet volle Differenzeingänge und einen geringen Stromverbrauch in einem kleinen Gehäuse, das sich ideal für batteriebetriebene Systeme und Anwendungen der Ferndatenerfassung eignet. Der MCP3302 kann vom Anwender so programmiert werden, dass er zwei differentielle Eingangspaare oder vier unsymmetrische Eingänge zur Verfügung stellt. Der MCP3304 ist ebenfalls benutzerprogrammierbar, so dass er in vier differentielle Eingangspaare oder acht unsymmetrische Eingänge konfiguriert werden kann. Diese 13-Bit-A/D-Wandler verfügen über eine Architektur der sukzessiven Approximation mit integrierter Abtast- und Halteschaltung und sind so spezifiziert, dass sie ±1 LSB differentielle Nichtlinearität (DNL), ±1 LSB integrale Nichtlinearität (INL) für Geräte der B-Klasse und ±2 LSB für Geräte der C-Klasse aufweisen. Die serielle Industriestandard-SPI-Schnittstelle ermöglicht es, jedem PIC®-Mikrocontroller 13-Bit-A/D-Wandler-Fähigkeiten hinzuzufügen. Die Bausteine MCP3302/04 verfügen über ein Low-Current-Design, das den Betrieb mit typischen Standby- und Aktivströmen von nur 50 nA bzw. 300 nA ermöglicht µA. Der Baustein ist in der Lage, Wandlungsraten von bis zu 100 ksps mit getesteten Spezifikationen über einen Versorgungsbereich von 4,5V bis 5,5V zu erreichen. Die Referenzspannung kann von 400 mV bis 5V variiert werden, wodurch sich eine eingangsbezogene Auflösung zwischen 98 µV und 1,22 mV ergibt. Der MCP3302 ist in 14-poligen PDIP-, 150 mil SOIC- und TSSOP-Gehäusen erhältlich. Der MCP3304 ist in 16-poligen PDIP- und 150 mil SOIC-Gehäusen erhältlich. Die vollständig differenziellen Eingänge dieser Geräte ermöglichen die Verwendung einer Vielzahl von Signalen in Anwendungen wie Ferndatenerfassung, tragbaren Messgeräten und batteriebetriebenen Anwendungen.

Merkmale:
- Volle Differentialeingänge
- 2 Differential- oder 4 Single-Ended-Eingänge (MCP3302)
- 4 Differential- oder 8 Single-Ended-Eingänge (MCP3304)
- ±1 LSB max DNL
- ±1 LSB maximal INL (MCP3302/04-B)
- ±2 LSB maximal INL (MCP3302/04-C)
- SPI™ serielle Schnittstelle (Modi 0,0 und 1,1)
- Einzelversorgungsbetrieb: 4,5V - 5,5V
- 100 ksps Abtastrate bei 5V
- 50 nA typischer Standby-Strom, 1 µA max
- 450 µA max. aktiver Strom bei 5V
- Industrieller Temperaturbereich: -40°C bis +85°C
- 14- und 16-polige PDIP-, SOIC- und TSSOP-Pakete
- Mixed Signal PICtail™ Demo-Board (P/N: MXSIGDM) kompatibel

Applikationen:
- Entfernte Sensoren
- Wandler-Schnittstelle
- Batteriebetriebene Systeme
