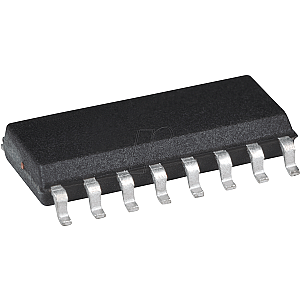

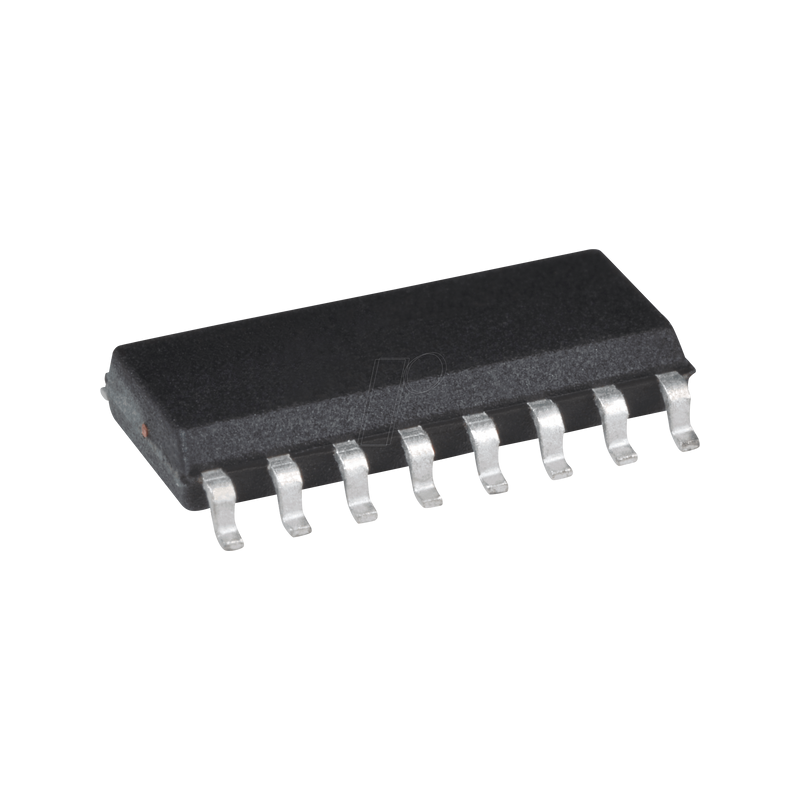

14-Bit Binary Counter, CMOS, 2 ... 6 V, SO-16

74HC4060; 74HCT4060
14-stufiger binärer Rundsteuerzähler mit Oszillator

Allgemeine Beschreibung
Der 74HC4060; 74HCT4060 ist ein 14-stufiger Ripple-Carry-Zähler/Teiler und Oszillator mit drei Oszillatoranschlüssen (RS, RTC und CTC), zehn gepufferten Parallelausgängen (Q3 bis Q9 und Q11 bis Q13) und einem übergeordneten asynchronen Master-Reset (MR). Die Oszillatorkonfiguration ermöglicht den Entwurf von RC- oder Quarzoszillatorschaltungen. Der Oszillator kann durch ein externes Taktsignal am Eingang RS ersetzt werden. In diesem Fall müssen die Oszillatorpins (RTC und CTC) potentialfrei bleiben. Der Zähler läuft beim Übergang von HIGH nach LOW an RS weiter. Ein HIGH-Pegel an MR löscht alle Zählerstufen und zwingt alle Ausgänge auf LOW, unabhängig von den anderen Eingangsbedingungen. Die Eingänge enthalten Klemmdioden. Dies ermöglicht die Verwendung von Strombegrenzungswiderständen, um Eingänge mit Spannungen über VCC zu verbinden.

Merkmale und Vorteile
- Alle aktiven Komponenten auf dem Chip
- RC- oder Quarzoszillator-Konfiguration
- Entspricht dem JEDEC-Standard Nr. 7 A
- Eingangspegel:
- Für 74HC4060: CMOS-Pegel
- Für 74HCT4060: TTL-Pegel
- ESD-Schutz:
- HBM JESD22-A114F überschreitet 2000 V
- MM JESD22-A115-A übersteigt 200 V
