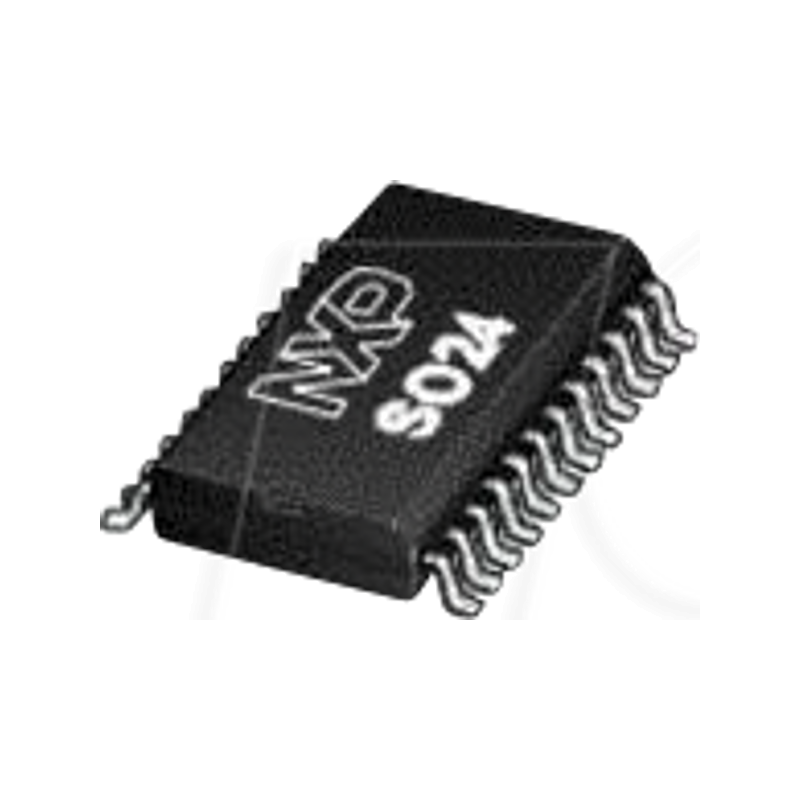

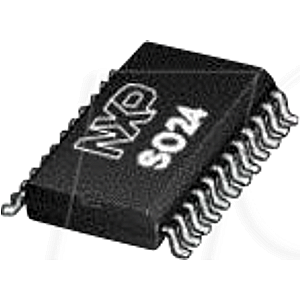

PCA9555 D
16-bit I2C-bus and SMBus I/O port with interrupt, SO-24
Beschreibung:
PCA9555D,112 ist ein 16-Bit-CMOS-I²C-Bus und SMBus-I/O-Port mit Interrupt, der eine 16-Bit-GPIO-Erweiterung für I²C-Bus/SMBus-Anwendungen bereitstellt und als Ergänzung für die Halbleiterfamilie von I²C-Bus-I/O-Erweiterungen entwickelt wurde.
Die Verbesserungen umfassen eine höhere Treiberleistung, eine 5V-I/O-Toleranz, einen niedrigeren Versorgungsstrom, eine individuelle I/O-Konfiguration und ein kompakteres Gehäuse.
I/O-Erweiterungen stellen eine einfache Lösung in Anwendungen dar, in denen zusätzliche I/O für ACPI-Leistungsschalter, Sensoren, Drucktaster, LEDs, Lüfter usw. erforderlich sind. Der Open-Drain-Interrupt-Ausgang des PCA9555 wird aktiviert, wenn der Zustand eines Eingangs vom Zustand des entsprechenden Eingangsport-Registers abweicht, und wird verwendet, um dem System-Master zu melden, dass sich ein Eingangszustand geändert hat. Mithilfe des Einschaltresets werden die Register auf ihre Standardwerte zurückgesetzt und die Zustandsmaschine aktiviert.
Features:
Auf Lager
SKU PCA 9555 D
16-Bit I2C + SMBus I/O-Port, 400 kHz, SO-24
MPN PCA9555D,112
Hersteller NXP
3,43 €
Technische Daten
Allgemeines
Modell
C-Bus und SMBus
Typ
16-bit
Bauform
SO-24
Elektrische Werte
Versorgungsspannung
2,3 ... 5,5 VDC
Ausgangsstrom
±0,05 A
Eingangsspannung
0,3 ... 5,5 VDC
Eingangsstrom
±20 m A
Leistung
0,2 W
Frequenz
0 - 0,4 MHz
Sonstiges
Temperaturbereich
-40 ... +85 °C
Anschlüsse / Schnittstellen
I²C
ja
Ausführung
Speicherbus
16 bit
I/O-Pins
16
Herstellerangaben
Hersteller
NXP
Artikelnummer des Herstellers
PCA9555D,112
Verpackungsgewicht
0.001 kg
RoHS
konform
EAN/GTIN
9900000700607
Statistische Warennummer
85423190
