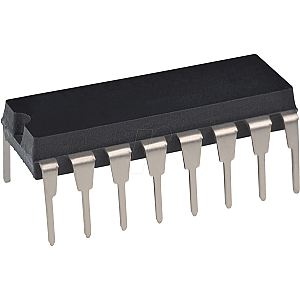

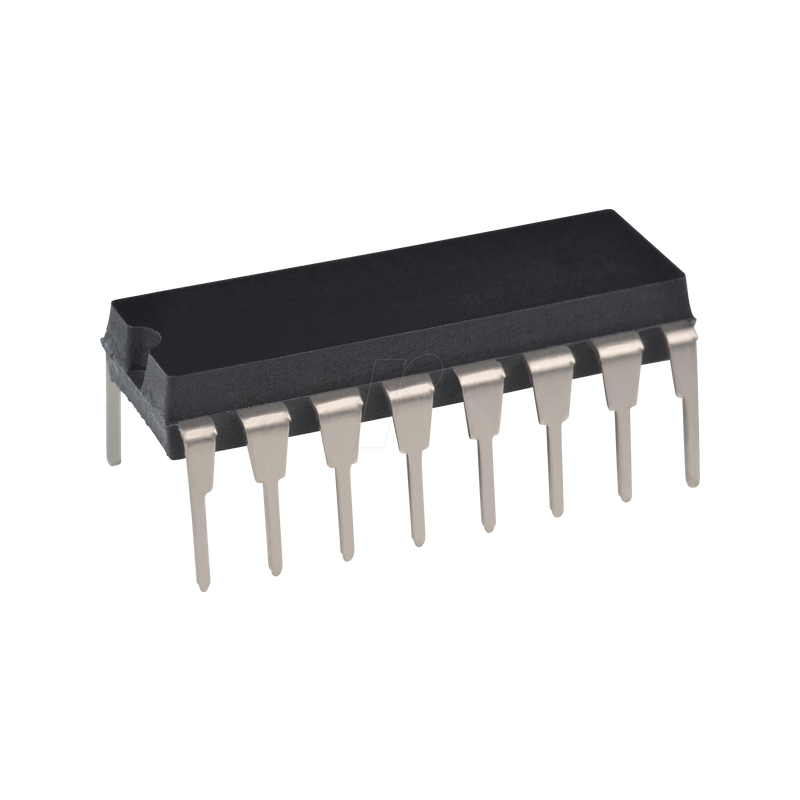

17-bit Dual Slope A/D-Wandler, Präzisions-Frontends, DIP-16

TC500
Analoge Präzisions-Frontends mit Dual Slope ADC

Beschreibung:
Bei derTC500/A/510/514-Familie handelt es sich um analoge Präzisions-Frontends, die Dual Slope-A/D-Wandler mit einer maximalen Auflösung von 17 Bit plus Vorzeichen implementieren. Jeder Baustein enthält mindestens den Integrator, den Nulldurchgangskomparator und die Prozessor-Schnittstellenlogik. Der TC500 ist der Basisbaustein (max. 16 Bit) und benötigt sowohl positive als auch negative Spannungsversorgungen. Der TC500A ist identisch mit dem TC500, mit der Ausnahme, dass er eine verbesserte Linearität aufweist, so dass er mit einer maximalen Auflösung von 17 Bit arbeiten kann. Jedes Gerät verfügt über dieselbe Prozessor-Steuerschnittstelle, die aus 3 Drähten besteht: Steuereingänge (A und B) und Nulldurchgangs-Komparatorausgang (CMPTR). Der Prozessor manipuliert A und B, um den TC5XX durch vier Wandlungsphasen zu steuern: Auto-Nullung, Integration, Deintegration und Integrator-Nullung. Während der Auto-Zero-Phase werden die Offset-Spannungen im TC5XX durch einen geschlossenen Rückkopplungsmechanismus korrigiert. Die Eingangsspannung wird während der Integrationsphase an den Integrator angelegt. Dadurch entsteht ein Integratorausgang dv/dt, der direkt proportional zur Größe der Eingangsspannung ist. Je höher die Eingangsspannung, desto größer ist die Größe der während dieser Phase auf dem Integrator gespeicherten Spannung. Zu Beginn der De-Integrations-Phase wird eine externe Spannungsreferenz an den Integrator angelegt und gleichzeitig startet der externe Host-Prozessor seinen Onboard-Timer. Der Prozessor behält diesen Zustand bei, bis ein Übergang am CMPTR-Ausgang auftritt; zu diesem Zeitpunkt hält der Prozessor seinen Timer an. Die resultierende Timer-Zählung
sind die konvertierten analogen Daten. Integrator Null (die letzte Phase der Konvertierung) entfernt alle im Integrator verbleibenden Rückstände als Vorbereitung für die nächste Konvertierung.Der TC500/A/510/514 bietet eine hohe Auflösung (bis zu 17 Bit), eine überlegene 50/60-Hz-Rauschunterdrückung, einen Betrieb mit geringem Stromverbrauch, minimale E/A-Anschlüsse, niedrige Eingangsvorspannungsströme und geringere Kosten im Vergleich zu anderen Wandlertechnologien mit ähnlichen Wandlungsgeschwindigkeiten.

Merkmale:
- Präzisions (bis zu 17 Bit)-A/D-Wandler "Front End".
- 3-Pin-Steuerschnittstelle zum Mikroprozessor
- Flexibel:Benutzer kann die Konvertierungsgeschwindigkeit gegen die Auflösung tauschen
- Single-Supply-Betrieb (TC510/TC514)
- 4 Eingang, differenzieller analoger MUX (TC514)
- Automatische Erkennung der Polarität der Eingangsspannung
- Geringe Verlustleistung:
- (TC500/TC500A): 10 mW
- (TC510/TC514): 18 mW
- Großer analoger Eingangsbereich:
- ±4,2 V (TC500A/TC510)
- Akzeptiert direkt bipolare und differentielle Eingangssignale

Anwendungen:
- Analoger Präzisions-Signalprozessor
- Präzisionssensor-Schnittstelle
- Hochpräzise DC-Messungen
