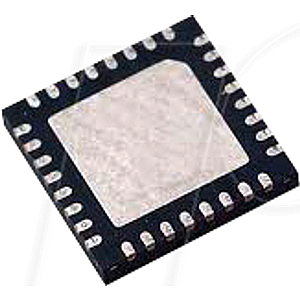

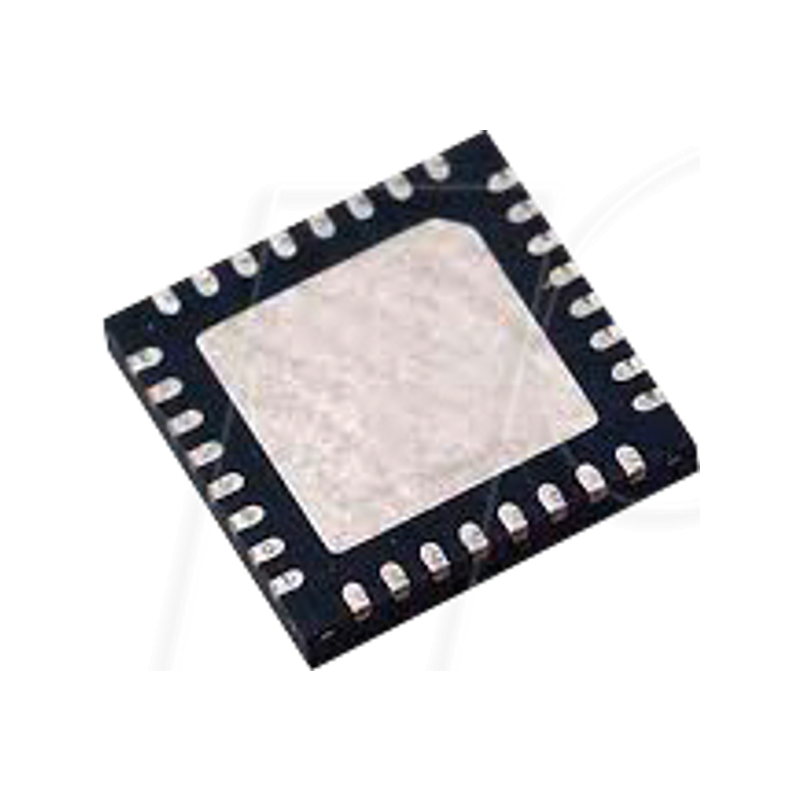

2,4 GHz Transeiver, +3dBm/-101dBm, QFN32

RF-Transceiver für das 2,4 GHz Frequenzband mit Unterstützung für ZigBee®

Leistungsstarker 2,4-GHz-Transceiver mit vielen Funktionen für IEEE 802.15.4-, ZigBee-, RF4CE-, SP100-, WirelessHART™-, ISM- und High-Data-Rate-Anwendungen für Industrie und Verbraucher. Es handelt sich um eine echte SPI-to-Antenna-Lösung, die eine vollständige Funk-Transceiver-Schnittstelle zwischen der Antenne und dem Mikrocontroller bietet. Sie umfasst den analogen Funktransceiver und die digitale Demodulation einschließlich Zeit- und Frequenzsynchronisation sowie Datenpufferung. Alle HF-kritischen Komponenten sind auf einem einzigen Chip integriert, wodurch die Anzahl der erforderlichen externen Komponenten wie Antenne, Quarz und Entkopplungskondensatoren minimiert wird. Die bidirektionalen differentiellen Antennenpins, die für Senden und Empfangen verwendet werden, machen einen externen Antennenschalter überflüssig.
Ein interner 128-Byte-RAM puffert Sende- und Empfangsdaten. Zwei chipinterne Low-Dropout-Spannungsregler (LDO) liefern die interne analoge und digitale 1,8-V-Versorgung.

Übersicht
- Empfindlichkeit: -101 dBm
- Ausgangsleistung: -17 dBm bis +3 dBm
- Betriebsspannung: 1,8 - 3,6 V
- benötigt nur 2 GPIOs
- Taktausgang mit Vorteiler
