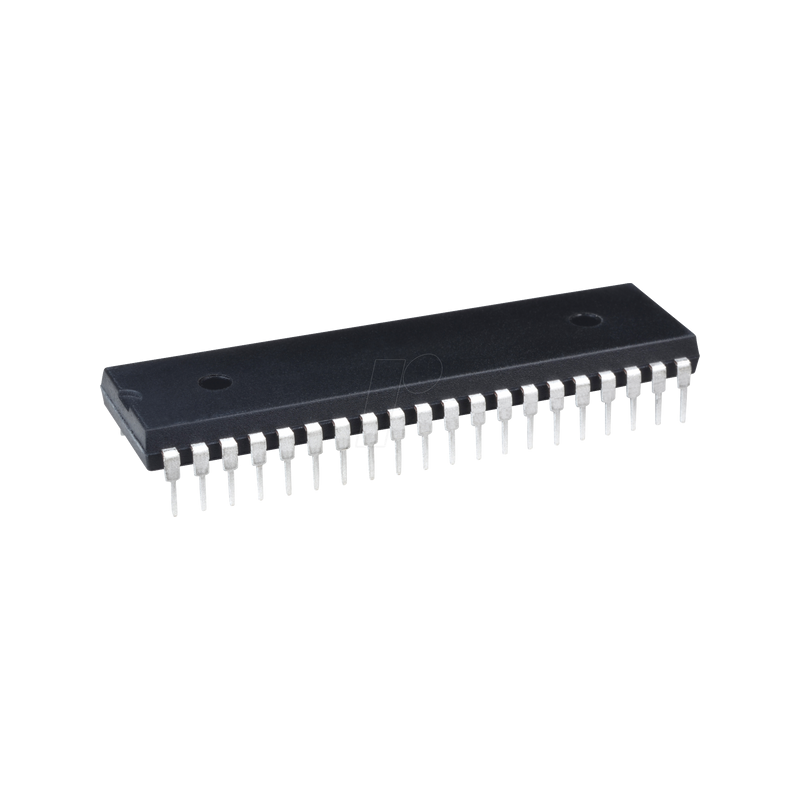

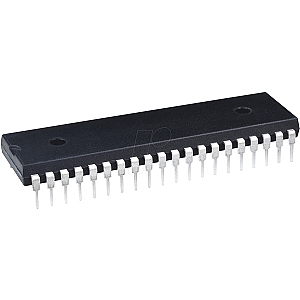

3-1/2-stellige LED-Analog-Digital-Wandler mit Hold, DIL-40

3-1/2-stellige Analog-Digital-Wandler mit Hold

Beschreibung
Die TC7116A/TC7117A sind 3-1/2-stellige CMOS-Analog-Digital-Wandler (ADCs), die alle aktiven Komponenten enthalten, die zum Aufbau eines Messsystems mit 0,05% Auflösung erforderlich sind. Sieben-Segment-Dekoder, Polaritäts- und Digit-Treiber, Spannungsreferenz und Taktschaltung sind on-chip integriert. Der TC7116A steuert Flüssigkristallanzeigen (LCDs) und enthält einen Backplane-Treiber. Der TC7117A steuert Anoden-LED-Anzeigen (Light Emitting Diode) direkt mit einem Treiberstrom von 8 mA pro Segment. Diese Geräte verfügen über eine Display-Hold-Funktion (HLDR). Der angezeigte Messwert bleibt auf unbestimmte Zeit erhalten, solange HLDR auf High gehalten wird. Die Umrechnungen werden fortgesetzt, aber die Anzeige-Latches der Ausgangsdaten werden nicht aktualisiert. Der Referenz-Low-Eingang (VREF-) ist nicht verfügbar, wie beim TC7106/7107. VREF- ist bei den Geräten TC7116A/7117A intern an Analog Common gebunden. Der TC7116A/7117A reduziert den Linearitätsfehler auf weniger als 1 Zählwert. Der Rollover-Fehler (die Differenz der Messwerte bei gleich großen, aber entgegengesetzt gepolten Eingangssignalen) liegt unter ±1 Zählwert. Die hochohmigen Differenzeingänge bieten 1pA Ableitstrom und eine Eingangsimpedanz von 10exp12. Das Rauschverhalten von 15µVP-P ermöglicht einen "felsenfesten" Messwert. Der Auto-Zero-Zyklus gewährleistet eine Nullanzeige bei einem 0V-Eingang. Die TC7116A und TC7117A verfügen über eine präzise, driftarme interne Referenz und sind funktional identisch mit den TC7116/TC7117.Eine externe Referenz mit geringer Drift ist beim TC7116A/TC7117A normalerweise nicht erforderlich.

Merkmale
- Interne Referenz mit niedriger Temperaturdrift:
- TC7116/TC7117 80 ppm/°C, Typ.
- TC7116A/TC7117A 20 ppm/°C, Typ.
- Display-Haltefunktion
- Direkte Ansteuerung von LCD (TC7116) oder LED-Anzeige (TC7117)
- Nullanzeige mit Null-Eingang
- Geringes Rauschen für stabile Anzeige: 2V oder 200mV Messbereichsendwert (FSR)
- Auto-Zero-Zyklus eliminiert die Notwendigkeit für Nullpunkt
- Potentiometer zum Abgleich
- Echte Polaritätsanzeige für Präzisions-Null-Anwendungen
- Bequemer 9V-Batteriebetrieb: (TC7116/TC7116A)
- Hochohmige CMOS-Differenzeingänge: 10exp12 OHM
- Stromsparender Betrieb:Eine externe Referenz mit geringer Drift ist beim TC7116A/TC7117A normalerweise nicht erforderlich.

Anwendungen
- Thermometrie
- Brückenauslesungen: Dehnungsmessstreifen, Wägezellen, Null-Detektoren
- Digitale Messgeräte: Spannung/Strom/Widerstand/Leistung, pH
- Digitale Waagen, Prozess-Monitore
- Tragbare Messgeräte
