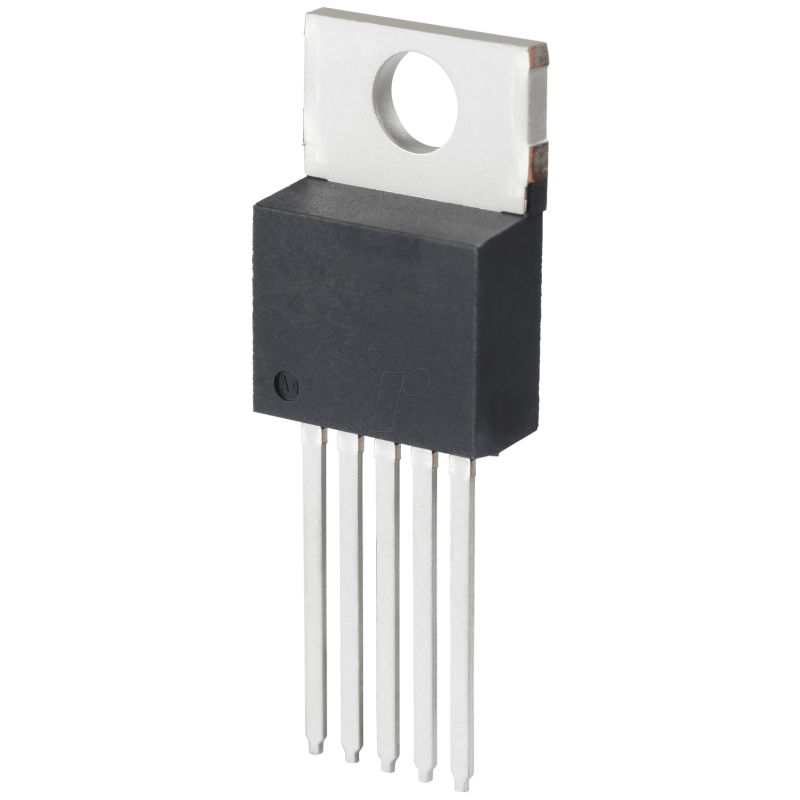

3-A Abwärts-Spannungsregler, fest, 4 - 60 V, 5 V, TO-220-5

Serie LM2576xx SIMPLE SWITCHER® 3-A Abwärts-Spannungsregler

Beschreibung
Bei den Reglern der Serie LM2576 handelt es sich um monolithisch integrierte Schaltungen, die alle aktiven Funktionen eines Abwärts-Schaltreglers (Buck) bieten und 3-A-Last mit ausgezeichneter Leitungs- und Lastregelung treiben können. Diese Bauelemente sind in festen Ausgangsspannungen von 3,3 V, 5 V, 12 V, 15 V und einer Version mit einstellbarem Ausgang erhältlich. Diese Regler erfordern ein Minimum an externen Komponenten und sind einfach zu bedienen. Sie verfügen über einen Fehlerschutz und einen Festfrequenz-Oszillator. Die Serie LM2576 ist ein hocheffizienter Ersatz für gängige Linearregler mit drei Anschlüssen. Sie reduziert die Größe des Kühlkörpers erheblich, und in einigen Fällen ist kein Kühlkörper erforderlich. Eine Standardserie von Induktivitäten, die für die Verwendung mit dem LM2576 optimiert sind, ist von verschiedenen Herstellern erhältlich. Diese Eigenschaft vereinfacht das Design von Schaltnetzteilen erheblich. Weitere Merkmale sind eine Toleranz von ±4% bei der Ausgangsspannung innerhalb der spezifizierten Eingangsspannungen und Ausgangslastbedingungen sowie ±10% bei der Oszillatorfrequenz. Externe Abschaltung ist enthalten, mit 50-µA (typisch) Standby-Strom. Der Ausgangsschalter enthält eine zyklusweise Strombegrenzung sowie eine thermische Abschaltung für den Vollschutz unter Fehlerbedingungen.

Merkmale:
- 3,3-V-, 5-V-, 12-V-, 15-V- und einstellbare Ausgangsversionen
- Einstellbarer Ausgangsspannungsbereich mit 1,23 V bis 37 V (57 V für HV-Version)
±4% Maximum über Leitungs- und Lastbedingungen
- Spezifizierter 3-A-Ausgangsstrom
- Weiter Eingangsspannungsbereich: 40 V bis zu 60 V für HV-Version
- Benötigt nur 4 externe Komponenten
- Interner 52-kHz-Festfrequenz-Oszillator
- TTL-Abschaltfähigkeit, stromsparender Standby-Modus
- Hohe Effizienz
- Verwendet leicht erhältliche Standard-Induktivitäten
- Schutz bei thermischer Abschaltung und Strombegrenzung

Applikationen
- Einfacher hocheffizienter Abwärtsregler (Buck-Regler)
- Effizienter Vorregler für Linearregler
- On-Card-Schalt-Regulatoren
- Positiv-zu-Negativ-Konverter (Buck-Boost)
