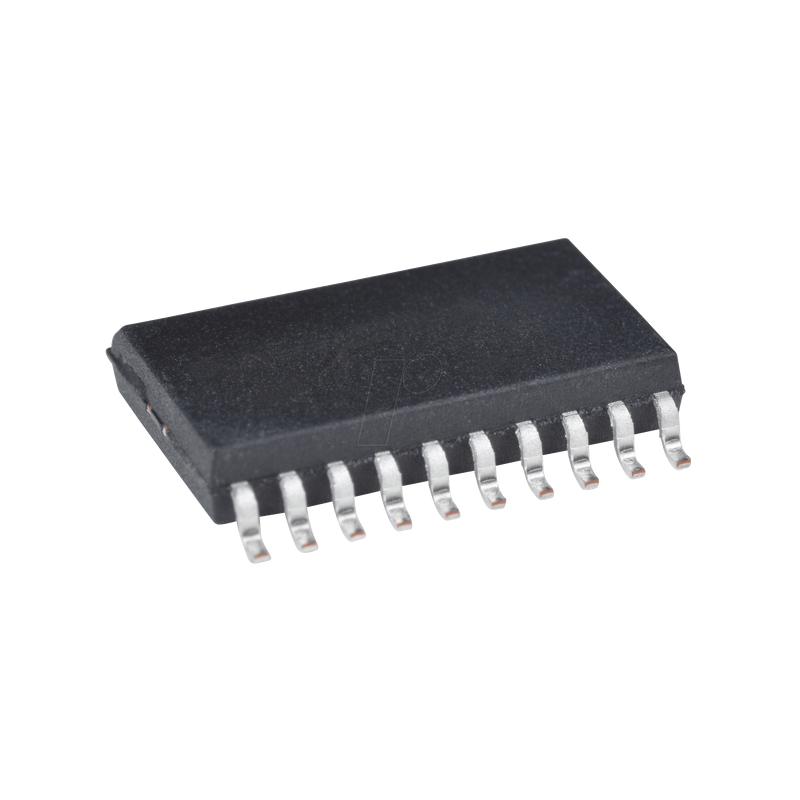

3-Phasen-DMOS-Halbbrückentreiber, 8-52 V, 4 A, PowerSO-20

Der L6234 ist ein Dreiphasen-Halbbrückentreiber zur Ansteuerung von bürstenlosen DC-Motoren. Der Chip wurde in MultiPower-BCD-Technologie realisiert und vereint isolierte DMOS-Leistungstransistoren mit CMOS und bipolaren Schaltungen. Durch die Verwendung gemischter Signale wurde der Logik-IC optimiert und die bestmögliche Leistungsausbeute für die Endstufe erreicht. Die Ausgänge der DMOS-Transistoren widerstehen dem sekundären Breakthrough, wodurch das RMS-Maximum de Facto durch die Verlustleistung des Bausteins terminiert wird. Der L6234 verwendet TTL, CMOS, und µP, wobei jeder Kanal durch zwei separate Logikeingänge angesteuert wird.

- Versorgungsspannung von 7-52 V
- 5 A Spitzenstrom
- RDSon 0,3 Ohm bei 25 °C
- Kreuzleitungsschutz
- TTL-kompatibel
- thermischer Überlastschutz
- integrierte Schnellfrequenz-Freilaufdioden
- Eingangs- und Freigabefunktion für jede Halbbrücke
- 10 V externe Spannungsreferenz
