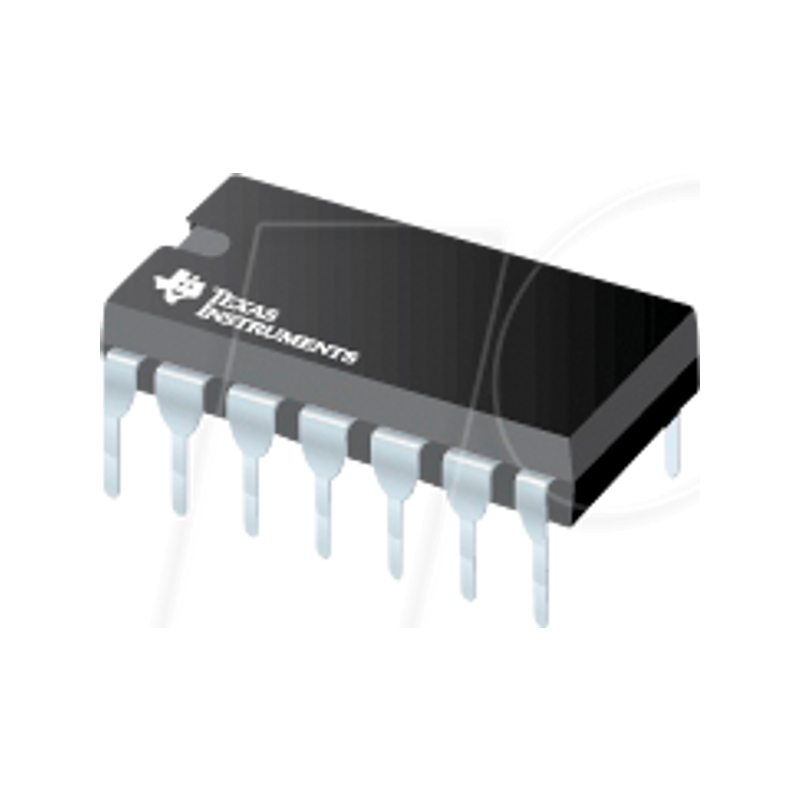

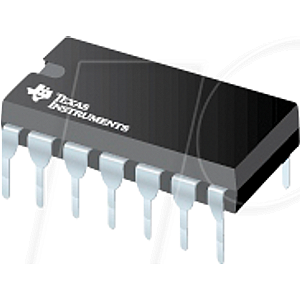

4-Kanal-Analogschalter, SPST, 3 ... 18 V, DIL-14

CD4066BE
10-pA, 20-V, 1:1 (SPST), 4-Kanal-Analogschalter

Beschreibungen:
Der Baustein CD4066B ist ein vierseitiger zweiseitiger Schalter, der für die Übertragung oder das Multiplexen von analogen oder digitalen Signalen vorgesehen ist. Er ist Pin-für-Pin-kompatibel mit dem CD4016B-Baustein, weist aber einen wesentlich geringeren Durchlasswiderstand auf. Darüber hinaus ist der Durchlasswiderstand über den gesamten Signaleingangsbereich relativ konstant. Der CD4066B-Baustein besteht aus vier bilateralen Schaltern, die jeweils über unabhängige Steuerelemente verfügen. Sowohl die p- als auch die n-Bausteine in einem bestimmten Schalter werden durch das Steuersignal gleichzeitig ein- oder ausgeschaltet. Wie in Abbildung 17 dargestellt, ist die Quelle des n-Kanal-Bauelements an jedem Schalter entweder mit dem Eingang (wenn der Schalter eingeschaltet ist) oder mit VSS (wenn der Schalter ausgeschaltet ist) verbunden. Diese Konfiguration eliminiert die Variation der Schwellenspannung des Schalttransistors mit dem Eingangssignal und hält somit den Widerstand im eingeschalteten Zustand über den gesamten Betriebssignalbereich niedrig. Zu den Vorteilen gegenüber einkanaligen Schaltern gehören ein Spitzen-Eingangsspannungshub, der der vollen Versorgungsspannung entspricht, und eine konstantere On-State-Impedanz über den gesamten Eingangssignalbereich. Für Sample-and-Hold-Anwendungen wird jedoch der CD4016B-Baustein empfohlen.

Merkmale:
- 15-V-Digital- oder ±7,5-V-Peak-to-Peak-Schaltung
- 125-O typischer Einschaltwiderstand für 15-V-Betrieb
- Der Einschaltwiderstand des Schalters ist über den 15-V-Signaleingangsbereich auf 5 O genau angepasst
- Einschaltwiderstand flach über den gesamten Peak-to-Peak-Signalbereich
- Hohes Ein- oder Ausschalt-Ausgangsspannungsverhältnis: 80 dB typisch bei fis = 10 kHz, RL = 1 kO
- Hoher Grad an Linearität: <0,5% Verzerrung typisch bei fis = 1 kHz, Vis = 5-Vp-p VDD - VSS = 10-V, RL = 10 kO
- Extrem niedrige Schalterleckage im Aus-Zustand, dadurch sehr niedriger Offset-Strom und hoher effektiver Aus-Zustands-Widerstand: 10 pA typisch bei VDD - VSS = 10-V, TA = 25°C
- Extrem hohe Steuereingangsimpedanz (Steuerkreis isoliert vom Signalkreis): 10exp12 O typisch
- Geringes Übersprechen zwischen den Schaltern: -50 dB typisch bei fis = 8 MHz, RL = 1 kO
- Angepasste Steuereingangs- zu Signalausgangskapazität: Reduziert Ausgangssignal-Transienten
- Frequenzgang, Einschalten = 40 MHz typisch
- 100 % Getestet auf Ruhestrom bei 20 V
- 5-V-, 10-V- und 15-V-Parameterwerte
