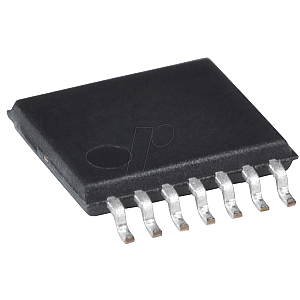

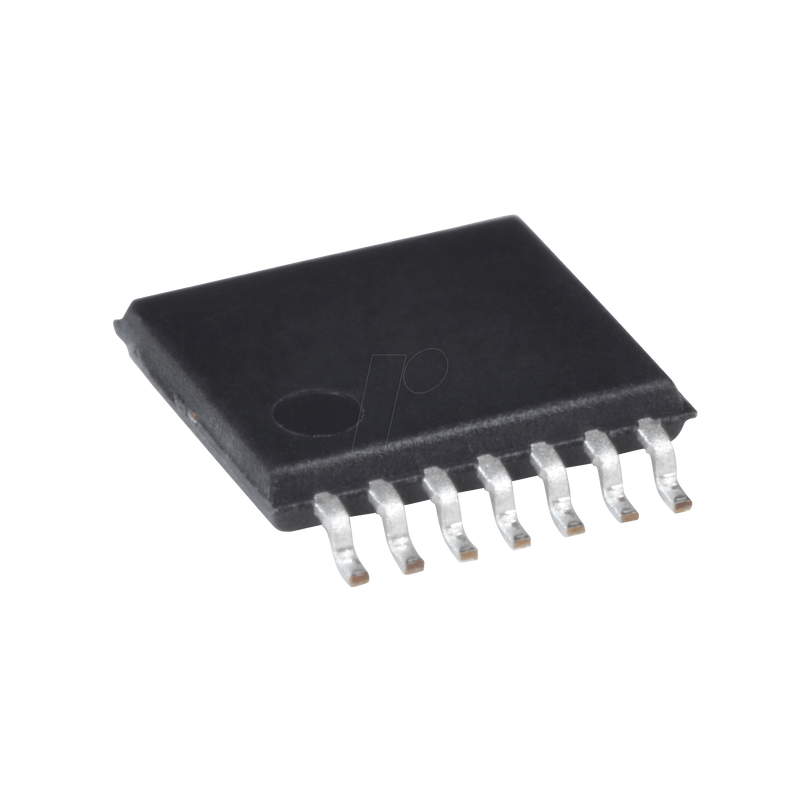

4-fach-Differenzialkomparator, 2,0...36V, TSSOP-14

LM339, LM239, LM139, LM2901 Vierfach-Differenzialkomparatoren

Beschreibung
Die Bausteine LMx39x und LM2901x bestehen aus vier unabhängigen Spannungskomparatoren, die für den Betrieb an einer einzigen Spannungsversorgung über einen weiten Spannungsbereich ausgelegt sind. Der Betrieb an zwei Versorgungen ist ebenfalls möglich, solange die Differenz zwischen den beiden Versorgungen 2 V bis 36 V beträgt und VCC mindestens 1,5 V positiver als die Eingangs-Gleichtaktspannung ist. Die Stromaufnahme ist unabhängig von der Versorgungsspannung. Die Ausgänge können mit anderen Open-Collector-Ausgängen verbunden werden, um Wired-AND-Beziehungen zu erreichen. Die Bausteine LM139 und LM139A sind für den Betrieb über den vollen militärischen Temperaturbereich von -55°C bis +125°C charakterisiert. Die Bausteine LM239 und LM239A sind für den Betrieb von -25°C bis +85°C charakterisiert.Die Bausteine LM339 und LM339A sind für den Betrieb von 0°C bis 70°C charakterisiert. Die Bausteine LM2901, LM2901AV und LM2901V sind für den Betrieb von -40°C bis +125°C charakterisiert.

Merkmale
- Große Versorgungsbereiche
- Einfache Versorgung: 2 V bis 36 V (Getestet bis 30 V für Nicht-V-Bausteine und 32 V für V-Suffix-Bausteine)
- Zweifach-Versorgung: ±1 V bis ±18 V (Getestet bis ±15 V für Nicht-V-Geräte und ±16 V für V-Suffix-Geräte)
- Niedriger Versorgungsstrom Drain unabhängig von Versorgungsspannung: 0,8 mA (typisch)
- Niedriger Eingangsvorstrom: 25 nA (typisch)
- Niedriger Eingangs-Offset-Strom: 3 nA (typisch) (LM139)
- Niedrige Eingangs-Offset-Spannung: 2 mV (typisch)
- Gleichtakt-Eingangsspannungsbereich inkl. Masse
- Differenzieller Eingangsspannungsbereich gleich der maximal zulässigen Versorgungsspannung: ±36 V
- Niedrige Ausgangssättigungsspannung
- Ausgangskompatibel mit TTL, MOS und CMOS
- Bei Produkten, die der Norm MIL-PRF-38535 entsprechen, werden alle Parameter getestet, sofern nicht anders angegeben. Bei allen anderen Produkten beinhaltet die Produktionsverarbeitung nicht notwendigerweise das Testen aller Parameter.

Anwendungen
- Industriell
- Automobil
- Infotainment und Cluster
- Karosserie-Steuerungsmodule
- Energie-Überwachung
- Oszillatoren
- Spitzenwert-Detektoren
- Logische Spannungsumsetzung
