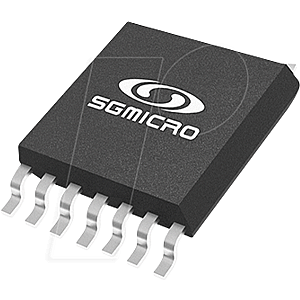

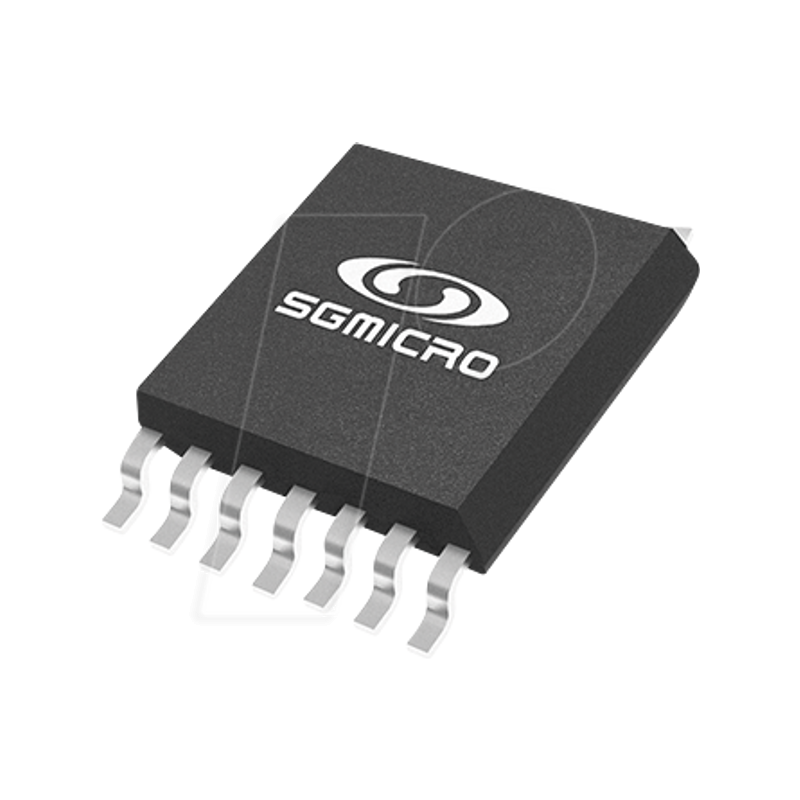

4-fach Rail-to-Rail-CMOS-OP, 2,1 - 5,5 V, 11 MHz, 8,5 V/µs, SO-1

4-fach Rail-to-Rail-CMOS-OP, 2,1 - 5,5V, 11MHz, 8,5V/µs, SO-14

BESCHREIBUNG
Die Operationsverstärker SGM721 (einfach), SGM722 (zweifach), SGM723 (einfach mit Abschaltung) und SGM724 (vierfach) sind rauscharme, spannungsarme und leistungsarme Operationsverstärker, die für eine Vielzahl von Anwendungen konzipiert werden können. Die SGM721/2/3/4 haben ein hohes Verstärkungs-Bandbreitenprodukt von 11MHz und eine Anstiegsrate von 8,5V/µs. Das SGM723 verfügt über eine Abschaltfunktion, die den Versorgungsstrom auf weniger als 1µA reduziert. Die SGM721/2/3/4 sind für eine optimale Leistung in Niederspannungs- und rauscharmen Systemen ausgelegt. Sie bieten einen Rail-to-Rail-Ausgangsschwung bei schweren Lasten. Der Gleichtakt-Eingangsspannungsbereich umfasst Masse, und die maximale Eingangs-Offset-Spannung beträgt 4mV für SGM721/2/3/4. Sie sind über den erweiterten industriellen Temperaturbereich (-40° bis +125°) spezifiziert. Der Betriebsversorgungsbereich reicht von 2,1V bis 5,5V.

MERKMALE:
- Rail-to-Rail-Eingang und -Ausgang
- 4mV Maximale Eingangs-Offset-Spannung
- Produkt mit hoher Verstärkungsbandbreite: 11MHz
- Hohe Slew-Rate: 8,5V/µs
- Einschwingzeit auf 0,1% mit 2V-Schritt: 0,21µs
- Überlast-Wiederherstellungszeit: 0.6µs
- Niedriges Rauschen: 8,5nV/vHz bei 10kHz
- Versorgungsspannungsbereich: 2,1V bis 5,5V
- Eingangsspannungsbereich = -0,1V bis +5,6V mit VS = 5,5V
- Niedrige Leistung
- SGM721/3: 1,2mA (TYP)
- SGM722/4: 1,1mA/Verstärker (TYP)
- SGM723 Weniger als 1µA, wenn deaktiviert
- Bauformen:
- SGM721 erhältlich in den Gehäusen SC70-5, SOT-23-5 und SOIC-8
- SGM722 in MSOP-8-, SOIC-8- und TSSOP-8-Gehäusen erhältlich
- SGM723 in SOT-23-6- und SOIC-8-Paketen erhältlich
- SGM724 in TSSOP-14- und SOIC-14-Gehäusen erhältlich

APPLIKATIONEN
- Sensoren
- Audio
- Aktive Filter
- A/D-Wandler
- Mitteilungen
- Testausrüstung
- Mobiltelefone und schnurlose Telefone
- Laptops und PDAs
- Photodioden-Verstärkung
- Batteriebetriebene Instrumentierung
