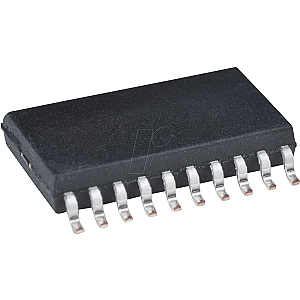

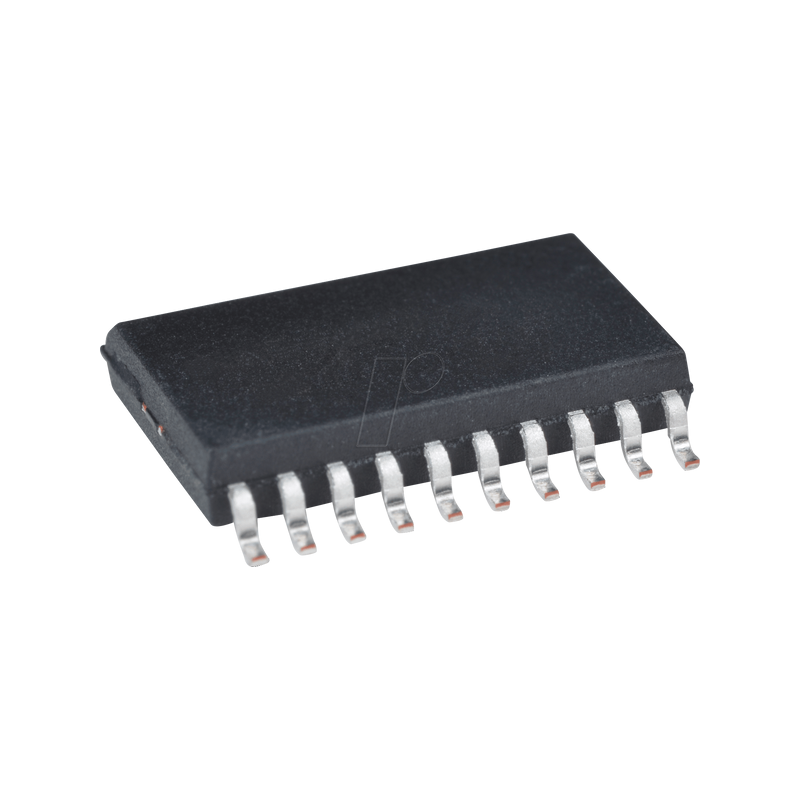

8-Bit-ATtiny AVR-RISC Mikrocontroller, 2 KB, 16 MHz, SO-20

8-Bit-AVR®-Mikrocontroller mit 2K-Byte-Flash

Beschreibung
Der leistungsstarke, stromsparende 8-Bit-AVR RISC-basierte Mikrocontroller von Microchip kombiniert 2 KB ISP-Flash-Speicher, 128B ISP-EEPROM, 128B internes SRAM, einen 8/16-Bit-Timer/Counter mit Vorteiler, einen 8/10-Bit-Hochgeschwindigkeits-Timer/Counter mit PWM und separatem Vorteiler, einen 10-Bit-A/D-Wandler, eine USI (Universal Serial Interface) und debugWIRE für On-Chip-Debugging. Der Baustein unterstützt einen Durchsatz von 20 MIPS bei 20 MHz und arbeitet zwischen 1,8-5,5 Volt.
Durch die Ausführung leistungsfähiger Befehle in einem einzigen Taktzyklus erreicht der Baustein einen Durchsatz von annähernd 1 MIPS pro MHz, wobei Leistungsaufnahme und Verarbeitungsgeschwindigkeit im Gleichgewicht sind.

Merkmale

- Leistungsstarker AVR® 8-Bit-Mikrocontroller mit niedrigem Stromverbrauch

- RISC-Architektur
- 118 Leistungsstarke Anweisungen - die meisten Single-Clock-Cycle-Ausführungen
- 32 x 8 Arbeitsregister für allgemeine Zwecke
- Vollständig statischer Betrieb
- Bis zu 16 MIPS-Durchsatz bei 16 MHz

- Daten- und nichtflüchtiger Programmspeicher
- 2K Byte systeminterner programmierbarer Programmspeicher-Flash Ausdauer: 10.000 Schreib-/Löschzyklen
- 128 Byte systemintern programmierbares EEPROM Ausdauer: 100.000 Schreib-/Löschzyklen
- 128 Bytes interner SRAM
- Programmiersperre für Flash-Programm und EEPROM-Datensicherheit

- Periphere Merkmale
- 8-Bit-Timer/-Zähler mit separatem Vorteiler
- 8-Bit-Hochgeschwindigkeits-Zeitgeber mit separatem Vorteiler
2 Hochfrequenz-PWM-Ausgänge mit getrennten Ausgangs-Vergleichsregistern
Nicht überlappende invertierte PWM-Ausgangsstifte
- Universelle serielle Schnittstelle mit Startbedingungsdetektor
- 10-Bit-ADC
11 Kanäle mit einem Ende
8 Differentielle ADC-Kanäle
7 differentielle ADC-Kanalpaare mit programmierbarer Verstärkung (1x, 20x)
- On-Chip-Analogkomparator
- Externe Unterbrechung
- Pin-Wechsel-Unterbrechung bei 11 Pins
- Programmierbarer Watchdog-Timer mit separatem On-Chip-Oszillator

- Besondere Mikrocontroller-Merkmale
- Leerlauf-, Geräuschreduzierungs- und Abschaltmodi mit niedriger Leistung
- Einschaltrückstellung und programmierbare Brown-Out-Erkennung
- Externe und interne Interrupt-Quellen
- Im System über SPI-Port programmierbar

- E/A und Pakete
- 20-poliges PDIP/SOIC: 16 programmierbare E/A-Leitungen
- 32-poliges QFN/MLF: 16 programmierbare E/A-Leitungen

- Betriebsspannungen
- 2,7V - 5,5V für ATtiny26L
- 4,5V - 5,5V für ATtiny26

- Geschwindigkeitsstufen
- 0 - 8 MHz für ATtiny26L
- 0 - 16 MHz für ATtiny26

- Leistungsaufnahme bei 1 MHz, 3V und 25°C für ATtiny26L
- Aktiv 16 MHz, 5V und 25°C: Typ 15 mA
- Aktiv 1 MHz, 3V und 25°C: 0,70 mA
- Leerlaufmodus 1 MHz, 3V und 25°C: 0,18 mA
- Abschaltmodus: < 1 µA
