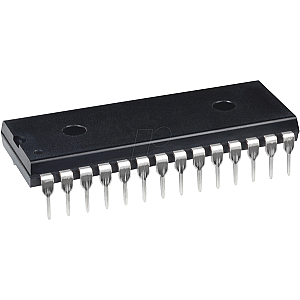

8-Bit-ATMega AVR Mikrocontroller, 16 KB, 10 MHz, DIP-28

ATmega168P

Beschreibung
Der leistungsstarke Microchip picoPower 8-Bit AVR RISC-basierte Mikrocontroller kombiniert 16KB ISP-Flash-Speicher mit Lese- und Schreibfähigkeiten, 512B EEPROM, 1KB SRAM, 23 allgemeine I/O-Leitungen, 32 allgemeine Arbeitsregister, drei flexible Timer/Counter mit Vergleichsmodi, interne und externe Interrupts, serieller programmierbarer USART, eine byteorientierte serielle 2-Draht-Schnittstelle, serieller SPI-Port, 6-Kanal-10-Bit-A/D-Wandler (8-Kanäle in TQFP- und QFN/MLF-Gehäusen), programmierbarer Watchdog-Timer mit internem Oszillator und fünf per Software wählbare Energiesparmodi. Der Baustein arbeitet zwischen 2,7-5,5 Volt.
Durch die Ausführung leistungsfähiger Befehle in einem einzigen Taktzyklus erreicht der Baustein einen Durchsatz von nahezu 1 MIPS pro MHz, wobei Leistungsaufnahme und Verarbeitungsgeschwindigkeit im Gleichgewicht sind.

Merkmale
- Programmspeicher-Typ: Flash
- Größe des Programmspeichers (KB): 16
- CPU-Geschwindigkeit (MIPS/DMIPS): 20
- SRAM (B): 1024
- Daten EEPROM/HEF (Bytes): 512
- Digitale Kommunikations-Peripheriegeräte: 1-UART, 2-SPI, 1-I2C
- Erfassungs-/Vergleichs-/PWM-Peripheriegeräte: 1 Input-Erfassung, 1 CCP, 6PWM
- Zeitgeber: 2 x 8-Bit, 1 x 16-Bit
- Anzahl der Komparatoren: 1
- Temperaturbereich (°C): -40 bis 85
- Betriebsspannungsbereich (V): 1,8 bis 5,5
- Pin-Zahl:28
