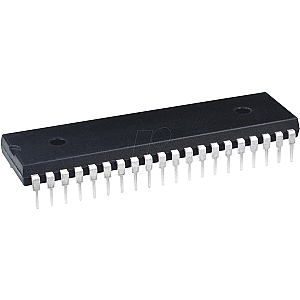

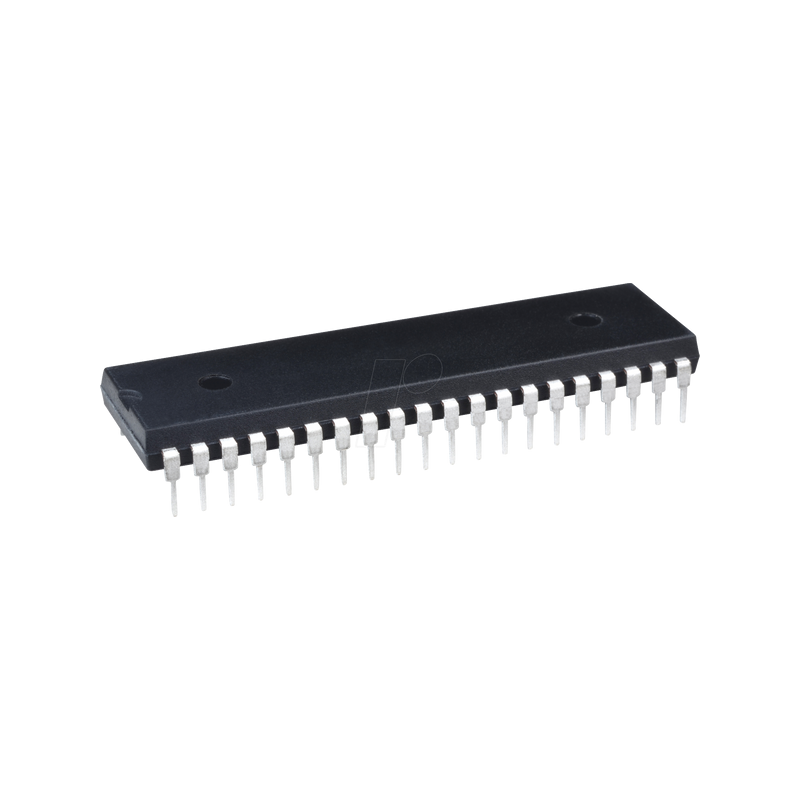

8-bit ATMega AVR® Mikrocontroller, 16 KB, 10 MHz, DIP-40

ATmega164P/V/324P/V/644P/V , megaAVR®

Merkmale
- Leistungsstarker AVR® 8-Bit-Mikrocontroller mit niedrigem Stromverbrauch
- Fortgeschrittene RISC-Architektur
- 131 Leistungsstarke Anweisungen - die meisten Ein-Takt-Zyklus-Ausführungen
- 32 × 8 Allzweck-Arbeitsregister
- Vollständig statischer Betrieb
- Bis zu 20 MIPS-Durchsatz bei 20 MHz
- On-Chip-2-Zyklus-Multiplikator
- Nichtflüchtige Speichersegmente mit hoher Ausdauer
- 16K/32K/64K Byte systemeigener selbstprogrammierbarer Flash-Programmspeicher
- 512B/1K/2K Bytes EEPROM
- 1K/2K/4K Bytes Interner SRAM
- Schreiben/Löschen-Zyklen: 10.000 Flash/ 100.000 EEPROM
- Datenspeicherung: 20 Jahre bei 85C/100 Jahre bei 25C(1)
- Optionaler Boot-Code-Abschnitt mit unabhängigen Sperr-Bits
- In-System-Programmierung durch On-Chip-Boot-Programm
- Echte Lese-Während-Schreib-Operation
- Programmiersperre für Softwaresicherheit
- JTAG (IEEE std. 1149.1 konform) Schnittstelle
- Boundary-Scan-Fähigkeiten nach dem JTAG-Standard
- Umfassende On-Chip-Debug-Unterstützung
- Programmierung von Flash, EEPROM, Fuses und Lock Bits über die JTAG-Schnittstelle
- Periphere Merkmale
- Zwei 8-Bit-Timer/-Zähler mit getrennten Prescalern und Vergleichsmodi
- Ein 16-Bit-Timer/-Zähler mit separatem Vorteiler, Vergleichsmodus + Aufnahmemodus
- Echtzeit-Zähler mit separatem Oszillator
- Sechs PWM-Kanäle
- 8-Kanal, 10-Bit-ADC: Differenzmodus mit wählbarer Verstärkung bei 1×, 10× oder 200×
- Byte-orientierte serielle Zweidraht-Schnittstelle
- Zwei programmierbare serielle USART
- Serielle Master/Slave-SPI-Schnittstelle
- Programmierbarer Watchdog-Timer mit separatem On-Chip-Oszillator
- On-Chip-Analogkomparator
- Unterbrechen und Aufwachen bei Pinwechsel
- Besondere Mikrocontroller-Merkmale
- Einschaltrückstellung und programmierbare Brown-Out-Erkennung
- Intern kalibrierter RC-Oszillator
- Externe und interne Interrupt-Quellen
- Sechs Schlafmodi: Leerlauf, ADC-Lärmreduzierung, Energiesparmodus, Abschaltung, Standby und erweiterter Standby
- E/A und Gehäuse
- 32 programmierbare E/A-Leitungen
- 40-polige PDIP, 44-polige TQFP, 44-polige VQFN/QFN/MLF (ATmega164P/324P/644P)
- 44-poliger DRQFN (ATmega164P)
- Betriebsspannungen
- 1,8V - 5,5V für ATmega164PV/324PV/644PV
- 2,7V - 5,5V für ATmega164P/324P/644P
- Geschwindigkeitsstufen
- ATmega164PV/324PV/644PV: 0 - 4 MHz bei 1,8V - 5,5V, 0 - 10 MHz bei 2,7V - 5,5V
- ATmega164P/324P/644P: 0 - 10 MHz bei 2,7V - 5,5V, 0 - 20 MHz bei 4,5V - 5,5V
- Leistungsaufnahme bei 1 MHz, 1,8V, 25°C für ATmega164PV/324PV/644PV
- Aktiv: 0,4 mA
- Abschaltmodus: 0.1 µA
- Stromsparmodus: 0,6 µA (einschließlich 32 kHz RTC)
