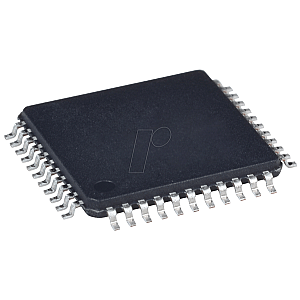

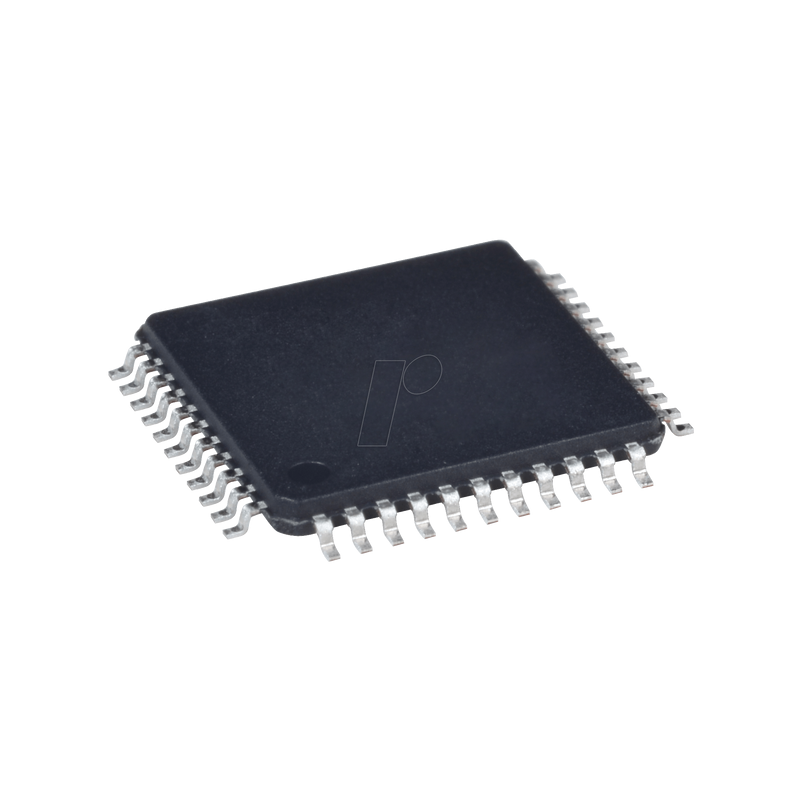

8-Bit-ATMega AVR® Mikrocontroller, 16 KB, 16 Mhz, TQFP-44

8-Bit-Mikrocontroller mit 16K Byte In-System programmierbarem Flash

Merkmale
- Leistungsstarker Atmel® AVR® 8-Bit-Mikrocontroller mit niedrigem Stromverbrauch

- Fortgeschrittene RISC-Architektur
- 131 Leistungsstarke Anweisungen - die meisten Ein-Takt-Zyklus-Ausführungen
- 32 x 8 Arbeitsregister für allgemeine Zwecke
- Vollständig statischer Betrieb
- Bis zu 16 MIPS-Durchsatz bei 16 MHz
- On-Chip-2-Zyklus-Multiplikator

- Nichtflüchtige Speichersegmente mit hoher Ausdauer
- 16 Kbytes In-System Selbstprogrammierbarer Flash-Programmspeicher
- 512 Bytes EEPROM
- 1 Kbyte interner SRAM
- Schreiben/Löschen-Zyklen: 10.000 Flash/100.000 EEPROM
- Datenspeicherung: 20 Jahre bei 85°C/100 Jahre bei 25°C(1)
- Optionaler Boot-Code-Abschnitt mit unabhängigen Sperr-Bits In-System-Programmierung durch On-Chip-Boot-Programm Echte Lese-Während-Schreib-Operation
- Programmiersperre für Softwaresicherheit

- JTAG (IEEE std. 1149.1 konform) Schnittstelle
- Boundary-Scan-Fähigkeiten nach dem JTAG-Standard
- Umfassende On-Chip-Debug-Unterstützung
- Programmierung von Flash, EEPROM, Fuses und Lock Bits über die JTAG-Schnittstelle

- Periphere Merkmale
- Zwei 8-Bit-Timer/-Zähler mit getrennten Prescalern und Vergleichsmodi
- Ein 16-Bit-Timer/-Zähler mit separatem Vorteiler, Vergleichsmodus und Aufnahmemodus
- Echtzeit-Zähler mit separatem Oszillator
- Vier PWM-Kanäle
- 8-Kanal, 10-Bit-ADC:
- 8 Single-Ended-Kanäle
- 7 Differenzkanäle nur im TQFP-Paket
- 2 Differentialkanäle mit programmierbarer Verstärkung bei 1x, 10x oder 200x
- Byte-orientierte serielle Zweidraht-Schnittstelle
- Programmierbarer serieller USART
- Serielle Master/Slave-SPI-Schnittstelle
- Programmierbarer Watchdog-Timer mit separatem On-Chip-Oszillator
- On-Chip-Analogkomparator

- Besondere Mikrocontroller-Merkmale
- Einschaltrückstellung und programmierbare Brown-Out-Erkennung
- Intern kalibrierter RC-Oszillator
- Externe und interne Interrupt-Quellen
- Sechs Schlafmodi: Leerlauf, ADC-Rauschunterdrückung, Energiesparmodus, Abschalten, Standby und Erweiterter Standby

- E/A und Pakete
- 32 programmierbare E/A-Leitungen
- 40-polige PDIP, 44-poliges TQFP und 44-poliges QFN/MLF

- Betriebsspannungen
- 2,7V - 5,5V für ATmega16L
- 4,5V - 5,5V für ATmega16

- Geschwindigkeitsstufen
- 0 - 8 MHz für ATmega16L
- 0 - 16 MHz für ATmega16

- Leistungsaufnahme bei 1 MHz, 3V und 25°C für ATmega16L
- Aktiv: 1,1 mA
- Leerlauf-Modus: 0,35 mA
- Abschaltmodus: < 1 µA
