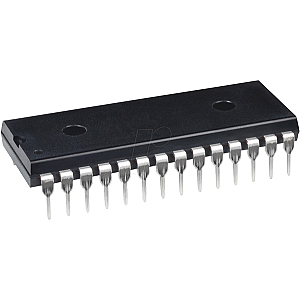

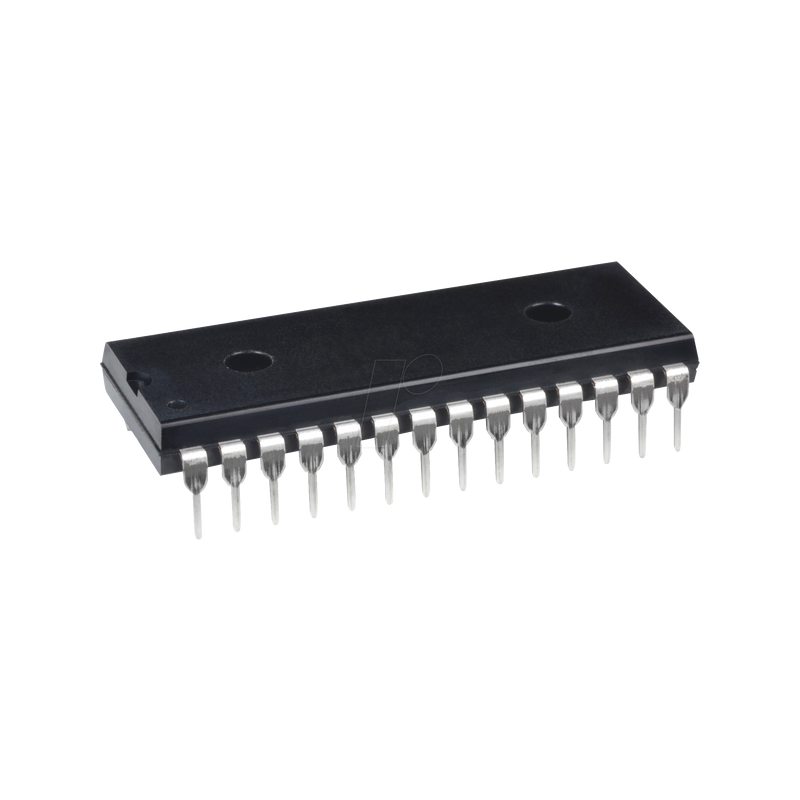

8-Bit-ATMega AVR® Mikrocontroller, 16 KB, 20 MHz, PDIP-28

ATmega168/V, megaAVR®

Einführung:
Der ATmega168/V ist ein CMOS-8-Bit-Mikrocontroller mit niedrigem Stromverbrauch, der auf der AVR® enhanced RISC-Architektur basiert. Durch die Ausführung von Befehlen in einem einzigen Taktzyklus erreichen die Bausteine einen CPU-Durchsatz von nahezu einer Million Instruktionen pro Sekunde (MIPS) pro Megahertz, wodurch der Systementwickler den Stromverbrauch im Verhältnis zur Verarbeitungsgeschwindigkeit optimieren kann.

Merkmale
- Leistungsstarker AVR® 8-Bit-Mikrocontroller mit niedrigem Stromverbrauch

- Fortgeschrittene RISC-Architektur
- 131 mächtige Befehle - meist Ausführung im Einzeltaktzyklus
- 32 × 8 Allzweck-Arbeitsregister
- Vollständig statischer Betrieb
- Bis zu 20 MIPS-Durchsatz bei 20MHz
- On-Chip-2-Zyklus-Multiplikator

- Nichtflüchtige Speichersegmente mit hoher Ausdauer
- 16 Kbytes selbstprogrammierbarer Flash-Programmspeicher im System
- 512 Bytes EEPROM
- 1Kbytes interner SRAM
- Schreib-/Lösch-Zyklen: 10.000 Flash/100.000 EEPROM
- Datenspeicherung: 20 Jahre bei 85°C/100 Jahre bei 25°C(1)
- Optionaler Boot-Code-Abschnitt mit unabhängigen Sperrbits, In-System-Programmierung durch On-Chip-Boot-Programm, Echte Lese-Während-Schreib-Operation
- Programmiersperre für Softwaresicherheit

- Unterstützung der QTouch®-Bibliothek
- Kapazitive Berührungsschalter, Schieberegler und Räder
- Erwerb von QTouch und QMatrix
- Bis zu 64 Abtastkanäle

- Periphere Merkmale
- Zwei 8-Bit-Timer/Zähler mit separatem Vorteiler und Vergleichsmodus
- Ein 16-Bit-Timer/Zähler mit separatem Vorteiler, Vergleichsmodus + Aufnahmemodus
- Echtzeitzähler mit separatem Oszillator
- Sechs PWM-Kanäle
- 8-Kanal-10-Bit-ADC im TQFP- und QFN/MLF-Paket
- 6-Kanal-10-Bit-ADC im PDIP-Paket
- Programmierbarer serieller USART
- Serielle Master/Slave-SPI-Schnittstelle
- Byte-orientierte serielle 2-Draht-Schnittstelle (Philips I2C-kompatibel)
- Programmierbarer Watchdog-Timer mit separatem On-Chip-Oszillator
- On-Chip-Analogkomparator
- Unterbrechen und Aufwecken beim Pinwechsel

- Besondere Mikrocontroller-Merkmale
- DebugWIRE On-Chip-Debug-System
- Einschaltrückstellung und programmierbare Braunbrucherkennung
- Intern kalibrierter Oszillator
- Externe und interne Interrupt-Quellen
- Fünf Schlafmodi: Leerlauf, ADC-Rauschunterdrückung, Energiesparmodus, Ausschalten und Standby

- E/A und Pakete
- 23 programmierbare E/A-Leitungen
- 28-poliges PDIP, 32-poliges TQFP, 28-poliges QFN/MLF und 32-poliges QFN/MLF

- Betriebsspannung:
- 2,7V - 5,5V für Atmel ATmega48/88/168

- Temperaturbereich:
-40°C bis 85°C

- Geschwindigkeitsklasse:
- ATmega48/88/168: 0 - 10MHz bei 2,7V - 5,5V, 0 - 20MHz bei 4,5V - 5,5V

- Geringe Leistungsaufnahme
- Aktiver Modus: 250µA bei 1MHz, 1,8V, 15µA bei 32kHz, 1,8V (einschließlich Oszillator)
- Abschaltmodus: 0,1µA bei 1,8V
