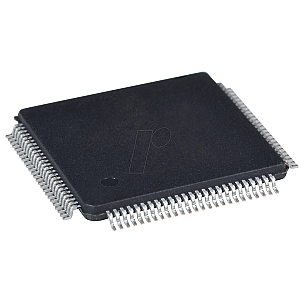

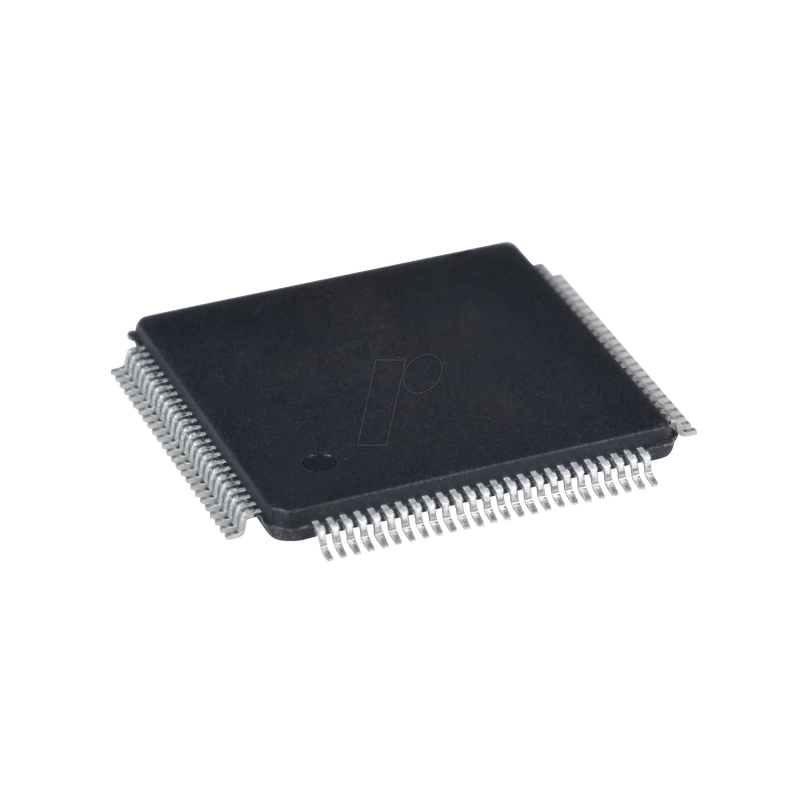

8-Bit-ATMega AVR® Mikrocontroller, 256 KB, 16 MHz, TQFP-100

ATMEGA 2560-16 AU

Beschreibung:
Der leistungsstarke, stromsparende 8-Bit AVR RISC-basierte Mikrocontroller von Microchip kombiniert 256 KB ISP-Flash-Speicher, 8 KB SRAM, 4 KB EEPROM, 86 Mehrzweck-I/O-Leitungen, 32 Mehrzweck-Arbeitsregister, Echtzeitzähler, sechs flexible Zeitgeber/Zähler mit Vergleichsmodi, PWM, 4 USARTs, byteorientierte serielle 2-Draht-Schnittstelle, 16-Kanal-10-Bit-A/D-Wandler und eine JTAG-Schnittstelle für On-Chip-Debugging. Der Baustein erreicht einen Durchsatz von 16 MIPS bei 16 MHz und arbeitet zwischen 4,5-5,5 Volt.
Durch die Ausführung von leistungsstarken Befehlen in einem einzigen Taktzyklus erreicht der Baustein einen Durchsatz von annähernd 1 MIPS pro MHz, wobei ein ausgewogenes Verhältnis zwischen Stromverbrauch und Verarbeitungsgeschwindigkeit erreicht wird.

Eigenschaften :
- Größe des Programmspeichers (KB) : 256
- CPU-Geschwindigkeit (MIPS/DMIPS) : 16
- SRAM (B) : 8.192
- Daten EEPROM/HEF (Bytes) : 4096
- Digitale Kommunikations-Peripheriegeräte : 4-UART, 5-SPI, 1-I2C
- Erfassungs-/Vergleichs-/PWM-Peripheriegeräte : 4 Input-Erfassung, 4 CCP, 16PWM
- Zeitgeber : 2 x 8-Bit, 4 x 16-Bit
- Anzahl der Komparatoren : 1
- Temperaturbereich (°C) : -40 bis 85
- Betriebsspannungsbereich (V) : 1,8 bis 5,5
- Pin-Zahl : 100
