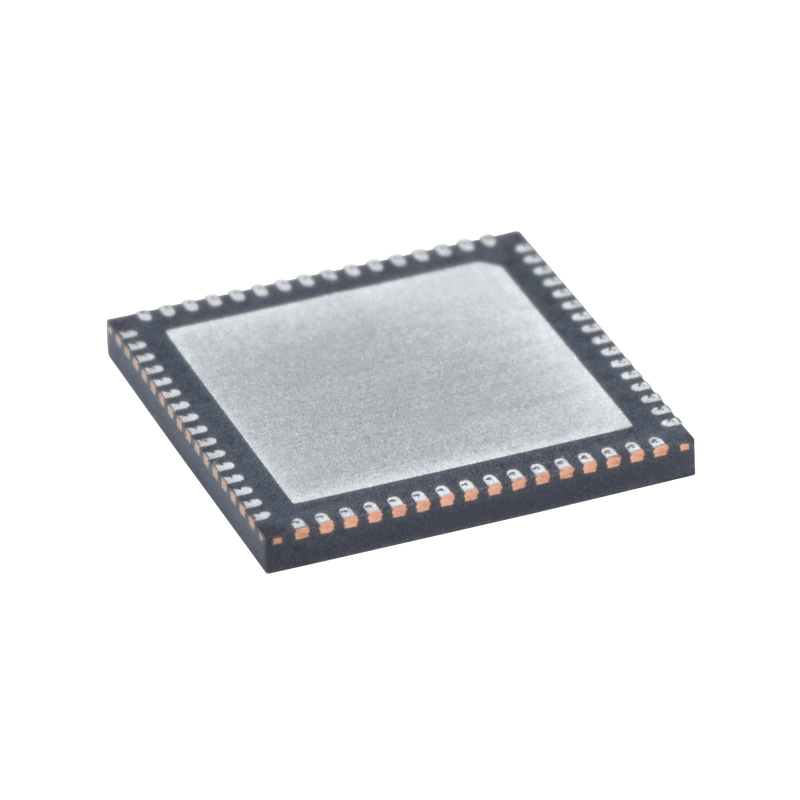

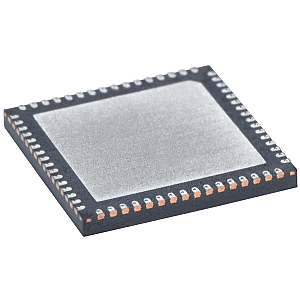

8-Bit-ATMega AVR Mikrocontroller, 64 KB, 16 MHz, VQFN-64

Zusammenfassung

Der leistungsstarke, stromsparende Microchip 8-Bit AVR RISC-basierte Mikrocontroller kombiniert 64KB ISP Flash-Speicher mit Lese- und Schreibfähigkeiten, 2KB EEPROM, 4KB SRAM, 53 allgemeine I/O-Leitungen, 32 allgemeine Arbeitsregister und einen Echtzeitzähler, vier flexible Timer/Counter mit Vergleichsmodi und PWM, zwei USARTs, eine byteorientierte serielle 2-Draht-Schnittstelle, ein 8-Kanal/10-Bit A/D-Wandler mit optionaler Differenzeingangsstufe mit programmierbarer Verstärkung, programmierbarer Watchdog-Timer mit internem Oszillator, serielle SPI-Schnittstelle, ein JTAG (IEEE 1149.1 konforme) Testschnittstelle für On-Chip-Debugging und Programmierung sowie sechs per Software wählbare Energiesparmodi. Der Baustein arbeitet mit einer Spannung von 2,7-5,5 Volt.
Durch die Ausführung leistungsfähiger Befehle in einem einzigen Taktzyklus erreicht der Baustein einen Durchsatz von nahezu 1 MIPS pro MHz, wodurch ein Gleichgewicht zwischen Stromverbrauch und Verarbeitungsgeschwindigkeit erreicht wird.

Eigenschaften

- Leistungsstarker, stromsparender Atmel AVR 8-bit Mikrocontroller
- Erweiterte RISC-Architektur
- 130 Leistungsstarke Befehle
- die meisten Ein-Takt-Zyklus-Ausführungen
- 32 × 8 Allzweck-Arbeitsregister + Peripheriesteuerung Registriert
- Vollständig statischer Betrieb
- Bis zu 16MIPS Durchsatz bei 16MHz
- On-Chip 2-Takt-Multiplikator
- High End Endurance Nichtflüchtige Speichersegmente
- 64Kbytes In-System selbstprogrammierbarer Flashspeicher
- 2Kbytes EEPROM
- 4Kbytes internes SRAM
- Schreib-/Löschzyklen: 10.000 Flash/100.000 EEPROM
- Datenerhalt: 20 Jahre bei 85°C/100 Jahre bei 25°C(1)
- Optionale Bootcode-Sektion mit unabhängigen Sperr-Bits
- In-System-Programmierung durch On-Chip-Boot-Programm
- Echter Lese-Während-Schreib-Betrieb
- Bis zu 64 Kbytes optionaler externer Speicherplatz
- Programmiersperre für Software-Sicherheit
- SPI-Schnittstelle für In-System-Programmierung
- JTAG (IEEE std. 1149.1 konform) Schnittstelle
- Boundary-Scan-Fähigkeiten nach dem JTAG-Standard
- Umfangreiche On-Chip Debug Unterstützung
- Programmierung von Flash, EEPROM, Fuses und Lock Bits über die JTAG-Schnittstelle
- Unterstützung der Atmel QTouch®-Bibliothek
- Kapazitive Touch-Buttons, Schieberegler und Räder
- Erwerb von Atmel QTouch und QMatrix
- Bis zu 64 Sense-Kanäle
- Periphere Merkmale
- Zwei 8-Bit Timer/Counter mit getrennten Prescalern und Vergleichsmodi
- Zwei erweiterte 16-Bit Timer/Zähler mit separatem Prescaler, Vergleichsmodus und Capture Modus
- Echtzeit-Zähler mit separatem Oszillator
- Zwei 8-Bit-PWM-Kanäle
- 6 PWM-Kanäle mit programmierbarer Auflösung von 1 bis 16 Bits
- Ausgang Vergleichsmodulator
- 8-Kanal, 10-Bit ADC
- 8 Einseitige Kanäle
- 7 Differenzkanäle
- 2 Differenzkanäle mit programmierbarer Verstärkung bei 1x, 10x oder 200x
- Byte-orientierte serielle Zweidraht-Schnittstelle
- Dual programmierbare serielle USARTs
- Master/Slave SPI Serielle Schnittstelle
- Programmierbarer Watchdog-Timer mit On-Chip-Oszillator
- On-Chip-Analogkomparator
- Besondere Mikrocontroller-Merkmale
- Power-on Reset und programmierbare Brown-out-Erkennung
- Intern kalibrierter RC-Oszillator
- Externe und interne Interruptquellen
- Sechs Schlafmodi: Leerlauf, ADC-Rauschunterdrückung, Energiesparmodus, Abschalten, Standby und Erweiterter Standby
- Software wählbare Taktfrequenz
- ATmega103 Kompatibilitätsmodus durch eine Sicherung ausgewählt
- Globale Pull-up-Sperre
- I/O und Gehäuse
- 53 Programmierbare I/O-Leitungen
- 64-poliger TQFP und 64-poliger QFN/MLF
- Betriebsspannungen
- - 2.7 - 5.5V
- Geschwindigkeitsstufen
- 0 - 16MHz
