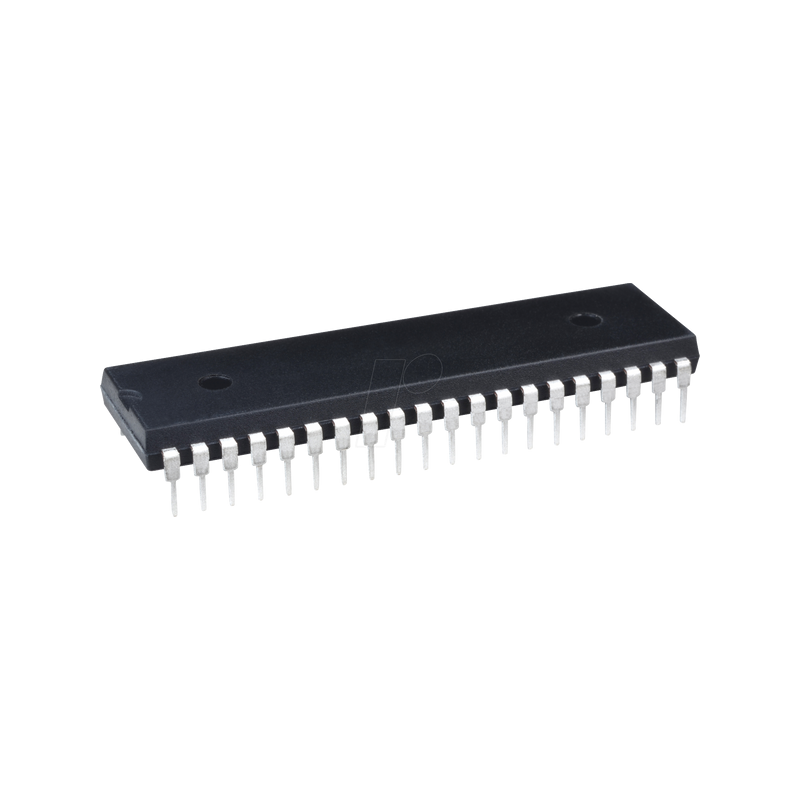

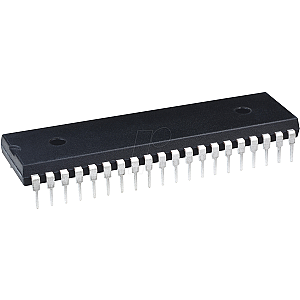

8-Bit-ATMega AVR® Mikrocontroller, 64 KB, 20 Mhz, PDIP-40

ATmega644PA

Beschreibung:
Der hochleistungsfähige Microchip 8-Bit AVR® RISC-basierte picoPower® Mikrocontroller kombiniert 64 KB ISP-Flash-Speicher mit Lese- und Schreibfähigkeiten, 2 KB EEPROM, 4 KB SRAM, 32 allgemeine I/O-Leitungen, 32 allgemeine Arbeitsregister und einen Echtzeitzähler, drei flexible Timer/Counter mit Vergleichsmodi und PWM, zwei USARTs, eine byteorientierte serielle Zweidraht-Schnittstelle, ein 8-Kanal-10-Bit-A/D-Wandler mit optionaler Differenzeingangsstufe mit programmierbarer Verstärkung, programmierbarer Watchdog-Timer mit internem Oszillator, serielle SPI-Schnittstelle, ein JTAG (IEEE 1149. 1 konforme) Testschnittstelle für On-Chip-Debugging und -Programmierung sowie sechs per Software wählbare Energiesparmodi. Der Baustein arbeitet mit Spannungen zwischen 1,8-5,5 Volt.
Durch die Ausführung leistungsfähiger Befehle in einem einzigen Taktzyklus erreicht der Baustein einen Durchsatz von nahezu 1 MIPS pro MHz, wobei Leistungsaufnahme und Verarbeitungsgeschwindigkeit im Gleichgewicht sind.

Merkmale:
- Programmspeicher-Typ: Flash
- Größe des Programmspeichers (KB): 64
- CPU-Geschwindigkeit (MIPS/DMIPS): 20
- SRAM (B): 4.096
- Daten EEPROM/HEF (Bytes): 2048
- Digitale Kommunikationsperipheriegeräte: 2-UART, 3-SPI, 1-I2C
- Erfassungs-/Vergleichs-/PWM-Peripheriegeräte: 1 Input-Erfassung, 1 CCP, 6PWM
- Zeitgeber: 2 x 8-Bit, 1 x 16-Bit
- Anzahl der Komparatoren: 1
- Temperaturbereich (°C): -40 bis 85
- Betriebsspannungsbereich (V): 1,8 bis 5,5
- Pin-Zählung:40/44
- Low Power: Ja
