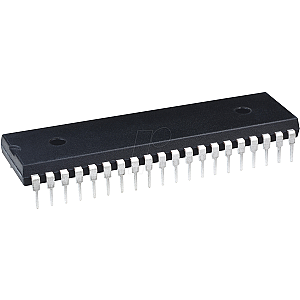

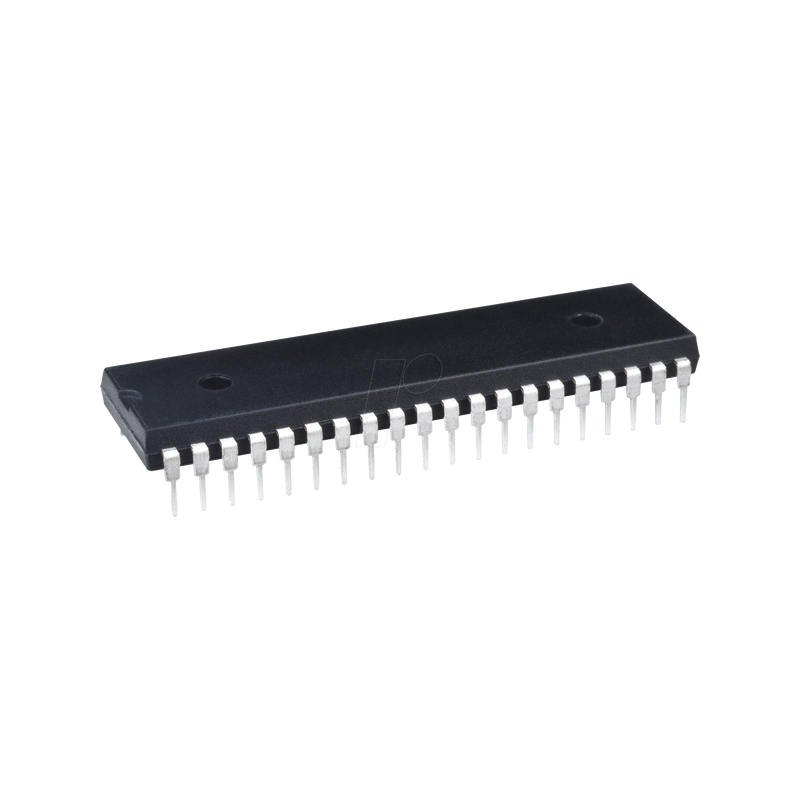

8-Bit-ATMega AVR Mikrocontroller, 8 KB, 16 MHz, DIP-40

8-Bit-AVR-Mikrocontroller mit 8K Byte In-System programmierbarem Flash

Merkmale
- Leistungsstarker AVR® 8-Bit-Mikrocontroller mit niedrigem Stromverbrauch
- RISC-Architektur
- 130 Leistungsstarke Anweisungen - die meisten Ein-Takt-Zyklus-Ausführungen
- 32 x 8 Arbeitsregister für allgemeine Zwecke
- Vollständig statischer Betrieb
- Bis zu 16 MIPS-Durchsatz bei 16 MHz
- On-Chip-2-Zyklus-Multiplikator
- Nichtflüchtige Programm- und Datenspeicher
- 8K Byte selbstprogrammierbarer Flash-Speicher im System Ausdauer: 10.000 Schreib-/Löschzyklen
- Optionaler Boot-Code-Abschnitt mit unabhängigen Sperrbits In-System-Programmierung durch On-Chip-Boot-Programm Echte Lese-Während-Schreib-Operation
- 512 Bytes EEPROM Ausdauer: 100.000 Schreib-/Löschzyklen
- 512 Bytes interner SRAM
- Bis zu 64K Bytes optionaler externer Speicherplatz
- Programmiersperre für Softwaresicherheit
- Periphere Merkmale
- Ein 8-Bit-Timer/-Zähler mit separatem Vorteiler und Vergleichsmodus
- Ein 16-Bit-Timer/-Zähler mit separatem Vorteiler, Vergleichsmodus und Erfassung
Modus
- Drei PWM-Kanäle
- Programmierbarer serieller USART
- Serielle Master/Slave-SPI-Schnittstelle
- Programmierbarer Watchdog-Timer mit separatem On-Chip-Oszillator
- On-Chip-Analogkomparator
- Besondere Mikrocontroller-Merkmale
- Einschaltrückstellung und programmierbare Brown-Out-Erkennung
- Intern kalibrierter RC-Oszillator
- Externe und interne Interrupt-Quellen
- Drei Schlafmodi: Leerlauf, Ausschalten und Standby
- E/A und Pakete
- 35 Programmierbare E/A-Leitungen
- 40-polige PDIP, 44-polige TQFP, 44-polige PLCC und 44-polige QFN/MLF
- Betriebsspannungen
- 2,7 - 5,5V für ATmega8515L
- 4,5 - 5,5V für ATmega8515
- Geschwindigkeitsstufen
- 0 - 8 MHz für ATmega8515L
- 0 - 16 MHz für ATmega8515
