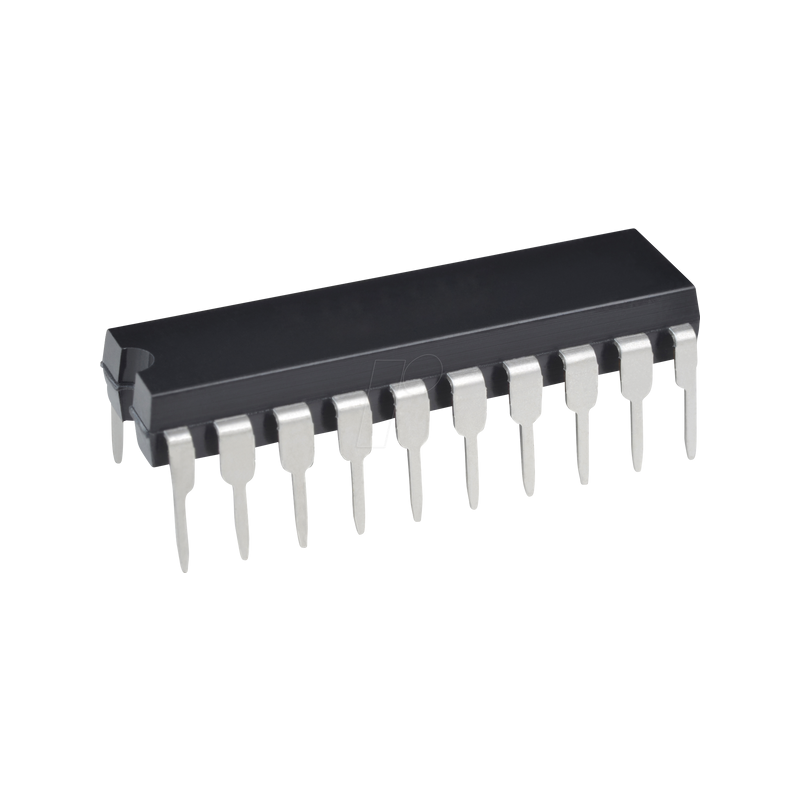

8-Bit-ATtiny AVR-RISC Mikrocontroller, 2 KB, 20 MHz, PDIP-20

ATtiny2313A , MCU, 8BIT, 20MHZ, DIP-20

Beschreibung:
Der hochleistungsfähige Microchip picoPower AVR RISC-basierte CMOS 8-Bit-Mikrocontroller kombiniert 2KB Flash-Speicher, 128B EEPROM, 128B SRAM, 18 Mehrzweck-I/O-Leitungen, 32 Mehrzweck-Arbeitsregister, eine Single-Wire-Schnittstelle für On-Chip-Debugging, zwei flexible Timer/Counter mit Vergleichsmodi, interne und externe Interrupts, serielle programmierbare USART, eine universelle serielle Schnittstelle (USI) mit Startbedingungsdetektor, programmierbaren Watchdog-Timer mit internem Oszillator und drei per Software wählbare Energiesparmodi. Der Baustein arbeitet zwischen 1,8-5,5 Volt.
Durch die Ausführung leistungsfähiger Befehle in einem einzigen Taktzyklus erreicht der Baustein Durchsätze von annähernd 1 MIPS pro MHz, wodurch ein Gleichgewicht zwischen Stromverbrauch und Verarbeitungsgeschwindigkeit erreicht wird.

Merkmale:
- Programmspeichertyp Flash
- Größe des Programmspeichers (KB) : 2
- CPU-Geschwindigkeit (MIPS/DMIPS) : 20
- SRAM (B) : 128
- Daten EEPROM/HEF (Bytes) : 128
- Digitale Kommunikations-Peripheriegeräte : 1-UART, 2-SPI, 1-I2C
- Erfassungs-/Vergleichs-/PWM-Peripheriegeräte : 1 Input-Erfassung, 1 CCP, 4PWM
- Zeitgeber : 1 x 8-Bit, 1 x 16-Bit
- Anzahl der Komparatoren : 1
- Temperaturbereich (°C) : -40 bis 85
- Betriebsspannungsbereich (V) : 1,8 bis 5,5
- Pin-Zahl : 20
- Fortgeschrittene RISC-Architektur
- 120 leistungsstarke Anweisungen - die meisten Ein-Takt-Zyklus-Ausführungen
- 32 x 8 Arbeitsregister für allgemeine Zwecke
- Vollständig statischer Betrieb
- Bis zu 20 MIPS-Durchsatz bei 20 MHz
