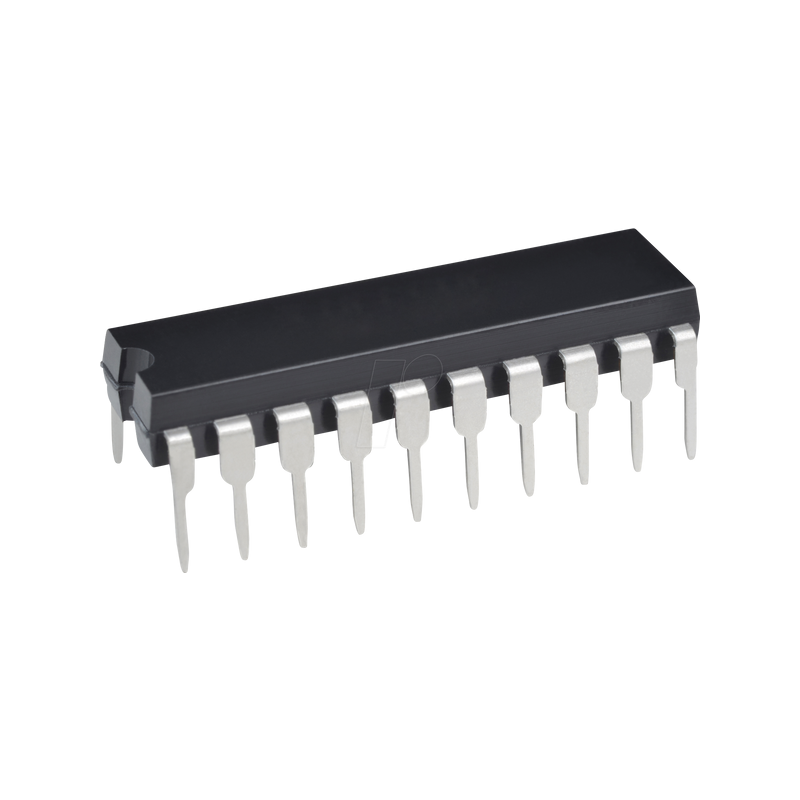

8-Bit-ATtiny AVR-RISC Mikrocontroller, 4 KB, 20 MHz, PDIP-20

8-Bit-Mikrocontroller mit 4K Byte In-System programmierbarem Flash ATtiny4313

Merkmale
- Hochleistungs-, stromsparender AVR® 8-Bit-Mikrocontroller
- Fortgeschrittene RISC-Architektur
- 120 leistungsstarke Anweisungen - die meisten Ein-Takt-Zyklus-Ausführungen
- 32 x 8 Arbeitsregister für allgemeine Zwecke
- Vollständig statischer Betrieb
- Bis zu 20 MIPS-Durchsatz bei 20 MHz
- Daten und nichtflüchtige Programm- und Datenspeicher
- 4K Byte selbstprogrammierbarer Flash-Speicher im System
- Ausdauer 10.000 Schreib-/Löschzyklen: 256 Bytes im System programmierbares EEPROM
- Ausdauer: 100.000 Schreib-/Löschzyklen: 256 Bytes interner SRAM
- Programmiersperre für Flash-Programm und EEPROM-Datensicherheit
- Periphere Merkmale
- Ein 8-Bit-Timer/-Zähler mit separatem Vorteiler und Vergleichsmodus
- Ein 16-Bit-Timer/-Zähler mit separatem Vorteiler, Vergleichs- und Erfassungsmodus
- Vier PWM-Kanäle
- On-Chip-Analogkomparator
- Programmierbarer Watchdog-Timer mit On-Chip-Oszillator
- USI - Universelle serielle Schnittstelle
- Vollduplex-USART
- Besondere Mikrocontroller-Merkmale
- debugWIRE On-chip-Fehlersuche
- Im System über SPI-Port programmierbar
- Externe + interne Interrupt-Quellen
- Leerlauf-, Abschalt- + Standby-Modus mit geringer Leistung
- Erweiterte Power-on-Reset-Schaltung
- Programmierbare Brown-out-Erkennungsschaltung
- Intern kalibrierter Oszillator
- E/A und Gehäuse:
- 18 Programmierbare E/A-Leitungen
- 20-Pin-PDIP, 20-Pin-SOIC, 20-Pad-MLF/VQFN
- Betriebsspannung: 1,8 - 5,5V
- Geschwindigkeitsstufen
- 0 - 4 MHz bei 1,8 - 5,5V
- 0 - 10 MHz bei 2,7 - 5,5V
- 0 - 20 MHz bei 4,5 - 5,5V
- Industrieller Temperaturbereich: -40°C bis +85°C
- Geringe Leistungsaufnahme
- Aktiver Modus: 190 µA bei 1,8V und 1MHz
- Idle-Modus: 24 µA bei 1,8V und 1MHz
- Abschaltmodus: 0,1 µA bei 1,8V und +25°C
