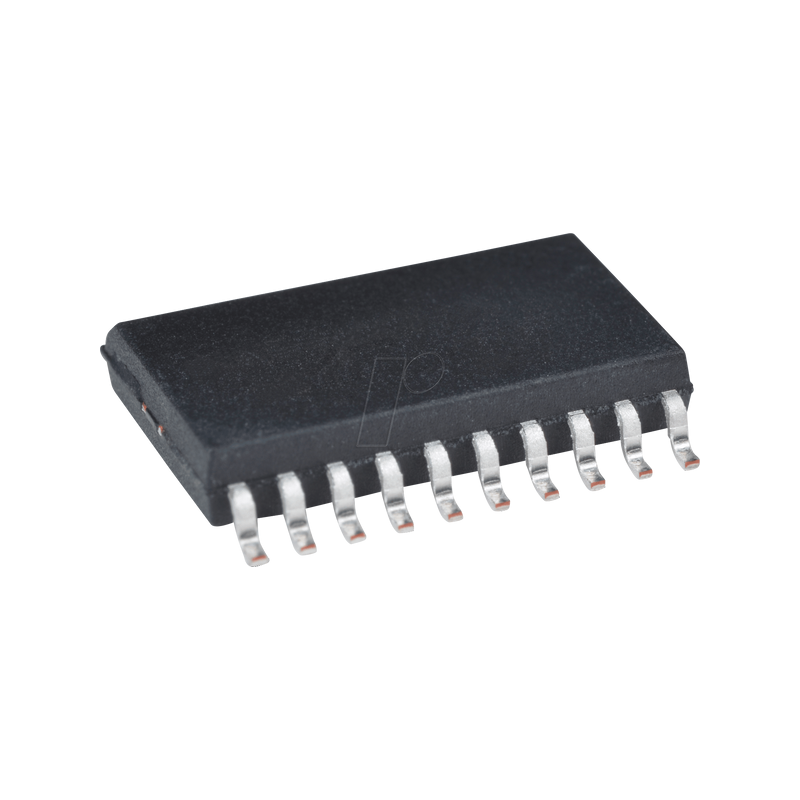

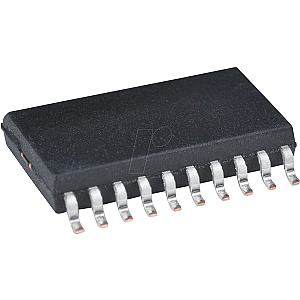

8-Bit-ATtiny AVR-RISC Mikrocontroller, 8 KB, 20 MHz, SO-20

ATtiny861A

Beschreibung
Der hochleistungsfähige Microchip picoPower 8-Bit AVR RISC-basierte Mikrocontroller kombiniert 8KB Flash-Speicher, 512B EEPROM, 512-Byte SRAM, 16 allgemeine I/O-Leitungen, 32 allgemeine Arbeitsregister, einen 8-Bit Timer/Counter mit Vergleichsmodi, einen 8-Bit Hochgeschwindigkeits-Timer/Counter, eine universelle serielle Schnittstelle (USI), interne und externe Interrupts, einen 11-Kanal 10-Bit A/D-Wandler, einen programmierbaren Watchdog-Timer mit internem Oszillator und vier per Software wählbare Energiesparmodi. Der Baustein arbeitet mit Spannungen zwischen 1,8-5,5 Volt.
Durch die Ausführung leistungsfähiger Befehle in einem einzigen Taktzyklus erreicht der Baustein einen Durchsatz von nahezu 1 MIPS pro MHz, wobei Leistungsaufnahme und Verarbeitungsgeschwindigkeit ausgewogen sind.

Merkmale
- Programmspeicher-Typ: Flash
- Größe des Programmspeichers (KB): 8
- CPU-Geschwindigkeit (MIPS/DMIPS): 20
- SRAM (B): 512
- Daten EEPROM/HEF (Bytes): 512
- Digitale Kommunikations-Peripheriegeräte: 1-SPI, 1-I2C
- Erfassungs-/Vergleichs-/PWM-Peripheriegeräte: 1 Input-Erfassung, 1 CCP, 6PWM
- Zeitgeber: 1 x 8-Bit, 1 x 16-Bit
- Anzahl der Komparatoren: 1
- Temperaturbereich (°C): -40 bis 85
- Betriebsspannungsbereich (V): 1,8 bis 5,5
- Pin-Zahl: 20
- Low Power: Ja
