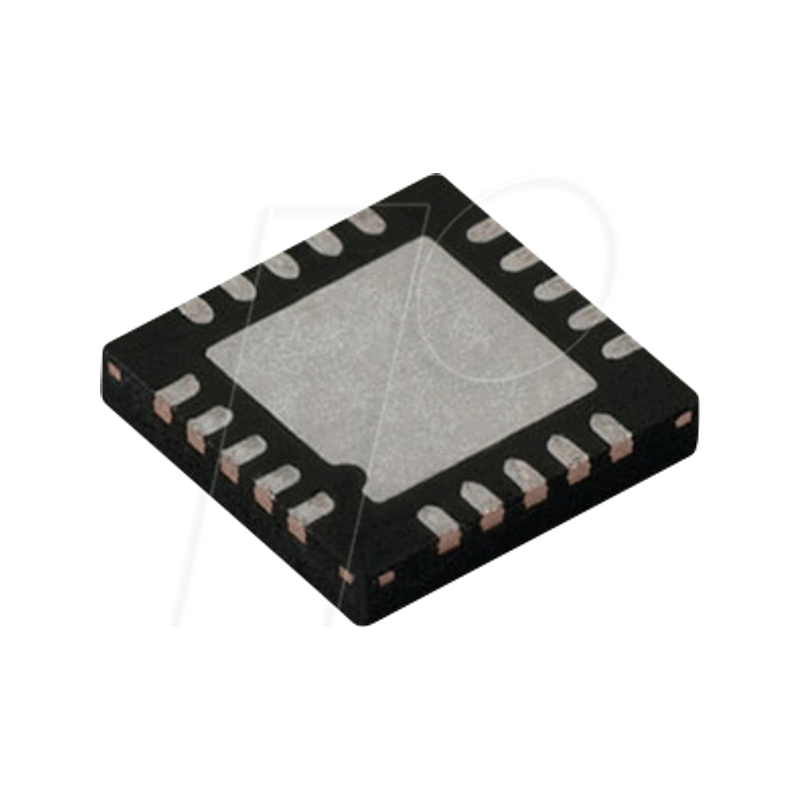

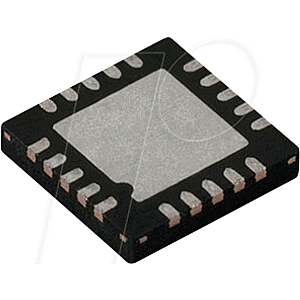

8-Bit-ATtiny AVR-RISC Mikrocontroller, 8 kB, 16 MHz, QFN-20

Der leistungsstarke Microchip picoPower® 8-Bit AVR® RISC-basierte Mikrocontroller kombiniert 8 KB ISP-Flash-Speicher, 512B EEPROM, 512B SRAM, 12 Allzweck-E/A-Leitungen, 32 Allzweck-Arbeitsregister, einen 8-Bit-Timer/Zähler mit zwei PWM-Kanälen, zwei 16-Bit-Timer/Zähler mit zwei PWM-Kanälen, interne und externe Interrupts, einen 12-Kanal-10-Bit-A/D-Wandler, zwei On-Chip-Analogkomparatoren, zwei Vollduplex-USARTs mit Start-Frame-Wake-up aus dem Ruhezustand, serielle Host/Client-SPI-Schnittstelle, serielle Client-I2C-Schnittstelle, programmierbare Verstärkungsstufe (1x, 20x und 100x) für 12 differentielle ADC-Kanalpaare, programmierbarer Watchdog-Timer mit internem Oszillator, intern kalibrierter Oszillator und vier per Software wählbare Stromsparmodi. Das Gerät arbeitet zwischen 1,7 und 5,5 Volt.

Allgemeine Merkmale
- Atmel® AVR® 8-Bit-Mikrocontroller mit hoher Leistung und geringem Stromverbrauch
- fortschrittliche RISC-Architektur
- 120 leistungsfähige Befehle - Ausführung mit nur einem Taktzyklus
- 32 x 8 Allzweck-Arbeitsregister
- vollständig statischer Betrieb
- bis zu 16 MIPS Durchsatz bei 16 MHz
- 8K Bytes systeminterner programmierbarer Flash-Programmspeicher
(Lebensdauer: 10.000 Schreib-/Löschzyklen=
- 512 Byte systemintern programmierbarer EEPROM
(Lebensdauer: 100.000 Schreib-/Löschzyklen=
- 256/512 Byte interner SRAM
(Datenerhalt: 20 Jahre bei 85 °C / 100 Jahre bei 25 °C
- Programmiersperre für selbstprogrammierende Flash- & EEPROM-Datensicherheit
Peripherie-Merkmale
- ein 8-Bit und zwei 16-Bit Timer/Zähler mit jeweils zwei PWM-Kanälen
- programmierbarer Watchdog-Timer mit extrem niedrigem Stromverbrauch
- 10-Bit-Analog-Digital-Wandler
- 12 externe und 5 interne, unsymmetrische Eingangskanäle
- 46 differentielle ADC-Kanalpaare mit programmierbarer Verstärkung (1x / 20x / 100x)
- zwei On-Chip-Analogkomparatoren
- zwei Vollduplex-USARTs mit Start-Frame-Erkennung
- Serielle Master/Slave SPI-Schnittstelle
- Slave I2C Serielle Schnittstelle
Spezielle Mikrocontroller-Merkmale
- niedriger Stromverbrauch im Leerlauf, ADC-Rauschunterdrückung, Standby- und Stromsparmodus
- verbesserte Power-on-Reset-Schaltung
- programmierbarer Schaltkreis zur Brown-out-Erkennung mit Abtastung der Versorgungsspannung
- externe und interne Interrupt-Quellen
- Pin-Änderungsinterrupt an 12 Pins
- kalibrierter 8-MHz-Oszillator mit Temperaturkalibrierungsoption
- kalibrierter 32-kHz-Ultra-Low-Power-Oszillator
