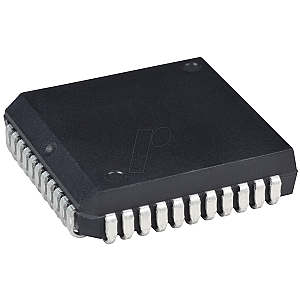

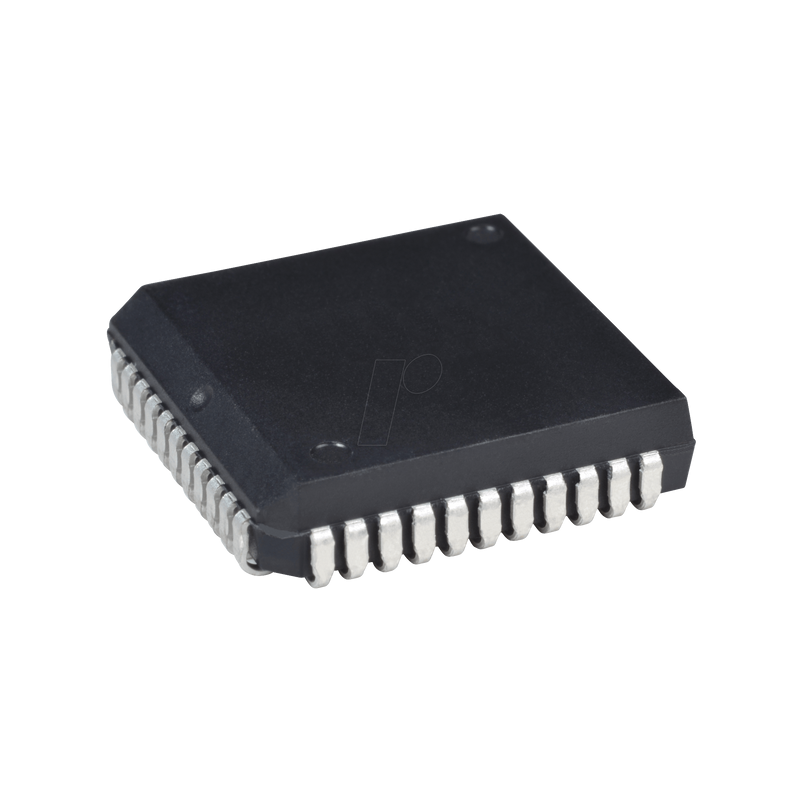

8-Bit-MCS-8051-Mikrocontroller, 20 KB, 24 MHz, PLCC-44

AT89C55WD 8-Bit-Mikrocontroller mit 20K-Byte-Flash

Beschreibung:
Der AT89C55WD ist ein energiesparender, hochleistungsfähiger CMOS-8-Bit-Mikrocontroller mit 20K Byte programmierbarem Flash-Lesespeicher und 256 Byte RAM. Der Baustein wird unter Verwendung der nichtflüchtigen Speichertechnologie von Atmel mit hoher Dichte hergestellt und ist mit dem Industriestandard 80C51 und 80C52 Befehlssatz und Pinout kompatibel. Durch den On-Chip-Flash-Speicher kann der Programmspeicher vom Benutzer mit einem herkömmlichen Programmiergerät für nichtflüchtige Speicher programmiert werden. Durch die Kombination einer vielseitigen 8-Bit-CPU mit Flash auf einem monolithischen Chip ist der Atmel AT89C55WD ein leistungsfähiger Mikrocomputer, der eine äußerst flexible und kostengünstige Lösung für viele eingebettete Steuerungsanwendungen bietet. Der AT89C55WD bietet die folgenden Standardfunktionen: 20K Bytes Flash, 256 Bytes RAM, 32 E/A-Leitungen, drei 16-Bit-Timer/Zähler, eine Sechsvektor-, Zwei-Level-Interrupt-Architektur, eine serielle Vollduplex-Schnittstelle, einen On-Chip-Oszillator und eine Taktschaltung. Darüber hinaus ist der AT89C55WD mit statischer Logik für den Betrieb bis hinunter zur Nullfrequenz ausgelegt und unterstützt zwei per Software wählbare Energiesparmodi. Der Idle-Modus stoppt die CPU, während das RAM, der Timer/Zähler, die serielle Schnittstelle und das Interrupt-System weiter arbeiten können. Der Abschaltmodus speichert den RAM-Inhalt, friert jedoch den Oszillator ein und deaktiviert alle anderen Chipfunktionen bis zum nächsten externen Interrupt oder Hardware-Reset.

Merkmale:
- Kompatibel mit MCS®-51-Produkten
- Reprogrammierbarer Flash-Speicher von 20K Bytes
- Ausdauer: 10.000 Schreib-/Löschzyklen
- 4V bis 5,5V Betriebsbereich
- Vollständig statischer Betrieb: 0 Hz bis 33 MHz
- Dreistufige Programmspeichersperre
- 256 x 8-Bit interner RAM
- 32 programmierbare E/A-Leitungen
- Drei 16-Bit-Timer/Zähler
- Acht Unterbrechungsquellen
- Programmierbarer serieller Kanal
- Leerlauf- und Abschaltmodi mit geringer Leistung
- Unterbrechungswiederherstellung aus dem Abschaltmodus
- Hardware-Watchdog-Timer
- Dualer Daten-Zeiger
- Ausschalt-Flagge
- Grüne (Pb/Halbzeugfreie) Verpackungsoption
