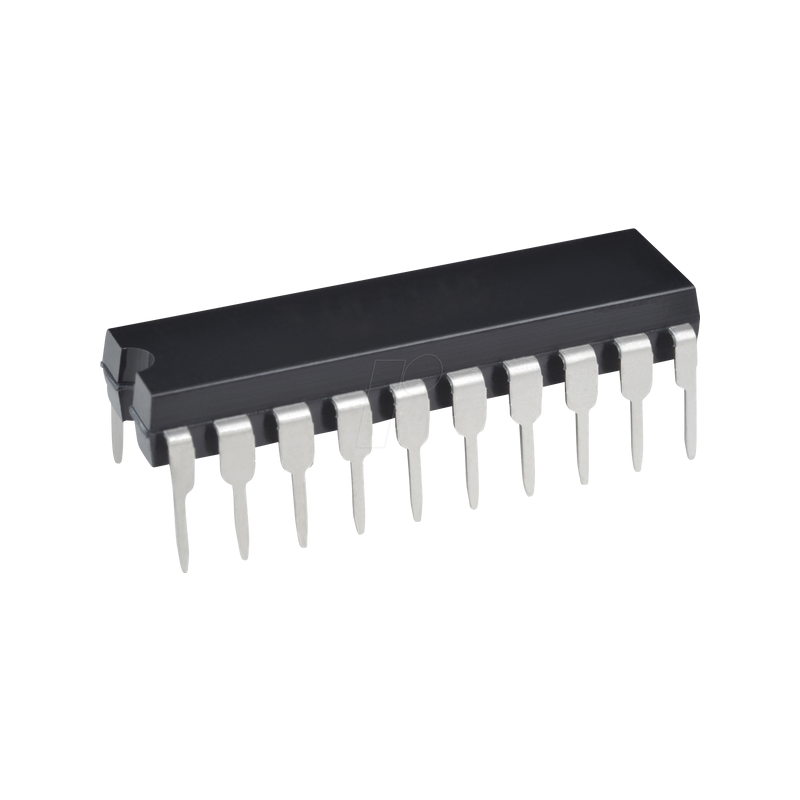

8-Bit-MCS-8051-Mikrocontroller, 4 KB, 24 MHz, PDIP-20

8-Bit-Mikrocontroller mit 4K-Byte-Flash

Beschreibung
Der AT89C4051 ist ein CMOS-8-Bit-Mikrocontroller mit niedriger Spannung und hoher Leistung, der über einen programmierbaren und löschbaren Nur-Lese-Speicher von 4K Byte Flash verfügt. Der Baustein wird unter Verwendung der nichtflüchtigen Speichertechnologie von Atmel mit hoher Dichte hergestellt und ist mit dem Industriestandard MCS-51-Befehlssatz kompatibel. Durch die Kombination einer vielseitigen 8-Bit-CPU mit Flash auf einem monolithischen Chip ist der AT89C4051 von Atmel ein leistungsfähiger Mikrocontroller, der eine hochflexible und kostengünstige Lösung für viele eingebettete Steuerungsanwendungen bietet. Der AT89C4051 bietet die folgenden Standardfunktionen: 4K Bytes Flash, 128 Bytes RAM, 15 E/A-Leitungen, zwei 16-Bit-Timer/Zähler, eine Interrupt-Architektur mit fünf Vektoren und zwei Ebenen, eine serielle Vollduplex-Schnittstelle, einen Präzisions-Analogkomparator, einen On-Chip-Oszillator und eine Taktschaltung. Darüber hinaus ist der AT89C4051 mit statischer Logik für den Betrieb bis hinunter zur Nullfrequenz ausgelegt und unterstützt zwei per Software auswählbare Energiesparmodi. Der Idle-Modus stoppt die CPU, während das RAM, der Timer/Zähler, die serielle Schnittstelle und das Interrupt-System weiter arbeiten können. Der Stromsparmodus speichert den RAM-Inhalt, friert jedoch den Oszillator ein und deaktiviert alle anderen Chipfunktionen bis zum nächsten Hardware-Reset.

Merkmale:
- Kompatibel mit MCS®51-Produkten
- 4K Byte reprogrammierbarer Flash-Speicher, Ausdauer: 10.000 Schreib-/Löschzyklen
- 2,7V bis 6V Betriebsbereich
- Vollständig statischer Betrieb: 0 Hz bis 24 MHz
- Zweistufige Programmspeichersperre
- 128 x 8-Bit interner RAM
- 15 Programmierbare E/A-Leitungen
- Zwei 16-Bit-Timer/Zähler
- Sechs Unterbrechungsquellen
- Programmierbarer serieller UART-Kanal
- Direkte LED-Antriebsausgänge
- On-Chip-Analogkomparator
- Leerlauf- und Abschaltmodi mit geringer Leistung
- Brown-out-Erkennung
- Einschalt-Rückstellung (POR)
- Grüne (Pb/Halbstofffreie/RoHS-konforme) Verpackung
