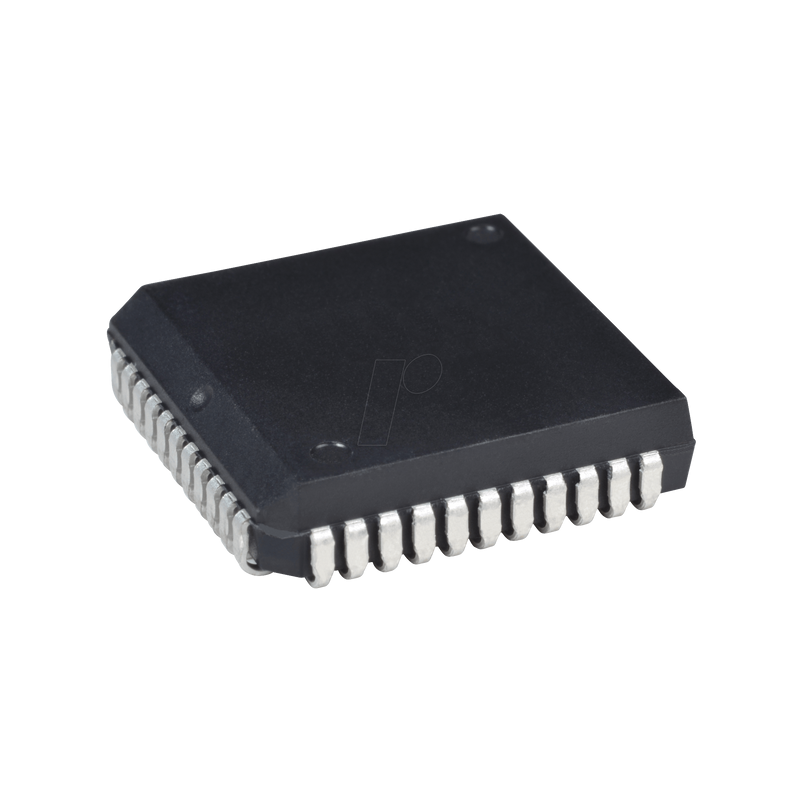

8-Bit-MCS-8051-Mikrocontroller, 64 KB, 40 MHz, PLCC-44

Erweiterte 8-Bit-MCU mit CAN-Controller und Flash-Speicher

Beschreibung:
Der AT89C51CC03 ist ein Mitglied der Familie von 8-Bit-Mikrocontrollern für CAN-Netzwerkanwendungen. Im X2-Modus erreicht eine maximale externe Taktrate von 20 MHz eine Zykluszeit von 300 ns. Neben dem vollständigen CAN-Controller bietet der AT89C51CC03 64K Bytes Flash-Speicher einschließlich In-System-Programmierung (ISP), 2K Bytes Boot-Flash-Speicher, 2K Bytes EEPROM und 2048 Byte ERAM. Das Hauptaugenmerk liegt auf der Reduzierung der elektromagnetischen Emission von AT89C51CC03.

Merkmale
- 80C51 Kern-Architektur
- 256 Byte On-Chip-RAM
- 2048 Byte On-Chip-ERAM
- 64K Byte On-Chip-Flash-Speicher
- Vorratsdatenspeicherung: 10 Jahre bei 85°C
- Lese-/Schreib-Zyklus: 100K
- 2K Byte On-Chip-Flash für Bootloader
- 2K Bytes eines On-Chip-EEPROM Lese-/Schreib-Zyklus: 100K
- Integrierter Leistungsmonitor (POR: PFD) zur Überwachung der internen Stromversorgung
- 14-Quellen 4-Level-Unterbrechungen
- Drei 16-Bit-Timer/Zähler
- Voll-Duplex-UART-kompatibel 80C51
- Hochgeschwindigkeits-Architektur
- Im Standardmodus:
40 MHz (Vcc 3V bis 5,5V, sowohl interne als auch externe Code-Ausführung)
60 MHz (Vcc 4,5V bis 5,5V und nur interne Code-Ausführung)
- Im X2-Modus (6 Uhren/Maschinenzyklus)
20 MHz (Vcc 3V bis 5,5V, sowohl interne als auch externe Code-Ausführung)
30 MHz (Vcc 4,5V bis 5,5V und nur interne Code-Ausführung)
- Fünf Ports: 32 + 4 digitale E/A-Leitungen
- Fünfkanalige 16-Bit-PCA mit
- PWM (8-Bit)
- Hochgeschwindigkeits-Ausgabe
- Timer- und Randerfassung
- Doppelter Datenzeiger
- 21-Bit-WatchDog-Timer (7 programmierbare Bits)
- Ein Analog-Digital-Wandler (ADC) mit 10 Bit Auflösung und 8 gemultiplexten Eingängen
- SPI-Schnittstelle, (nur PLCC52- und VPFP64-Gehäuse)
- Vollständiger CAN-Controller
- Vollständig konform mit CAN Rev 2.0A und 2.0B
- Optimierte Struktur für das Kommunikationsmanagement (über SFR)
- 15 Unabhängige Nachrichtenobjekte
- Jedes Nachrichtenobjekt beim Senden oder Empfangen programmierbar
- Individuelle Tag- und Maskenfilter mit bis zu 29-Bit-Identifier/Kanal
- 8-Byte-Zyklisches Datenregister (FIFO)/Nachrichtenobjekt
- 16-Bit-Status- und Steuerregister/Meldungsobjekt
- 16-Bit-Zeitstempel-Register/Meldungsobjekt
- CAN-Spezifikation 2.0 Teil A oder 2.0 Teil B für jede Nachricht programmierbar Objekt
- Zugang zu Message Object Control und Datenregistern über SFR
- Programmierbare Empfangspuffer-Länge bis zu 15 Nachrichtenobjekte
- Prioritätsverwaltung des Empfangs von Treffern auf mehrere Nachrichtenobjekte bei der Gleiche Zeit (grundlegende CAN-Funktionalität)
- Prioritätsmanagement für die Übertragung
- Unterbrechung bei Meldungsobjekt-Überlauf
- Unterstützt
- Zeitgesteuerte Kommunikation
- Autobaud und Listening-Modus
- Programmierbarer automatischer Antwortmodus
- 1 Mbit/s maximale Übertragungsrate bei 8 MHz (1) Quarzfrequenz im X2-Modus
- Lesbare Fehlerzähler
- Programmierbare Verbindung zum On-Chip-Timer für Zeitstempelung und Netzwerk Sync.
- Unabhängiger Baudraten-Vorskalierer
- Daten-, Remote-, Fehler- und Überlast-Rahmenbehandlung
- On-Chip-Emulationslogik (Erweitertes Hook-System)
- Stromsparmodi
- Leerlauf-Modus
- Abschaltmodus
- Stromversorgung: 3 Volt bis 5,5 Volt
- Temperaturbereich: Industrie (-40° bis +85°C), Fahrzeugbau (-40°C bis +125°C)
- Bauformen: VQFP44, PLCC44, VQFP64, PLCC52
