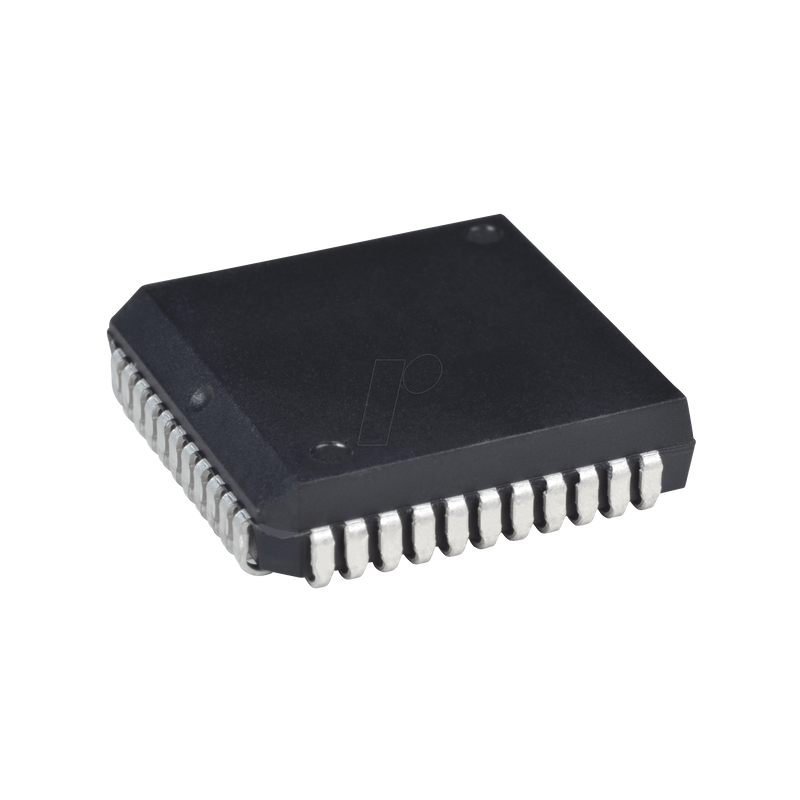

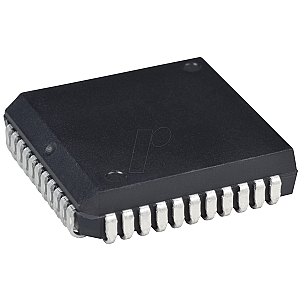

8-Bit-MCS-8051-Mikrocontroller, 64 KB, 60 MHz, PLCC-44

Atmel C51 8bit ISP-Flash MCU
Gehäuse: PLCC-44
Clock-Speed: 0-60 MHz
Vcc: 2,7-5,5V
RAM: 2048 Byte
EEPROM: 2kB
II/O Pins: 32
Timer: 3
Watchdog, Progr. Counter Array

Beschreibung:
AT89C51RD2/ED2 ist eine hochleistungsfähige CMOS-Flash-Version des 80C51 CMOS Single-Chip 8-Bit-Mikrocontrollers. Er enthält einen 64-Kbyte-Flash-Speicherblock für Code und für Daten. Der 64-Kbyte-Flash-Speicher kann entweder im Parallelmodus oder im seriellen Modus mit der ISP-Fähigkeit oder mit Software programmiert werden. Die Programmierspannung wird intern über den Standard-VCC-Pin erzeugt. Der AT89C51RD2/ED2 behält alle Eigenschaften des Atmel 80C52 mit 256 Byte internem RAM, einem 9-Quellen-4-Level-Interrupt-Controller und drei Timer/Counter. Der AT89C51ED2 bietet 2048 Byte EEPROM zur nichtflüchtigen Datenspeicherung. Darüber hinaus verfügt der AT89C51RD2/ED2 über ein programmierbares Counter-Array, ein XRAM von 1792 Bytes, einen Hardware-Watchdog-Timer, eine SPI-Schnittstelle, eine Tastatur, einen vielseitigeren seriellen Kanal, der die Multiprozessor-Kommunikation erleichtert (EUART), und einen Mechanismus zur Geschwindigkeitsverbesserung (X2-Modus). Das vollständig statische Design des AT89C51RD2/ED2 ermöglicht es, den Stromverbrauch des Systems zu reduzieren, indem die Taktfrequenz ohne Datenverlust auf einen beliebigen Wert, einschließlich DC, herabgesetzt wird. Der AT89C51RD2/ED2 verfügt über 2 per Software auswählbare Modi mit reduzierter Aktivität und einen 8-Bit-Taktvorskalierer zur weiteren Reduzierung des Stromverbrauchs. Im Idle-Modus ist die CPU eingefroren, während die Peripheriegeräte und das Interrupt-System noch in Betrieb sind. Im Power-Down-Modus wird der RAM-Speicher geschont, und alle anderen Funktionen sind außer Betrieb. Die zusätzlichen Funktionen des AT89C51RD2/ED2 machen den AT89C51RD2/ED2 noch leistungsfähiger für Anwendungen, die Pulsweitenmodulation, Hochgeschwindigkeits-E/A und Zählfunktionen benötigen, wie z.B. Alarme, Motorsteuerung, schnurgebundene Telefone und Smartcard-Lesegeräte
