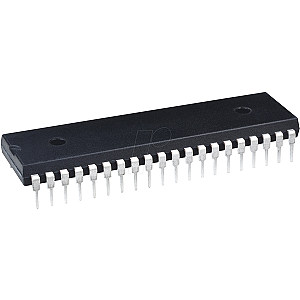

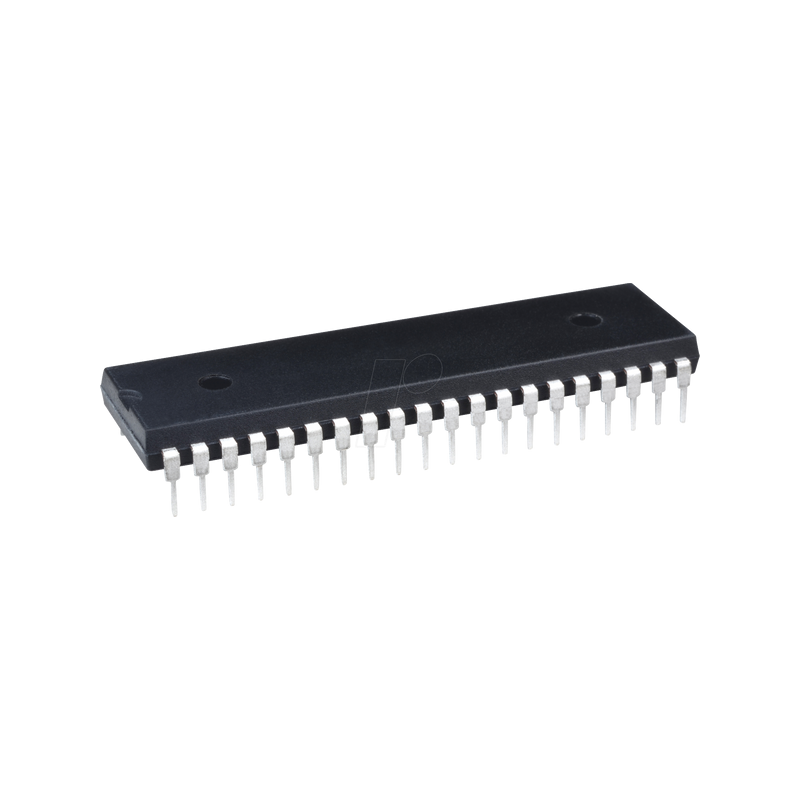

8-Bit-MCS-8051-Mikrocontroller, ROMless, 40 MHz, DIP-40

Die Mikrocontroller AT80C51RD2 sind High-Performance-Versionen der 8-Bit-Mikrocontroller 80C51. Sie behalten alle Funktionen des Atmel 80C52 mit 256 Byte internem RAM, einem Interrupt-Controller mit 7 Source und 4 Level und drei Timern / Zählern bei.
Darüber hinaus verfügen die Mikrocontroller über ein programmierbares Timer-Array, einen 1024-Byte-XRAM, einen Hardware-Watchdog-Timer, eine Tastaturschnittstelle, einen vielseitigeren seriellen Kanal, der die Multiprozessor-Kommunikation (EUART) erleichtert, und einen Mechanismus zur Speed-Verbesserung (X2-Modus). Die Mikrocontroller verfügen über 2 per Software wählbare Modi für reduzierte Aktivität und einen 8-Bit-clock prescaler zur weiteren Reduzierung des Stromverbrauchs.
Im Idle-Modus ist die CPU eingefroren, während die Peripherie und das Interrupt-System noch in Betrieb sind. Im Power-Down-Modus wird der RAM gespeichert und alle anderen Funktionen sind außer Kraft gesetzt.

Features
- 80C52 Compatible
- Four 8-bit I/O Ports
- Three 16-bit Timer/Counters
- 256 Bytes Scratch Pad RAM
- 8 Interrupt Sources with 4 Priority Levels
- Dual Data Pointer

- Variable Length MOVX for Slow RAM/Peripherals

- High-speed Architecture
- 10 to 40 MHz in Standard Mode

- 16K/32K Bytes On-Chip ROM Program

- AT80C51RD2 ROMless Versions

- On-Chip 1024 bytes Expanded RAM (XRAM)
- Software Selectable Size (0, 256, 512, 768, 1024 bytes)
- 256 Bytes Selected at Reset

- Keyboard Interrupt Interface on Port P1

- 8-bit Clock Prescaler

- 64K Program and Data Memory Spaces

- Improved X2 Mode with Independant Selection for CPU and Each Peripheral

- Programmable Counter Array 5 Channels with:
- High-speed Output
- Compare/Capture
- Pulse Width Modulator
- Watchdog Timer Capabilities

- Asynchronous Port Reset

- Full Duplex Enhanced UART

- Dedicated Baud Rate Generator for UART

- Low EMI (Inhibit ALE)

- Hardware Watchdog Timer (One-time Enabled with Reset-out)

- Power Control Modes
- Idle Mode
- Power-down Mode
- Power-off Flag

- Power Supply: 2.7V to 5.5V

- Temperature Ranges: -48 to +85°C)

- Packages: PDIL40, PLCC44
