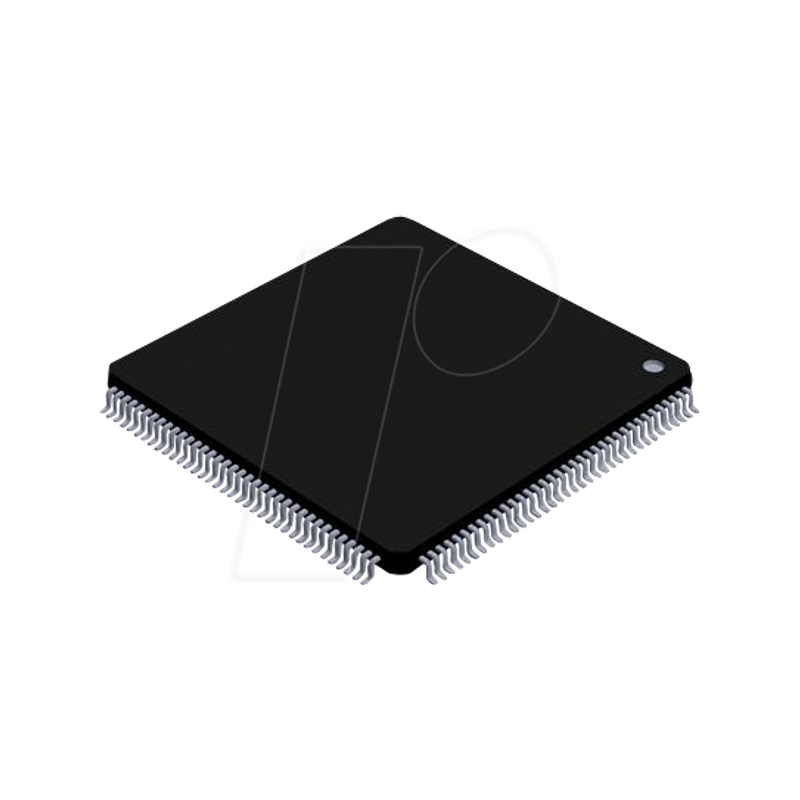

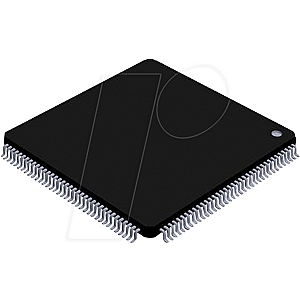

8-Bit Mikrocontroller, eZ80AcclaimPlus!, LQFP-144

Der Baustein eZ80F91 von Zilog ist ein Mitglied der eZ80Acclaim!-Familie von Zilog. Flash Application-Specific Standard Products (ASSPs). Die eZ80F91 MCU ist ein Hochgeschwindigkeits-ASP mit einer maximalen Taktrate von 50 MHz und Single-Cycle-Befehlsabruf. Sie arbeitet im Z80-kompatiblen Adressierungsmodus (64 KB) oder im vollen 24-Bit-Adressierungsmodus (16 MB). Dank der umfangreichen Peripherie des eZ80F91 eignet er sich für eine Vielzahl von Anwendungen, einschließlich industrieller Steuerung, eingebetteter Kommunikation und Point-of-Sale-Terminals.

Merkmale
- Hochleistungsfähiger eZ80-CPU-Kern mit Einzelzyklus-Befehlsabruf und Pipelining
- 10/100 BaseT-Ethernet-Medienzugriffs-Controller mit medienunabhängiger Schnittstelle
(MII)
- 256 KB Flash-Speicher
- 16 KB SRAM (8 KB Benutzer und 8 KB Ethernet)
- Stromsparende Funktionen wie SLEEP-Modus, HALT-Modus und selektive Peripherie
Abschaltsteuerung
- Zwei Universal Asynchronous Receiver/Transmitter (UART) mit unabhängigen Baudratengeneratoren
Raten-Generatoren (BRG)
- Serielle Peripherieschnittstelle (SPI) mit unabhängigem Taktgenerator
- I2C mit unabhängigem Taktgenerator
- IrDA-kompatibler Infrarot-Encoder/Decoder
- Glueless externe Peripherieschnittstelle mit 4 Chip Selects, individuellen Wait State Generatoren,
einem externen WAIT-Eingangspin; unterstützt Z80-, Intel- und Motorola-ähnliche Busse
- Vectored Interrupts mit fester Priorität (sowohl intern als auch extern) und Interrupt-Controller
- Echtzeituhr mit separatem VDD-Pin für Batteriesicherung und wählbarem On-Chip
32-kHz-Oszillator oder externer 50/60-Hz-Eingang
- Vier 16-Bit-Zähler/Timer mit Vorskalierern und direkter Ansteuerung der Eingänge/Ausgänge
- Watchdog-Timer mit interner Oszillator-Taktung als Option
- 32 Bit Allzweck-Eingänge/Ausgänge (GPIO)
- On-Chip-Instrumentierung (OCI™) und Zilog-Debug-Schnittstellen (ZDI)
- IEEE 1149.1-kompatible JTAG-Schnittstelle
