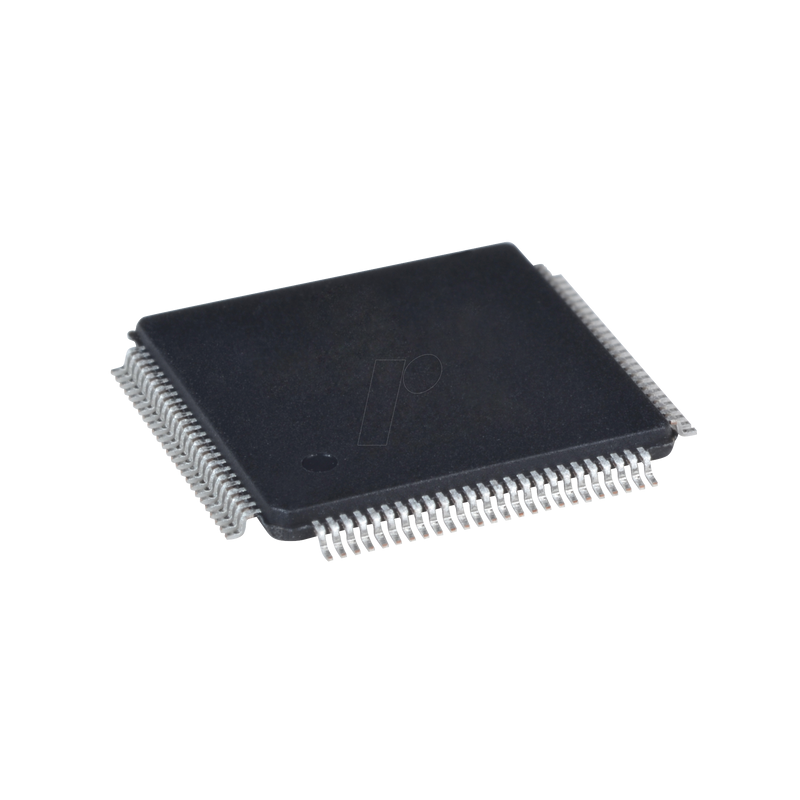

8-Bit Mikrocontroller, eZ80AcclaimPlus!, LQFP-144

Der eZ80F92 von Zilog ist ein Hochgeschwindigkeits-Single-Cycle-Befehlsabruf-Mikrocontroller mit einer maximalen Taktrate von 20 MHz. Er ist das erste Mitglied der neuen eZ80Acclaim!® Produktfamilie von Zilog, die einen On-Chip-Flash-Programmspeicher bietet.
Der eZ80F92-Baustein kann im Z80®-kompatiblen Adressierungsmodus (64 KB) oder im vollen 24-Bit-Adressierungsmodus (16 MB) arbeiten. Die reichhaltige Peripherieausstattung des eZ80F92-Bausteins macht ihn für eine Vielzahl von Anwendungen geeignet, darunter industrielle Steuerung, eingebettete Kommunikation
und Point-of-Sale-Terminals.

Merkmale
- Hochleistungsfähiger eZ80®-CPU-Kern mit Einzelzyklus-Befehlsabruf und Pipelining1
- eZ80F92 enthält 128 KB Flash-Speicher und 8 KB SRAM
- eZ80F93 enthält 64 KB Flash-Speicher und 4 KB SRAM
- Stromsparfunktionen wie SLEEP-Modus, HALT-Modus und selektive Peripherie
Stromsparmodus
- Zwei UARTs mit unabhängigen Baudratengeneratoren
- SPI mit unabhängigem Taktgenerator
- I2C mit unabhängigem Taktgenerator
- IrDA-kompatibler Infrarot-Encoder/Decoder
- Neue DMA-ähnliche CPU-Befehle für effiziente Blockdatenübertragung
- Glueless externe Peripherieschnittstelle mit 4 Chip Selects, individuellen Wait State
Generatoren und einem externen WAIT-Eingangspin - unterstützt Z80-, Intel- und Motorolastyle
Busse
- Vectored Interrupts mit fester Priorität (sowohl intern als auch extern) und Interrupt-Controller
- Echtzeituhr mit chipinternem 32-kHz-Oszillator, wählbarem 50/60-Hz-Eingang und
separater VDD-Pin für Batterie-Backup
- Sechs 16-Bit-Zähler/Timer mit Taktteilern und direkter Ansteuerung der Ein- und Ausgänge
