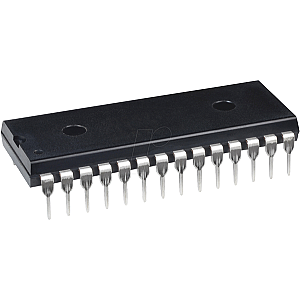

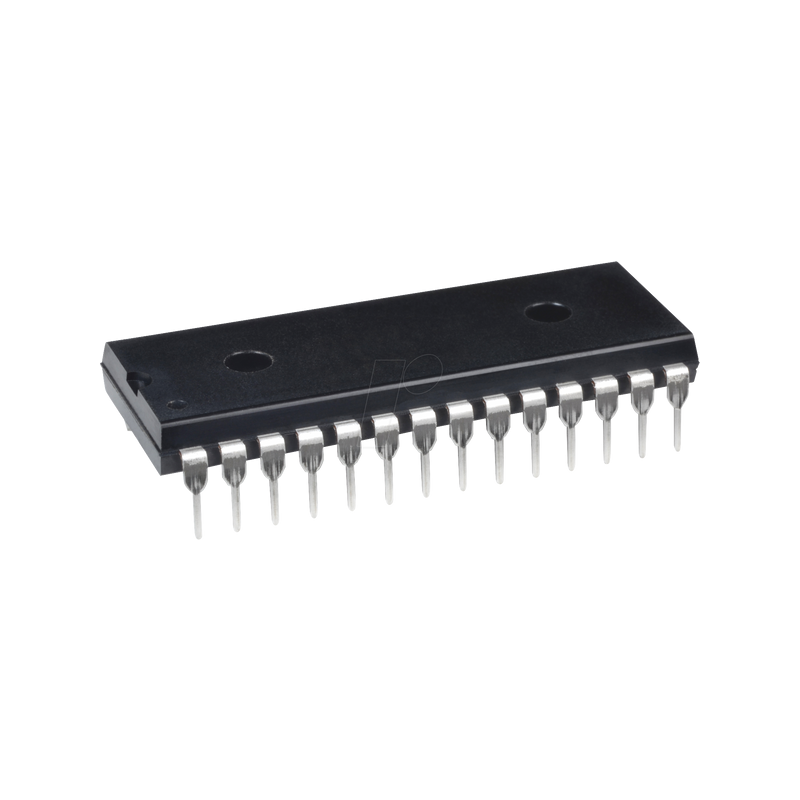

8-Bit-PIC-Mikrocontroller, 56 KB, 32 MHz, 2,3 - 5,5 V, DIP-28

PIC16(L)F18855-57/18875-77
Voll ausgestattete 28/40/44-Pin-Mikrocontroller

Beschreibung
Die PIC16(L)F18856/76 Mikrocontroller verfügen über analoge, kernunabhängige Peripherie und Kommunikationsperipherie, kombiniert mit eXtreme Low-Power (XLP)-Technologie für eine breite Palette von Allzweck- und Low-Power-Anwendungen. Die Familie wird mit CRC/SCAN, Hardware Limit Timer (HLT) und Windowed Watchdog Timer (WWDT) ausgestattet sein, um Kunden zu unterstützen, die ihrer Anwendung Sicherheit hinzufügen wollen. Zusätzlich enthält diese Familie bis zu 28 KB Flash-Speicher sowie einen 10-Bit-ADC mit Berechnungserweiterung (ADC2) für die automatisierte Signalanalyse, um die Komplexität der Anwendung zu reduzieren.

Kernmerkmale:
- C-Compiler-optimierte RISC-Architektur
- Nur 49 Befehle
- Arbeitsgeschwindigkeit:
- DC - 32 MHz Takteingang
- 125 ns minimaler Befehlszyklus
- Interrupt-Fähigkeit
- 16-stufiger tiefer Hardware-Stack
- Drei 8-Bit-Timer (TMR2/4/6) mit Hardware-Limit-Timer (HLT)-Erweiterungen
- Vier 16-Bit-Timer (TMR0/1/3/5)
- Stromsparender Power-on-Reset (POR)
- Konfigurierbarer Einschalt-Timer (PWRTE)
- Brown-out-Reset (BOR) mit schneller Wiederherstellung
- Option für stromsparenden BOR (LPBOR)
- Windowed Watchdog Timer (WWDT):
- Variable Auswahl des Vorteilers
- Variable Auswahl der Fenstergröße
- Alle Quellen in Hardware oder Software konfigurierbar
- Programmierbarer Code-Schutz

Speicher
- Bis zu 28 KB Flash-Programmspeicher
- Bis zu 2 KB Daten-SRAM
- 256B EEPROM
- Direkter, indirekter und relativer Adressierungsmodus

Betriebseigenschaften
- Betriebsspannungsbereich:
- 1,8V bis 3,6V (PIC16LF18856/76)
- 2,3V bis 5,5V (PIC16F18856/76)
- Temperaturbereich:
- Industriell: -40°C bis 85°C
- Erweitert: -40°C bis 125°C

Stromsparfunktionalität
- DOZE-Modus: Möglichkeit, den CPU-Kern langsamer als den Systemtakt laufen zu lassen
- IDLE-Modus: Möglichkeit, den CPU-Kern anzuhalten, während die interne Peripherie weiterläuft
- Ruhemodus: Geringste Leistungsaufnahme
- Peripheriemodul-Deaktivierung (PMD):
- Möglichkeit zur Deaktivierung von Hardware-Modulen, um den Stromverbrauch von nicht genutzter Peripherie zu minimieren

eXtreme Low-Power (XLP)-Funktionen
- Schlafmodus: 50 nA @ 1,8V, typisch
- Watchdog-Timer: 500 nA @ 1,8V, typisch
- Sekundärer Oszillator: 500 nA @ 32 kHz
- Betriebsstrom:
- 8 µA @ 32 kHz, 1,8V, typisch
- 32 µA/MHz @ 1,8V, typisch

Digitale Peripheriegeräte
- Vier konfigurierbare Logikzellen (CLC): Integrierte kombinatorische + sequentielle Logik
- Drei komplementäre Wellenformgeneratoren (CWG):
- Ansteigende und abfallende Flanke Totzonensteuerung
- Vollbrücke, Halbbrücke, 1-Kanal-Ansteuerung
- Mehrere Signalquellen
- Fünf Capture/Compare/PWM (CCP)-Module:
- 16-Bit-Auflösung für Capture/Compare-Modi
- 10-Bit-Auflösung für den PWM-Modus
- 10-Bit-PWM: Zwei 10-Bit-PWMs
- Numerisch gesteuerter Oszillator (NCO):
- Erzeugt eine echte lineare Frequenzsteuerung und erhöhte Frequenzauflösung
- Eingangstakt: 0 Hz < FNCO < 32 MHz
- Auflösung: FNCO/220
- Zwei Signalmess-Timer (SMT):
- 24-Bit-Signalmessungs-Timer
- Bis zu 12 verschiedene Erfassungsmodi
- Zyklische Redundanzprüfung (CRC/SCAN):
- 16-Bit CRC
- Scannt den Speicher auf NVM-Integrität
- Kommunikation:
- EUSART, RS-232, RS-485, LIN-kompatibel
- Zwei SPI
- Zwei I2C, SMBus, PMBus™-kompatibel
- Bis zu 36 E/A-Pins:
- Individuell programmierbare Pull-Ups
- Slew-Rate-Steuerung
- Interrupt-on-change mit Flankenauswahl
- Eingangspegel-Auswahlsteuerung (ST oder TTL)
- Digitale Open-Drain-Freigabe
- Strommodus-Freigabe
- Peripherie-Pin-Auswahl (PPS): Ermöglicht Pin-Mapping der digitalen E/A
- Datensignal-Modulator (DSM)
- Moduliert ein Trägersignal mit digitalen Daten, um kundenspezifische trägersynchrone Ausgangswellenformen zu erzeugen

Analoge Peripheriegeräte
- Analog-Digital-Wandler mit Berechnung (ADC2):
- 10 Bit mit bis zu 35 externen Kanälen
- Automatisiertes Post-Processing
- Automatisiert mathematische Funktionen auf Eingangssignalen: Mittelwertbildung, Filterberechnungen, Überabtastung und Schwellenwertvergleich
- Arbeitet im Sleep-Modus
- Zwei Komparatoren (COMP):
- Feste Spannungsreferenz an (nicht) invertierenden Eingang(en)
- Komparatorausgänge von außen zugänglich
- 5-Bit-Digital-Analog-Wandler (DAC):
- 5-Bit-Auflösung, Rail-to-Rail
- Auswahl der positiven Referenz
- Ungepufferter I/O-Pin-Ausgang
- Interne Verbindungen zu ADCs und Komparatoren
- Spannungsreferenz:
- Feste Spannungsreferenz mit 1,024V, 2,048V und 4,096V Ausgangspegel

Flexible Oszillator-Struktur
- Hochpräziser interner Oszillator:
- Per Software wählbarer Frequenzbereich bis zu 32 MHz, ±1% typisch
- x2/x4 PLL mit internen und externen Quellen
- Interner 32-kHz-Oszillator mit geringer Leistung (LFINTOSC)
- Externer 32-kHz-Quarzoszillator (SOSC)
- Externer Oszillatorblock mit:
- Drei Quarz-/Resonatormodi bis zu 20 MHz
- Drei externe Taktmodi bis zu 20 MHz
- Fail-Safe-Taktüberwachung:
- Ermöglicht ein sicheres Herunterfahren, wenn der Peripherietakt ausfällt
- Oszillator-Start-up-Timer (OST)
- Gewährleistet die Stabilität des Quarzoszillators Ressourcen
