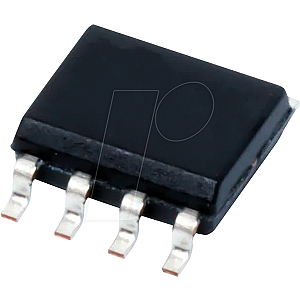

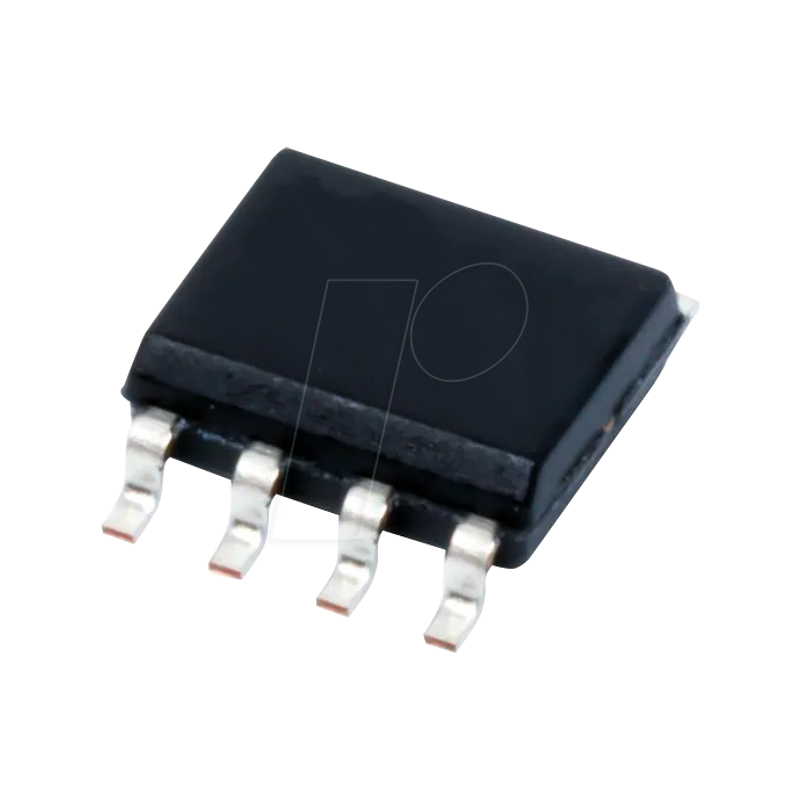

8-Bit-PICmicro Mikrocontroller, 0,768 KB, 4 MHz, SO-8

8-Bit-CMOS-Mikrocontroller

Beschreibung:
Der PIC12C5XX von Microchip Technology ist eine Familie von kostengünstigen, leistungsstarken, voll statischen 8-Bit-CMOS-Mikrocontrollern auf EEPROM/EPROM/ROM-Basis. Er verwendet eine RISC-Architektur mit nur 33 Einzelwort-/Einzelzyklus-Befehlen. Alle Befehle sind Einzelzyklus-Befehle (1 ms) mit Ausnahme der Programmverzweigungen, die zwei Zyklen benötigen. Der PIC12C5XX bietet eine um eine Größenordnung höhere Leistung als seine Konkurrenten in der gleichen Preiskategorie. Die 12-Bit breiten Instruktionen sind hochsymmetrisch, was im Vergleich zu anderen 8-Bit-Mikrocontrollern seiner Klasse zu einer 2:1-Codekomprimierung führt. Der einfach zu verwendende und leicht zu merkende Befehlssatz reduziert die Entwicklungszeit erheblich. Die PIC12C5XX-Produkte sind mit speziellen Funktionen ausgestattet, die die Systemkosten und den Stromverbrauch senken. Der Power-On Reset (POR) und der Device Reset Timer (DRT) machen eine externe Reset-Schaltung überflüssig. Es stehen vier Oszillator-Konfigurationen zur Auswahl, darunter der interne INTRC-Oszillator-Modus und der stromsparende LP (Low Power)-Oszillator-Modus. Stromsparender SLEEP-Modus, Watchdog-Timer und Code-Schutzfunktionen verbessern ebenfalls die Systemkosten, den Stromverbrauch und die Zuverlässigkeit. Die PIC12C5XX sind in den kostengünstigen One-Time-Programmable (OTP)-Versionen erhältlich, die sich für die Produktion in beliebiger Stückzahl eignen. Der Kunde kann die Preisführerschaft von Microchip bei OTP-Mikrocontrollern voll ausnutzen und gleichzeitig von der Flexibilität des OTP profitieren. Die PIC12C5XX-Produkte werden von einem voll ausgestatteten Makro-Assembler, einem Software-Simulator, einem In-Circuit-Emulator, einem 'C'-Compiler, Fuzzy-Logik-Unterstützungstools, einem kostengünstigen Entwicklungsprogrammierer und einem voll ausgestatteten Programmiergerät unterstützt. Alle Tools werden auf IBMÒ PC und kompatiblen Maschinen unterstützt.

Hochleistungs-RISC-CPU:
- Nur 33 Einzelwort-Anweisungen zu lernen
- Alle Anweisungen sind Einzelzyklus (1 ms), außer Programmzweige, die zweizyklisch sind
- Betriebsgeschwindigkeit: DC - 4 MHz Takteingang DC - 1 ms Befehlszyklus
- 12-Bit breite Anweisungen
- 8-Bit breiter Datenpfad
- Sieben Hardware-Register mit Sonderfunktionen
- Zweistufiger tiefer Hardware-Stapel
- Direkte, indirekte und relative Adressierungsmodi für Daten und Befehle
- Interner 4-MHz-RC-Oszillator mit programmierbarer Kalibrierung
- Serielle In-Circuit-Programmierung

Periphere Merkmale:
- 8-Bit-Echtzeit-Uhr/Zähler (TMR0) mit 8-Bit programmierbarer Vorteiler
- Einschalt-Rückstellung (POR)
- Geräte-Rückstellzeitgeber (DRT)
- Watchdog Timer (WDT) mit eigener On-Chip-RC Oszillator für zuverlässigen Betrieb
- Programmierbarer Code-Schutz
- 1.000.000 Lösch-/Schreibzyklus EEPROM-Daten Erinnerung
- EEPROM-Datenspeicherung > 40 Jahre
- Energiesparender SLEEP-Modus
- Aufwachen aus dem SCHLAFEN beim Pinwechsel
- Interne schwache Pull-ups auf I/O-Pins
- Interner Pull-up am MCLR-Pin
- Wählbare Oszillator-Optionen:
- INTRC: Interner 4-MHz-RC-Oszillator
- EXTRC: Externer kostengünstiger RC-Oszillator
- XT: Standard-Kristall/Resonator
- LP: Energiesparender, niederfrequenter Kristall

CMOS-Technologie:
- CMOS-EPROM/ROM-Technologie mit niedrigem Stromverbrauch und hoher Geschwindigkeit
- Vollständig statischer Entwurf
- Großer Betriebsspannungsbereich
- Großer Temperaturbereich:
- Kommerziell: 0°C bis +70°C
- Industriell: -40°C bis +85°C
- Ausgedehnt: -40°C bis +125°C
- Niedriger Stromverbrauch
- < 2 mA bei 5V, 4 MHz
- 15 mA typisch bei 3V, 32 KHz
- < 1 mA typischer Standby-Strom
