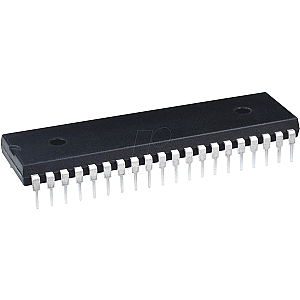

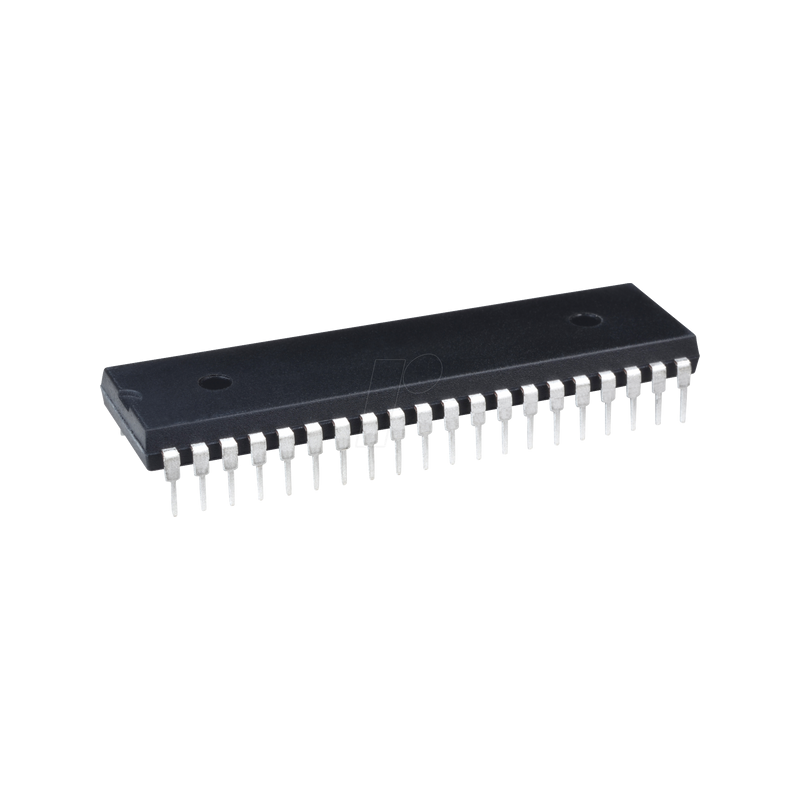

8-Bit-PICmicro Mikrocontroller, 14 KB, 20 MHz, DIP-40

PIC16F877

Beschreibung:
Dieser leistungsstarke (200 Nanosekunden Befehlsausführung) und doch einfach zu programmierende (nur 35 Einzelwortbefehle) CMOS FLASH-basierte 8-Bit-Mikrocontroller packt die leistungsstarke PIC®-Architektur von Microchip in ein 40- oder 44-Pin-Gehäuse und ist aufwärtskompatibel mit den Bausteinen PIC16C5X, PIC12CXXX und PIC16C7X. Der PIC16F877 verfügt über 256 Byte EEPROM-Datenspeicher, Selbstprogrammierung, einen ICD, 8 Kanäle mit 10-Bit-Analog/Digital-Wandler (A/D), 2 zusätzliche Timer, 2 Capture/Compare/PWM-Funktionen, die synchrone serielle Schnittstelle kann entweder als serielle 3-Draht-Peripherieschnittstelle (SPI™) oder als 2-Draht Inter-Integrated Circuit (I²C™) Bus konfiguriert werden und einen Universal Asynchronous Receiver Transmitter (USART). All diese Merkmale machen sie ideal für fortgeschrittenere A/D-Anwendungen in der Automobil-, Industrie-, Haushaltsgeräte- und Verbraucherindustrie.

Parametrik
- Programmspeicher-Typ: Flash
- Größe des Programmspeichers (KB): 14
- CPU-Geschwindigkeit (MIPS/DMIPS): 5
- SRAM (B): 368
- Daten EEPROM/HEF (Bytes): 256
- Digitale Kommunikations-Peripheriegeräte: 1-UART, 1-SPI, 1-I2C1-MSSP(SPI/I2C)
- Erfassung/Vergleich/PWM-Peripheriegeräte: 2 Input-Erfassung, 2 CCP,
- Zeitgeber: 2 x 8-Bit, 1 x 16-Bit
- ADC-Eingang: 8 Kanäle, 10-Bit
- Temperaturbereich (°C): -40 bis 85
- Betriebsspannungsbereich (V): 2 bis 5,5
- Pin-Zahl:40/44
