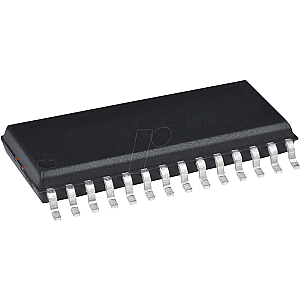

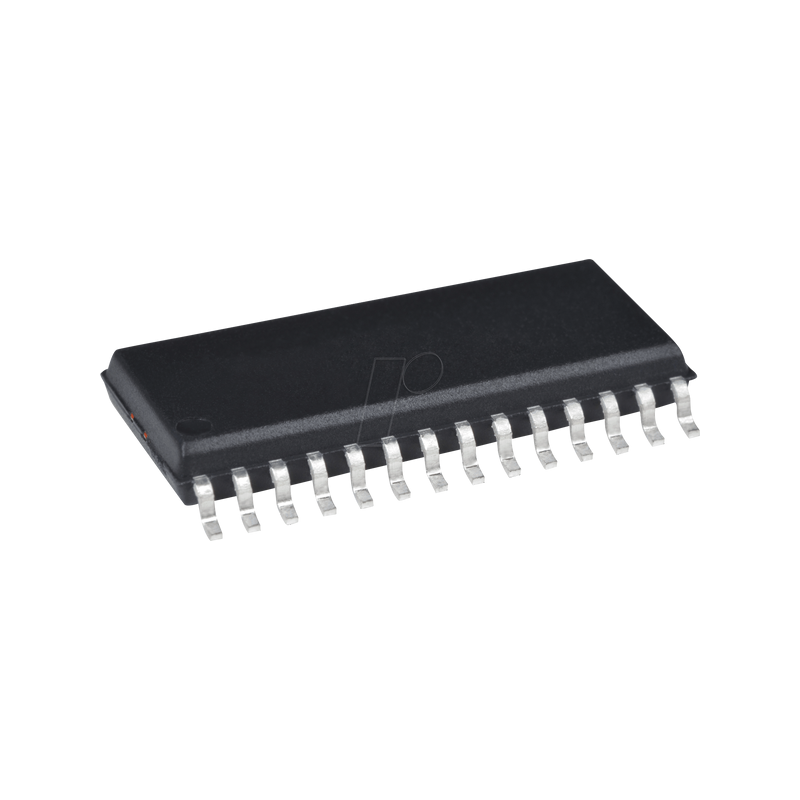

8-Bit-PICmicro Mikrocontroller, 14 KB, 20 MHz, SO-28

MPN PIC16F876A-I/SO Hersteller MICROCHIP

2,87 €

Technische Daten

Allgemeines

Typ PIC Controller

Technologie PIC® Flash

Modell PIC16F876A

Ausführung 1-WDT, ICSP

Bauform SOIC-28

Speicher 8192 x 14

Besonderheiten

CPU Takt 20 MHz

Ausführung

Speicher 14 kByte

RAM 0,368 kByte

EEPROM 256 Byte

I/O-Pins 22

8-bit Timer 2

16-bit Timer 1

PWM 2

Analog Komparator/en 2

Anschlüsse / Schnittstellen

I²C 1

SPI 1

ADC 5

A/E/USART 1

MSSP (SPI/I²C) ja

Elektrische Werte

Versorgungsspannung +2,0 ... +5,5 VDC

Sonstiges

Temperaturbereich -40 ... +85 °C

Herstellerangaben

Hersteller MICROCHIP

Artikelnummer des Herstellers PIC16F876A-I/SO

Verpackungsgewicht 0.001 kg

RoHS konform

EAN/GTIN 9900000754846

Statistische Warennummer 85423190

↓ Datenblatt

PIC16F876A

Allgemeine Beschreibung
Dieser leistungsstarke (200 Nanosekunden Befehlsausführung) und doch einfach zu programmierende (nur 35 Einzelwortbefehle) CMOS FLASH-basierte 8-Bit-Mikrocontroller packt die leistungsstarke PIC®-Architektur von Microchip in ein 28-Pin-Gehäuse und ist aufwärtskompatibel mit den Bausteinen PIC16C5X, PIC12CXXX und PIC16C7X. Der PIC16F876A verfügt über 256 Byte EEPROM-Datenspeicher, Selbstprogrammierung, einen ICD, 2 Komparatoren, 5 Kanäle eines 10-Bit-Analog-Digital-Wandlers (A/D), 2 Capture/Compare/PWM-Funktionen, die synchrone serielle Schnittstelle kann entweder als serielle 3-Draht-Peripherieschnittstelle (SPI™) oder als 2-Draht-Bus mit integriertem Schaltkreis (I²C™) konfiguriert werden, und einen Universal Asynchronous Receiver Transmitter (USART). All diese Merkmale machen sie ideal für fortgeschrittenere A/D-Anwendungen in der Automobil-, Industrie-, Haushaltsgeräte- und Verbraucherindustrie.

Merkmale:
- Programmspeicher-Typ: Flash
- Größe des Programmspeichers (KB): 14
- CPU-Geschwindigkeit (MIPS/DMIPS): 5
- SRAM (B): 368
- Daten EEPROM/HEF (Bytes): 256
- Digitale Kommunikationsperipheriegeräte: 1-UART, 1-SPI, 1-I2C1-MSSP(SPI/I2C)
- Erfassung/Vergleich/PWM-Peripheriegeräte: 2 Input-Erfassung, 2 CCP,
- Zeitgeber: 2 x 8-Bit, 1 x 16-Bit
- ADC-Eingang : 5 Kanäle, 10 Bit
- Anzahl der Komparatoren: 2
- Temperaturbereich (°C) : -40 bis 125
- Betriebsspannungsbereich (V): 2 bis 5,5
- Pins: 28
