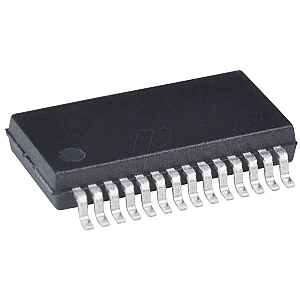

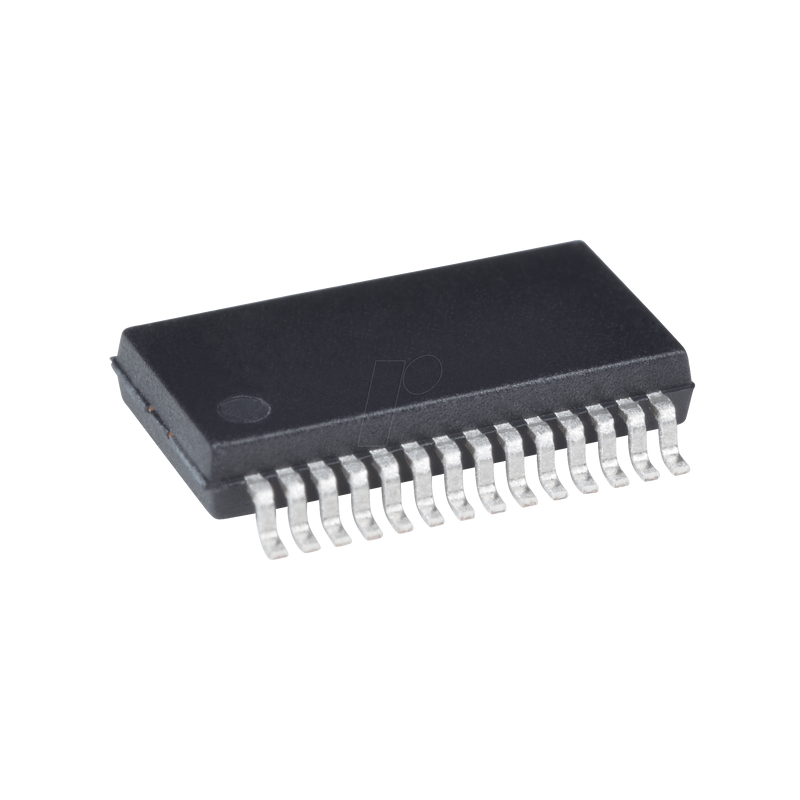

8-Bit-PICmicro Mikrocontroller, 14 KB, 20 MHz, SSOP-28

PIC16F882/883/884/886/887
28/40/44-Pin, Enhanced Flash-basierte 8-Bit CMOS-Mikrocontroller

Hochleistungs-RISC-CPU:
- Nur 35 Anweisungen zu erlernen: Alle Single-Cycle-Befehle außer Verzweigungen
- Betriebsgeschwindigkeit:
- DC - 20 MHz Oszillator/Takteingang
- DC - 200 ns Befehlszyklus
- Interrupt-Fähigkeit
- 8-stufiger tiefer Hardware-Stack
- Direkter, indirekter und relativer Adressierungsmodus

Besondere Mikrocontroller-Merkmale:
- Interner Präzisionsoszillator:
- Werkseitig kalibriert auf ±1%
- Per Software wählbarer Frequenzbereich von 8 MHz bis 31 kHz
- Per Software abstimmbar
- Zwei-Geschwindigkeits-Start-up-Modus
- Quarzausfallerkennung für kritische Anwendungen
- Taktmodus-Umschaltung während des Betriebs für Stromeinsparung
- Stromsparender Sleep-Modus
- Großer Betriebsspannungsbereich (2,0V-5,5V)
- Industrieller und erweiterter Temperaturbereich
- Einschalt-Reset (POR)
- Einschalt-Timer (PWRT) und Oszillator-Start-up Zeitgeber (OST)
- Brown-out-Reset (BOR) mit Software-Steuerung Option
- Erweiterter Low-Current-Watchdog-Timer (WDT) mit On-Chip-Oszillator (per Software wählbar, nominal 268 Sekunden mit vollem Vorteiler) mit Software-Freigabe
- Multiplexed Master Clear mit Pull-up/Eingangs-Pin
- Programmierbarer Code-Schutz
- Flash/EEPROM-Zelle mit hoher Ausdauer:
- 100.000 Schreibvorgänge Flash-Ausdauer
- 1.000.000 Schreibvorgänge EEPROM-Ausdauer
- Flash/Daten-EEPROM-Retention: > 40 Jahre
- Programmspeicher Lesen/Schreiben während der Laufzeit
- In-Circuit-Debugger (auf der Platine)

Low-Power Eigenschaften:
- Standby-Strom: - 50 nA @ 2,0V, typisch
- Betriebsstrom:
- 11µA @ 32 kHz, 2,0V, typisch
- 220µA @ 4 MHz, 2,0V, typisch
- Watchdog-Timer-Strom: - 1µA @ 2,0V, typisch

Peripherie-Merkmale:
- 24/35 I/O-Pins mit individueller Richtungssteuerung:
- Hochstromquelle/-senke für direkte LED-Ansteuerung
- Interrupt-on-Change-Pin
- Individuell programmierbare schwache Pull-ups
- Ultra-Low-Power-Wake-up (ULPWU)
- Analoges Komparatormodul mit:
- Zwei analogen Komparatoren
- Programmierbare On-Chip-Spannungsreferenz (CVREF) Modul (% von VDD)
- Feste Spannungsreferenz (0,6V)
- Komparator-Eingänge und -Ausgänge von außen zugänglich
- SR-Latch-Modus
- Externes Timer1-Gate (Zählerfreigabe)
- A/D-Wandler: 10-Bit-Auflösung und 11/14 Kanäle
- Timer0: 8-Bit-Timer/Counter mit 8-Bit programmierbarem Vorteiler
- Erweiterter Timer1:
- 16-Bit Timer/Zähler mit Vorteiler
- Externer Gate-Eingangsmodus
- Dedizierter stromsparender 32-kHz-Oszillator
- Timer2: 8-Bit Timer/Zähler mit 8-Bit-Periodenregister, Vorteiler und Nachteiler
- Erweitertes Capture, Compare, PWM+ Modul:
- 16-Bit Capture, max. Auflösung 12,5 ns
- Compare, max. Auflösung 200 ns
- 10-Bit-PWM mit 1, 2 oder 4 Ausgangskanälen, programmierbare "Totzeit", max. 20 kHz
- Steuerung des PWM-Ausgangs
- Erfassen, Vergleichen, PWM-Modul:
- 16-Bit Capture, max. Auflösung 12,5 ns
- 16-Bit Compare, max. Auflösung 200 ns
- 10-Bit-PWM, max. Frequenz 20 kHz
- Erweitertes USART-Modul:
- Unterstützt RS-485, RS-232 und LIN 2.0
- Auto-Baud-Erkennung
- Auto-Wake-Up bei Start-Bit
- In-Circuit Serial ProgrammingTM (ICSPTM) über zwei Pins
- Master Synchronous Serial Port (MSSP) Modul unterstützt 3-Draht-SPI (alle 4 Modi) und I2C™ Master- und Slave-Modi mit I2C-Adressmaske
