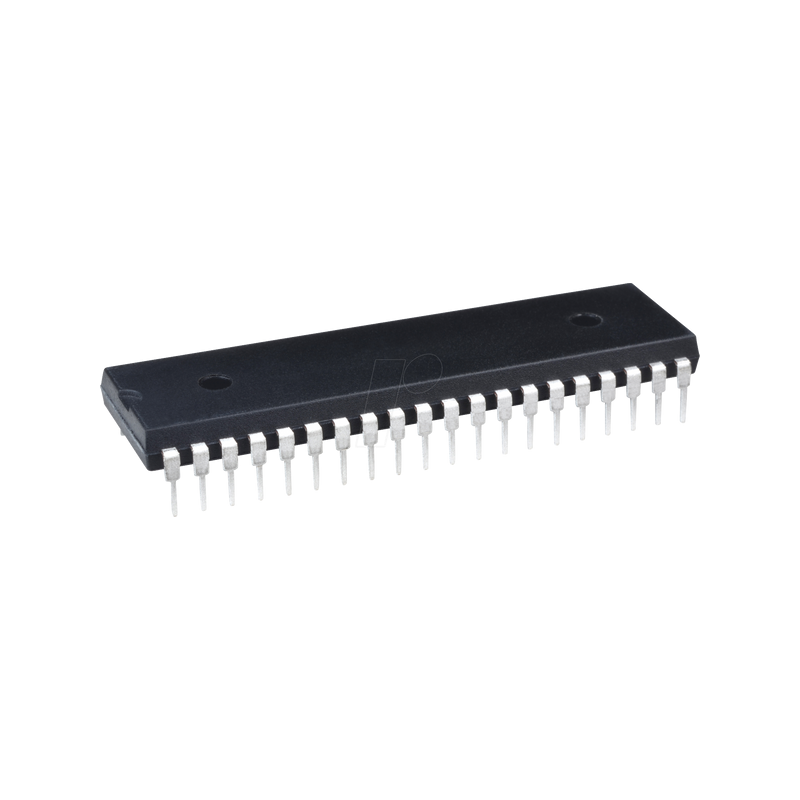

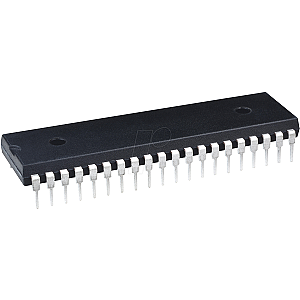

8-Bit-PICmicro Mikrocontroller, 14 KB, 32 MHz, DIP-40

PIC16F1934/6/7 , 28/40/44-Pin Flash-basierte 8-Bit-CMOS-Mikrocontroller mit LCD-Treiber

Hochleistungs-RISC-CPU
- Nur 49 Anweisungen zum Lernen: Alle Einzelzyklus-Anweisungen außer Verzweigungen
- Betriebsgeschwindigkeit:
- DC - 32 MHz Oszillator/Takteingang
- DC - 125 ns Befehlszyklus
- Bis zu 16K x 14 Worte Flash-Programmspeicher
- Bis zu 1024 Byte Datenspeicher (RAM)
- Unterbrechungsmöglichkeit mit automatischer Kontextspeicherung
- 16-stufiger tiefer Hardware-Stapel
- Direkter, indirekter und relativer Adressierungsmodus
- Lesezugriff des Prozessors auf den Programmspeicher
- Pinbelegung Kompatibel mit anderen 28/40/44-poligen Mikrocontrollern PIC16CXXX und PIC16FXXX

Spezielle Mikrocontroller-Merkmale
- Interner Präzisionsoszillator:
- Werkskalibriert auf ±1%, typisch
- Per Software wählbarer Frequenzbereich von 32 MHz bis 31 kHz
- Energiesparender Ruhemodus
- Einschalt-Rückstellung (POR)
- Einschalt-Zeitgeber (PWRT) und Oszillator-Start-Zeitgeber (OST)
- Brown-out-Reset (BOR)
- Wählbar zwischen zwei Reisepunkten
- Option Im Schlaf deaktivieren
- Multiplexed Master Clear mit Pull-up/Eingangspin
- Schutz von programmierbarem Code
- High Endurance Flash/EEPROM-Zelle:
- 100.000 Schreibvorgänge Flash-Lebensdauer
- 1.000.000 schreiben EEPROM-Ausdauer
- Flash/Daten EEPROM Speicherung: > 40 Jahre
- Großer Betriebsspannungsbereich: 1,8V-5,5V

Highlights der Peripheriegeräte
- Bis zu 35 E/A-Pins und 1 Nur-Eingangs-Pin:
- Hochstromquelle/-senke für LED-Direktansteuerung
- Individuell programmierbare Interrupt-on-Pin-Wechselpins
- Individuell programmierbare schwache Pull-ups
- Integrierter LCD-Controller:
- Bis zu 96 Segmente
- Variabler Takteingang
- Kontraststeuerung
- Auswahl der internen Spannungsreferenz
- Capacitive Sensing-Modul (mTouchTM) - Bis zu 16 wählbare Kanäle
- A/D-Wandler:
- 10-Bit-Auflösung und bis zu 14 Kanäle
- Wählbare Spannungsreferenz 1,024/2,048/4,096V
- Timer0: 8-Bit-Timer/Zähler mit programmierbarem 8-Bit-Vorskalierer
- Erweiterter Timer1
- Dedizierter 32-kHz-Oszillatortreiber mit niedriger Leistung
- 16-Bit-Timer/Zähler mit Vorteiler
- Externer Gate-Eingangsmodus mit Toggle- und Einzelschuss-Modus
- Unterbrechung am Gate-Abschluss
- Timer2, 4, 6: 8-Bit-Timer/Zähler mit 8-Bit-Periodenregister, Vorteiler und Nachskalierer
- Zwei Erfassungs-, Vergleichs- und PWM-Module (CCP)
- 16-Bit-Erfassung, max. Auflösung 125 ns
- 16-Bit-Vergleich, max. Auflösung 125 ns
- 10-Bit-PWM, max. Frequenz 31,25 kHz
- Drei Module zur erweiterten Erfassung, Vergleich und PWM (ECCP)
- 3 PWM-Zeitbasis-Optionen
- Automatische Abschaltung und automatischer Neustart
- PWM-Steuerung
- Programmierbare Totbandverzögerung
- Master Synchronous Serial Port (MSSP) mit SPI und I2 CTM mit:
- 7-Bit-Adressmaskierung
- SMBus/PMBusTM-Kompatibilität
- Automatisches Aufwachen beim Start
- Erweiterter Universal-Synchron-Asynchron-Empfänger-Sender (EUSART)
- RS-232-, RS-485- und LIN-kompatibel
- Auto-Baud-Erkennung
- SR-Verriegelung (555 Zeitschaltuhr):
- Mehrere Set/Reset-Eingabeoptionen
- Emuliert 555 Timer-Anwendungen
- 2 Komparatoren:
- Rail-to-Rail-Ein-/Ausgänge
- Steuerung des Leistungsmodus
- Software ermöglicht Hysterese
- Spannungsreferenzmodul:
- Festspannungs-Referenzmodul (FVR) mit 1,024V, 2,048V und 4,096V Ausgangspegel
- 5-Bit-Rail-to-Rail-Widerstands-DAC mit positiver und negativer Referenzauswahl
