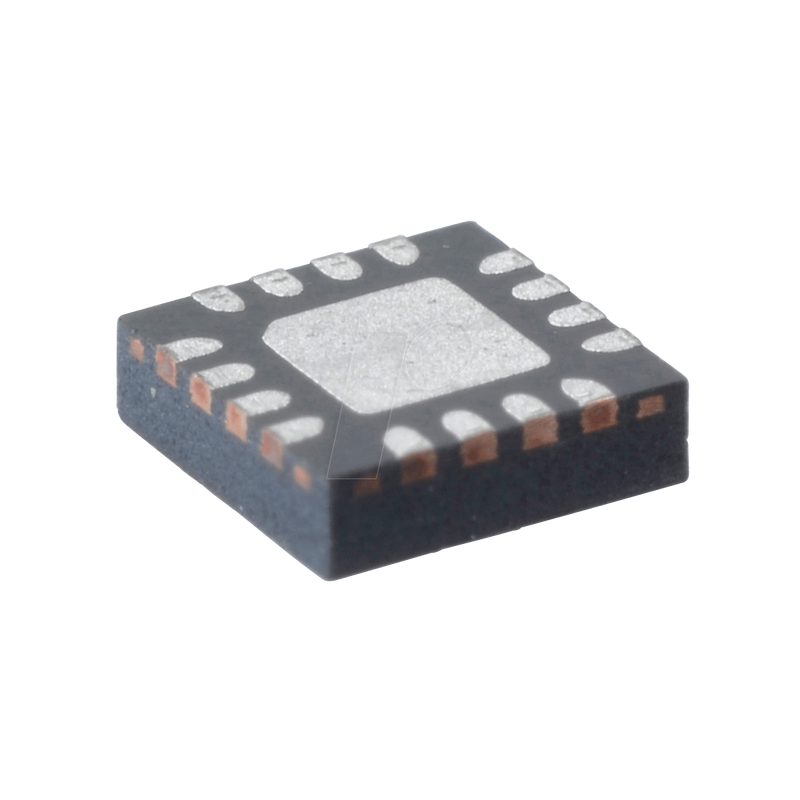

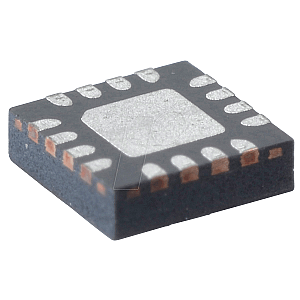

8-Bit-PICmicro Mikrocontroller, 14 KB, 32 MHz, QFN-16

PIC16F1825/9 , 14/20-Pin Flash-Mikrocontroller

Hochleistungs-RISC-CPU
- Nur 49 Anweisungen zum Lernen: Alle Einzelzyklus-Anweisungen außer Verzweigungen
- Betriebsgeschwindigkeit:
- DC - 32 MHz Oszillator/Takteingang
- DC - 125 ns Befehlszyklus
- Lineare Programmspeicheradressierung von bis zu 16 KByte
- Bis zu 1024 Bytes lineare Datenspeicheradressierung
- Unterbrechungsmöglichkeit mit automatischer Kontextspeicherung
- 16-stufiger tiefer Hardware-Stapel mit optionaler Überlauf-/Unterlaufrücksetzung
- Direkter, indirekter und relativer Adressierungsmodus:
- Zwei vollständige 16-Bit-File-Select-Register (FSRs)
- FSRs können Programm- und Datenspeicher lesen

Spezielle Mikrocontroller-Merkmale
- 1,8V-5,5V-Betrieb - PIC16F1825/9
- 1,8V-3,6V-Betrieb - PIC16LF1825/9
- Selbstprogrammierbar unter Software-Kontrolle
- Einschalt-Rückstellung (POR), Einschalt-Timer (PWRT) und Oszillator-Startzeitgeber (OST)
- Programmierbarer Brown-out-Reset (BOR)
- Erweiterter Watchdog-Timer (WDT)
- In-Circuit Serial Programming™ (ICSP™) über zwei Pins
- In-Circuit-Debug (ICD) über zwei Pins
- Erweiterte Niederspannungs-Programmierung (LVP)
- Schutz von programmierbarem Code
- Energiesparender Ruhemodus

Flexibler Oszillatoraufbau
- Interner 32-MHz-Präzisionsoszillatorblock:
- Werkskalibriert auf ± 1%, typisch
- Über Software wählbarer Frequenzbereich von 31 kHz bis 32 MHz
- Interner 31-kHz-Niederleistungs-Oszillator
- Vier Quarzmodi bis zu 32 MHz
- Drei externe Taktmodi bis zu 32 MHz
- 4x Phasenregelschleife (PLL)
- Ausfallsicherer Uhrenmonitor: Ermöglicht eine sichere Abschaltung, wenn die periphere Uhr stehen bleibt
- Inbetriebnahme des Zwei-Geschwindigkeits-Oszillators
- Referenz-Uhr-Modul: Programmierbare Taktausgangsfrequenz und Tastverhältnis
Analoge Merkmale
- Analog-Digital-Wandler (ADC)-Modul:
- 10-Bit-Auflösung, bis zu 12 Kanäle
- Fähigkeit zur automatischen Erfassung
- Konvertierung während des Schlafs möglich
- Analog-Komparator-Modul:
- Zwei Rail-to-Rail-Analogkomparatoren
- Steuerung des Leistungsmodus
- Software-steuerbare Hysterese
- Spannungsreferenzmodul:
- Festspannungs-Referenzmodul (FVR) mit 1,024V, 2,048V und 4,096V Ausgangspegel
- 5-Bit-Rail-to-Rail-Widerstands-DAC mit positiver und negativer Referenzauswahl

Höhepunkte der Peripherie
- Bis zu 17 E/A-Pins und 1 Nur-Eingangs-Pin:
- Hochstrom-Senke/Quelle 25 mA/25 mA
- Programmierbare schwache Pull-ups
- Programmierbare Interrupt-on-Change-Stifte
- Timer0: 8-Bit-Timer/Zähler mit 8-Bit-Prescaler
- Erweiterter Timer1:
- 16-Bit-Timer/Zähler mit Vorteiler
- Externer Gate-Eingangsmodus
- Dedizierter 32-kHz-Oszillatortreiber mit geringer Leistung
- Drei Timer2-Typen: 8-Bit-Timer/Zähler mit 8-Bit-Periodenregister, Vorteiler und Nachskalierer
- Zwei Module zum Erfassen, Vergleichen und PWM (CCP)
- Zwei Erweiterte CCP (ECCP)-Module:
- Software wählbare Zeitbasen
- Automatische Abschaltung und automatischer Neustart
- PWM-Steuerung
- Bis zu zwei Master Synchronous Serial Port (MSSP) mit SPI und I2CTM mit:
- 7-Bit-Adressmaskierung
- SMBus/PMBusTM-Kompatibilität
- Erweitertes Universal-Synchron-Asynchron-Empfänger-Transmitter-Modul (EUSART)
- mTouch™ Abtastoszillator-Modul: Bis zu 12 Eingangskanäle
- Datensignal-Modulator-Modul: Wählbare Modulator- und Trägerquellen
- SR-Verriegelung:
- Mehrere Set/Reset-Eingabeoptionen
- Emuliert 555 Timer-Anwendungen
