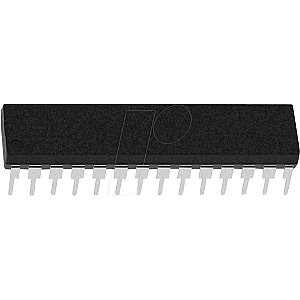

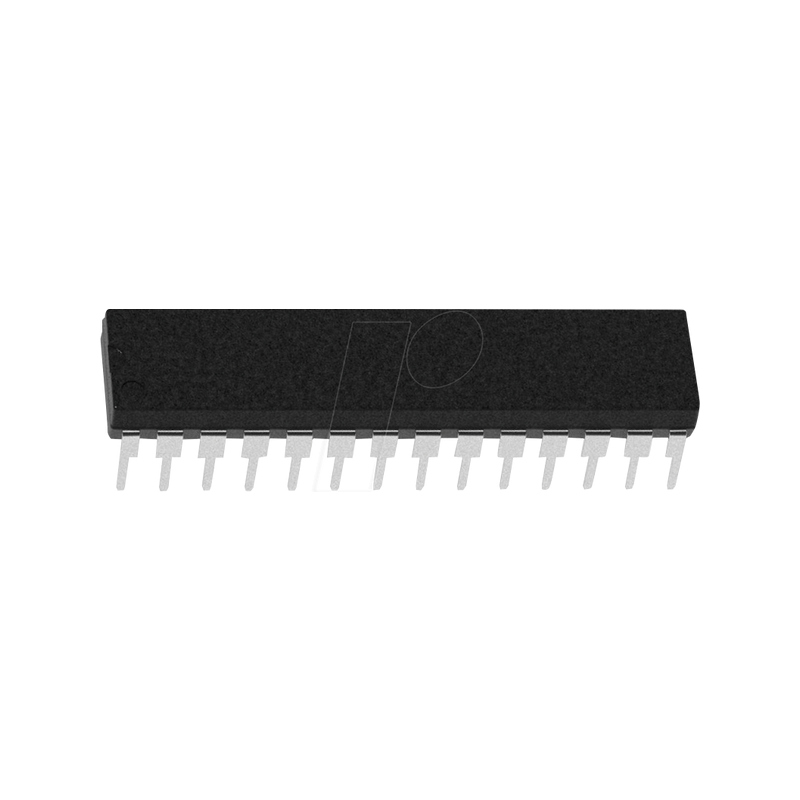

8-bit PICmicro microcontroller, 14 KB, 4 MHz, DIP-28

MPN PIC16F876-04/SP Hersteller MICROCHIP

10,23 €

Technische Daten

Allgemeines

Typ PIC Controller

Technologie PIC® Flash

Modell PIC16F876

Ausführung 1-WDT, ICSP

Bauform SDIP-28

Speicher 8192 x 14

Besonderheiten

CPU Takt 4 MHz

Ausführung

Speicher 14 kByte

RAM 0,368 kByte

EEPROM 256 Byte

I/O-Pins 22

8-bit Timer 2

16-bit Timer 1

PWM 2

Anschlüsse / Schnittstellen

I²C 1

SPI 1

ADC 5

A/E/USART 1

SSP (SPI/I²C) ja

Elektrische Werte

Versorgungsspannung +2,0 ... +5,5 VDC

Sonstiges

Temperaturbereich -40 ... +85 °C

Herstellerangaben

Hersteller MICROCHIP

Artikelnummer des Herstellers PIC16F876-04/SP

Verpackungsgewicht 0.002 kg

RoHS konform

EAN/GTIN 9900000325671

Statistische Warennummer 85423190

↓ A300/PIC16F876_PIC16F877~MIC.pdf

PIC16F876

Beschreibung:
Dieser leistungsstarke (200 Nanosekunden Befehlsausführung) und doch einfach zu programmierende (nur 35 Einzelwortbefehle) CMOS FLASH-basierte 8-Bit-Mikrocontroller packt die leistungsstarke PIC®-Architektur von Microchip in ein 28-Pin-Gehäuse und ist aufwärtskompatibel mit den Bausteinen PIC16C5X, PIC12CXXX und PIC16C7X. Der PIC16F876 verfügt über 256 Byte EEPROM-Datenspeicher, Selbstprogrammierung, einen ICD, 5 Kanäle mit 10-Bit-Analog-Digital-Wandler (A/D), 2 zusätzliche Timer, 2 Capture/Compare/PWM-Funktionen, die synchrone serielle Schnittstelle kann entweder als serielle 3-Draht-Peripherieschnittstelle (SPI™) oder als 2-Draht-Bus mit integriertem Schaltkreis (I²C™) konfiguriert werden, und einen Universal Asynchronous Receiver Transmitter (USART). All diese Merkmale machen sie ideal für fortgeschrittenere A/D-Anwendungen in der Automobil-, Industrie-, Haushaltsgeräte- und Verbraucherindustrie.

Parametrik
- Programmspeicher-Typ: Flash
- Größe des Programmspeichers (KB): 14
- CPU-Geschwindigkeit (MIPS/DMIPS): 5
- SRAM (B): 368
- Daten EEPROM/HEF (Bytes): 256
- Digitale Kommunikations-Peripheriegeräte: 1-UART, 1-SPI, 1-I2C1-MSSP(SPI/I2C)
- Erfassung/Vergleich/PWM-Peripheriegeräte: 2 Input-Erfassung, 2 CCP,
- Zeitgeber: 2 x 8-Bit, 1 x 16-Bit
- ADC-Eingang: 5 Kanäle, 10 Bit
- Temperaturbereich (°C): -40 bis 85
- Betriebsspannungsbereich (V): 2 bis 5,5
- Pin-Zahl: 28
