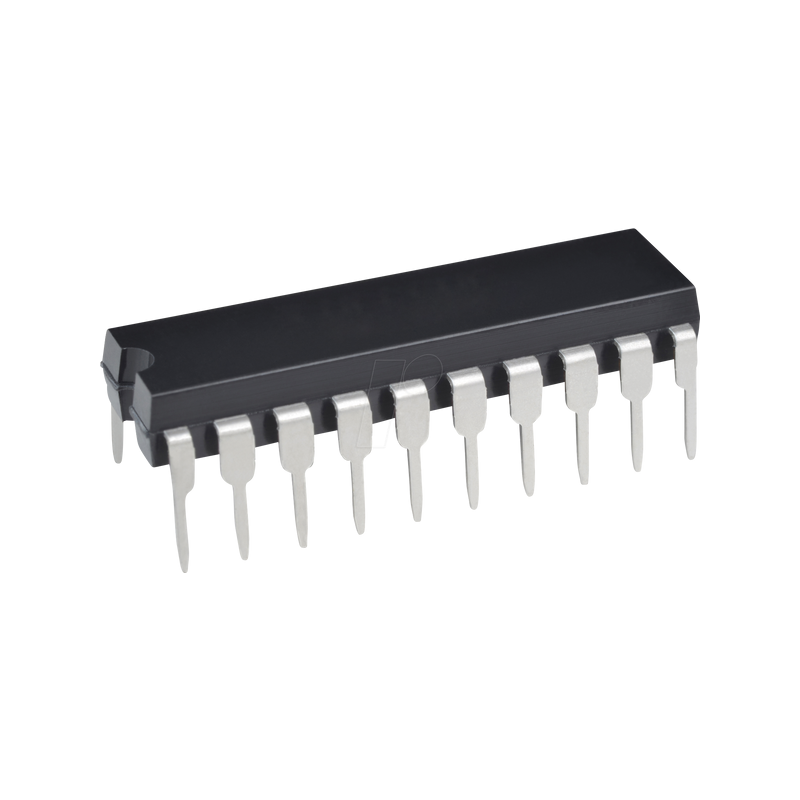

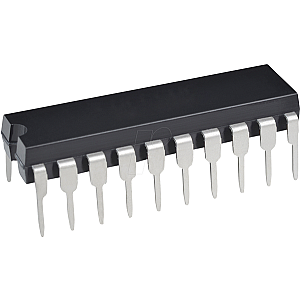

8-Bit-PICmicro Mikrocontroller, 16 KB, 64 MHz, DIP-20

20-Pin Flash-Mikrocontroller mit XLP-Technologie

Beschreibung:
Wir stellen den nanoWatt XLP PIC18F1XK22 Flash-Mikrocontroller vor: nicht zu groß, nicht zu klein... genau richtig! Diese neue Familie von Bausteinen bietet alle Vorteile der bekannten PIC18F Hochleistungs-MCUs; 8-Bit, C-Compiler optimierte Architektur und ein industrieweit führendes Peripherieset, das jetzt in einer Low-Pin-Count-Option erhältlich ist. Diese neuen 20-Pin-Produkte enthalten einen internen 16 MHz-Präzisionsoszillator, der mit der Standard-4X-PLL verwendet werden kann, um 16 MIPS Leistung (64 MHz @ 3V) zu erzeugen. Zu den analogen Standard-Peripheriegeräten gehören 12 10-Bit-A/D-Kanäle, Dual Rail-Rail-Komparatoren mit verbessertem Eingangs-/Ausgangs-Multiplexing und eine auf dem Chip wählbare Festspannungsreferenz. Zu den digitalen Peripheriegeräten gehören ein ECCP+-Modul (Enhanced Capture/Compare/PWM) mit PWM-Steuerung und ein MI2C- (Master Synchronous Serial Port, SPI) Modul mit softwarekontrollierbarer Adressenmaskierung. Diese Geräte verfügen auch über den SR-Latch-Modus, der Anwendungen mit kapazitiver Abtastung unterstützt. Zusätzlich zu diesen Peripheriegeräten verfügen die Bausteine über mehrere Mikrocontroller-Monitore, die für einen zuverlässigen Betrieb sorgen, darunter BOR (Brown Out Reset) mit Software-Freigabe, POR (Power On Reset) und ein erweitertes WDT. Dank der zusätzlichen nanoWatt-XLP-Technologie eignen sich diese Bausteine ideal für batteriebetriebene Anwendungen oder Designs, bei denen der Stromverbrauch begrenzt ist.

Merkmale
- C-Compiler optimierte Architektur
- 256-Byte-Daten-EEPROM
- Lineare Programmspeicheradressierung auf 16 KByte
- Lineare Datenspeicheradressierung auf 512 Bytes

Extremes Low-Power-Management PIC18LF1XK22 mit nanoWatt XLP™ Technologie
- Schlafmodus: 50 nA, typisch
- Watchdog Timer: 600 nA, typisch
- Timer1 Oszillator: 800 nA bei 32 kHz, typisch

Flexibler Oszillatoraufbau
- Interner Präzisionsoszillatorblock mit 16 MHz:
- Werkskalibriert auf ± 1%.
- Über Software wählbarer Frequenzbereich von 31 kHz bis 16 MHz
- 64 MHz Leistung mit PLL verfügbar
- Keine externen Komponenten erforderlich
- Vier Quarzmodi bis zu 64 MHz
- Ausfallsicherer Uhrenmonitor
- Ermöglicht ein sicheres Abschalten, wenn die periphere Uhr stehen bleibt
- Start des Zwei-Geschwindigkeits-Oszillators

Spezielle Mikrocontroller-Merkmale
- Betriebsspannung 1,8V- 5,5V (mit Niederspannungsoption 1,8V-3,6V)
- Selbstreprogrammierbar unter Software-Steuerung
- Einschalt-Rückstellung (POR), Einschalt-Zeitgeber (PWRT) und Oszillator-Start-Zeitgeber (OST)
- Programmierbarer Brown-out-Reset (BOR)
- Erweiterter Watchdog-Timer (WDT) mit On-Chip-Oszillator und Software-Freigabe
- In-Circuit Serial Programming™ (ICSP™) über zwei Pins
- In-Circuit-Debug über zwei Pins

Höhepunkte der Peripherie
- 12-Kanal 10-Bit Analog-Digital (A/D)-Wandlermodul:
- Analoge Komparatormodule mit 2 Schiene-zu-Schiene-Komparatormodulen mit:
- Spannungsreferenzmodul mit: Spannungsreferenzmodul mit:
- Programmierbares On-Chip-Spannungsreferenzmodul (CVREF) (% von VDD)
- Wählbare Festspannungsreferenz (FVR) mit mehreren Referenzspannungen
- 17 E/A-Pins und 1 Pin nur für den Eingang:
- Hochstrom-Senke/Quelle 25 mA/25 mA
- Drei externe Interrupt-Pins
- Vier Timer-Module:
- 3x 16-Bit-Timer/Zähler mit Vorteiler
- 1x 8-Bit-Timer/Zähler mit 8-Bit-Periodenregister, Vorskalierer und Nachskalierer
- Erweitertes Capture/Compare/PWM (ECCP)-Modul mit PWM-Ausgangssteuerung:
- Programmierbare Totzeit
- Automatische Abschaltung und automatischer Neustart
- Master Synchronous Serial Port (MSSP)-Modul mit zwei Betriebsarten:
- 3-Draht-SPI (unterstützt alle 4 SPI-Modi)
- I2C™ Master- und Slave-Modus (Slave-Modus mit Adressmaskierung)
- EUSART-Modul
- Unterstützt RS-232, RS-485 und LIN 2.0
- Automatische Baud-Erkennung
- SR Latch (555 Timer)-Modul mit:
- Konfigurierbare Ein- und Ausgänge
- Unterstützt mTouch™ Anwendungen mit kapazitiver Abtastung
