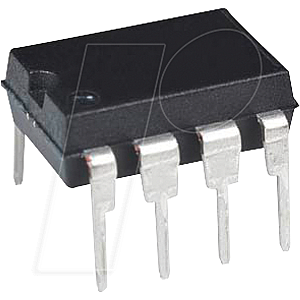

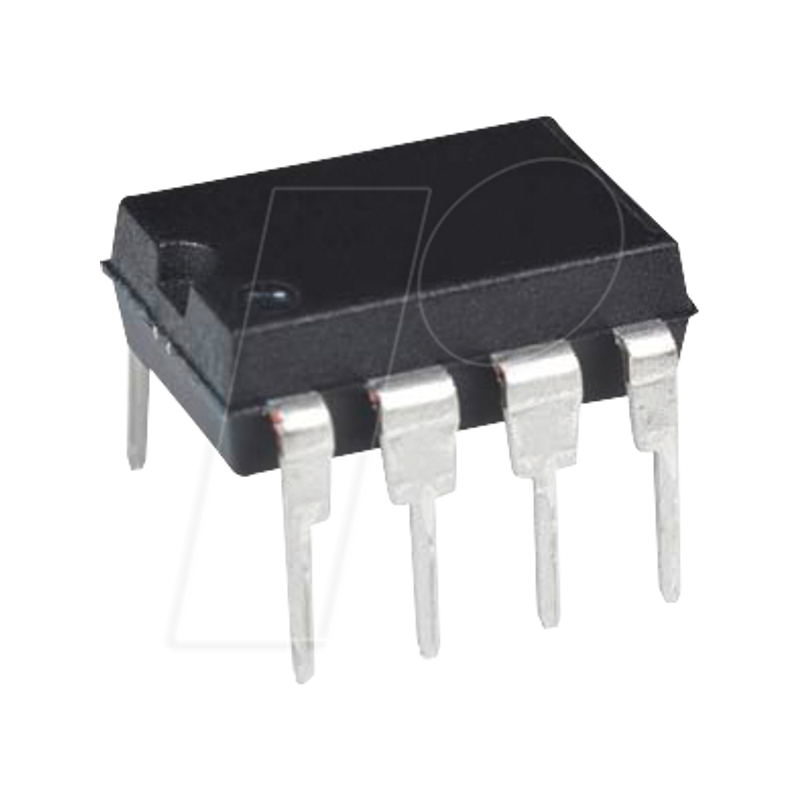

8-Bit-PICmicro Mikrocontroller, 1,75 KB, 20 MHz, DIP-8

PIC12F675
8-Pin Flash-basierter 8-Bit-CMOS-Mikrocontroller

Hochleistungs-RISC-CPU:
- Nur 35 Anweisungen zum Lernen
- Alle Einzelzyklus-Anweisungen außer Verzweigungen
- Betriebsgeschwindigkeit:
- DC - 20 MHz Oszillator/Takteingang
- DC - 200 ns Befehlszyklus
- Unterbrechungs-Fähigkeit
- 8-stufiger tiefer Hardware-Stapel
- Direkter, indirekter und relativer Adressierungsmodus

Spezielle Mikrocontroller-Eigenschaften:
- Optionen für interne und externe Oszillatoren
- Interner 4-MHz-Präzisionsoszillator, werkseitig auf ±1% kalibriert
- Externer Oszillatorträger für Kristalle und Resonatoren
- 5µs Aufwachen aus dem Sleep, 3.0V, typisch
- Energiesparender Ruhemodus
- Großer Betriebsspannungsbereich - 2,0V bis 5,5V
- Industrieller und erweiterter Temperaturbereich
- Einschalt-Rückstellung bei niedriger Leistung (POR)
- Einschalttimer (PWRT) und Oszillator-Start Zeitschaltuhr (OST)
- Brown-out-Detect (BOD)
- Watchdog Timer (WDT) mit unabhängiger Oszillator für zuverlässigen Betrieb
- Multiplexer MCLR/Eingangspin
- Unterbrechung bei Pin-Änderung
- Individuell programmierbare schwache Pull-ups
- Schutz von programmierbarem Code
- Flash/EEPROM-Zelle mit hoher Lebensdauer
- 100.000 Schreibvorgänge Flash-Ausdauer
- 1.000.000 schreiben EEPROM-Ausdauer
- Flash/Daten-EEPROM-Aufbewahrung: > 40 Jahre

Low-Power-Merkmale:
- Standby-Strom: - 1 nA @ 2,0V, typisch
- Betriebsstrom:
- 8,5µA bei 32 kHz, 2,0V, typisch
- 100µA bei 1 MHz, 2,0V, typisch
- Watchdog-Timer-Strom: - 300 nA @ 2,0V, typisch
- Timer1 Oszillatorstrom: - 4µA bei 32 kHz, 2,0V, typisch

Periphere Merkmale:
- 6 E/A-Pins mit individueller Richtungssteuerung
- Hochstrom-Sink/Quelle für LED-Direktansteuerung
- Analog-Komparator-Modul mit:
- einem Analog-Komparator
- Programmierbares On-Chip-Komparator-Spannungsreferenzmodul (CVREF)
- Programmierbares Eingangsmultiplexen von Geräteeingängen
- Komparatorausgang ist von außen zugänglich
- Timer0: 8-Bit-Timer/Zähler mit programmierbarem 8-Bit-Vorskalierer
- Erweiterter Timer1:
- 16-Bit-Timer/Zähler mit Vorteiler
- Externer Gate-Eingangsmodus
- Option zur Verwendung von OSC1 und OSC2 im LP-Modus als Timer1-Oszillator, wenn INTOSC-Modus gewählt wurde
- In-Circuit Serial ProgrammingTM (ICSPTM) über zwei Pins

- Analog-Digital-Wandler-Modul (PIC12F675):
- 10-Bit-Auflösung
- Programmierbarer 4-Kanal-Eingang
- Spannungsreferenzeingang
