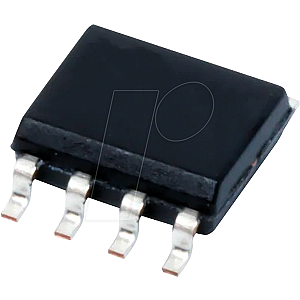

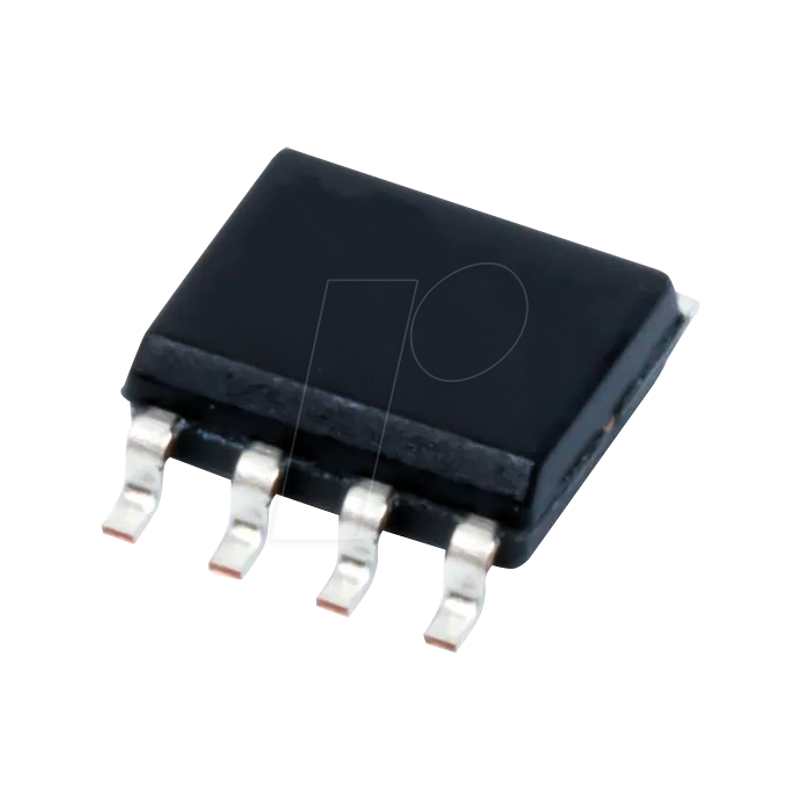

8-Bit-PICmicro Mikrocontroller, 1,75 KB, 20 MHz, SO-8

8-Pin Flash, 8-Bit-Mikrocontroller

Hochleistungs-RISC-CPU:
- C-Compiler-optimierte Architektur
- Nur 49 Anweisungen
- Betriebsgeschwindigkeit:
- DC - 20 MHz Takteingang,
- DC - 200 ns Befehlszyklus
- Unterbrechungsmöglichkeit mit automatischer Kontextspeicherung
- 16-stufiger tiefer Hardware-Stapel mit optionaler Überlauf-/Unterlaufrücksetzung
- Direkter, indirekter und relativer Adressierungsmodus:
- Zwei vollständige 16-Bit-File-Select-Register (FSRs)
- FSRs können Programm- und Datenspeicher lesen

Flexibler Oszillator-Aufbau:
- Interner Oszillatorblock mit 16 MHz:
- Werkskalibriert auf ±1%, typisch
- Per Software wählbarer Frequenzbereich von 16 MHz bis 31 kHz
- Interner 31-kHz-Niederleistungs-Oszillator
- Drei externe Taktmodi bis zu 20 MHz

Spezielle Mikrocontroller-Eigenschaften:
- Betriebsspannungsbereich:
- 1,8V bis 3,6V (PIC12LF1501)
- 2,3V bis 5,5V (PIC12F1501)
- Selbstprogrammierbar unter Software-Steuerung
- Einschalt-Rückstellung (POR)
- Einschalt-Timer (PWRT)
- Programmierbarer Brown-out-Reset bei niedriger Leistung (LPBOR)
- Erweiterter Watchdog-Timer (WDT): - Programmierbare Periode von 1 ms bis 256 s
- Schutz von programmierbarem Code
- In-Circuit Serial Programming™ (ICSP™) über zwei Pins
- Erweiterte Niederspannungs-Programmierung (LVP)
- In-Circuit-Debug (ICD) über zwei Pins
- Energiesparender Ruhemodus:
- Energiesparender Ruhemodus
- BOR mit niedriger Leistung (LPBOR)
- Integrierte Temperatur-Anzeige
- 128 Bytes High-End-Flash - 100.000 Schreibvorgänge Flash-Ausdauer (Minimum)

Speicher:
- 1 Kwords Lineare Programmspeicheradressierung
- 64 Bytes Linearer Datenspeicher Adressierung
- Hochleistungsfähiger Flash-Datenspeicher (HEF)
- 128 Bytes bei nichtflüchtiger Datenspeicherung
- 100k Lösch-/Schreibzyklen

Periphere Merkmale:
- Analog-Digital-Wandler (ADC)
- 5-Bit-Digital-Analog-Wandler (DAC)
- Ein Komparator
- Spannungs-Referenz:- 1,024V-Festspannungs-Referenzspannung (FVR)
- Sechs E/A-Pins (1 Nur-Eingangs-Pin)
- Timer0: 8-Bit-Timer/Zähler mit programmierbarem 8-Bit-Prescaler
- Erweiterter Timer1: - 16-Bit-Timer/-Zähler mit Vorteiler
- Timer2: 8-Bit-Timer/Zähler mit 8-Bit-Periodenregister, Vorteiler und Postskalierer
- Vier 10-Bit-PWM-Module
- Zwei Module für konfigurierbare Logikzellen (CLC)
- Numerisch gesteuerter Oszillator (Unteroffizier)
- Komplementärer Wellenformgenerator (CWG):
