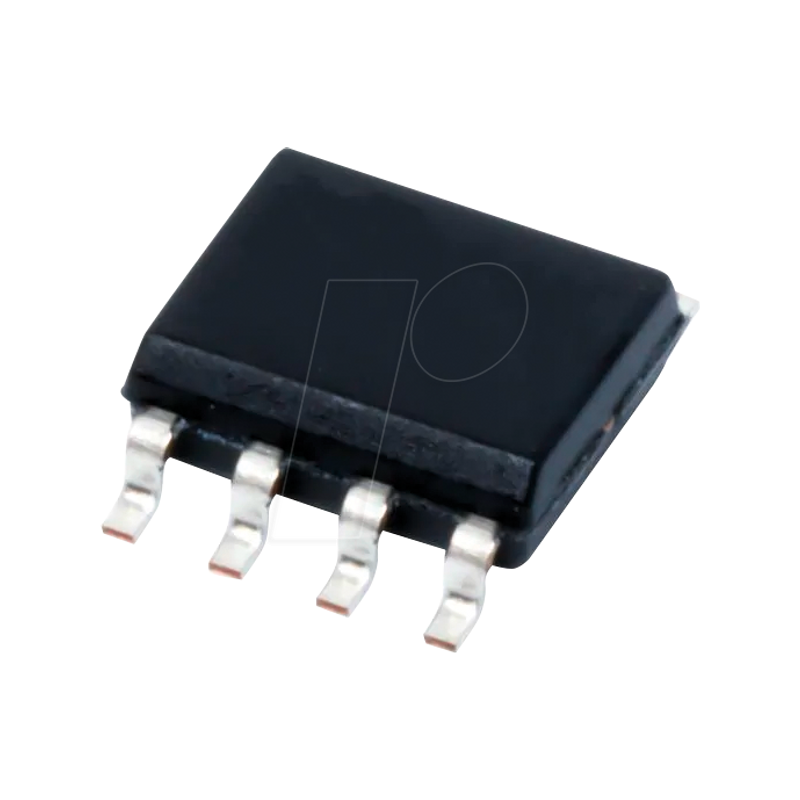

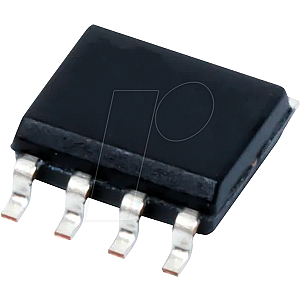

8-Bit-PICmicro Mikrocontroller, 1,75 KB, 20 MHz, SO-8

PIC12F609/615/617, 8-Pin Flash-basierte, 8-Bit CMOS Mikrocontroller

Hochleistungs-RISC-CPU:
- Nur 35 Befehle zu erlernen: - Alle Single-Cycle-Befehle außer Verzweigungen
- Betriebsgeschwindigkeit:
- DC - 20 MHz Oszillator/Takteingang
- DC - 200 ns Befehlszyklus
- Interrupt-Fähigkeit
- 8-stufiger tiefer Hardware-Stack
- Direkter, indirekter und relativer Adressierungsmodus

Besondere Merkmale des Mikrocontrollers:
- Interner Präzisionsoszillator:
- Werkseitig kalibriert auf ±1%, typisch
- Per Software wählbare Frequenz: 4 MHz oder 8 MHz
- Stromsparender Sleep-Modus
- Spannungsbereich: - PIC12F609/615/617: 2,0V bis 5,5V
- Industrieller und erweiterter Temperaturbereich
- Einschalt-Reset (POR)
- Einschalt-Timer (PWRT) und Oszillator-Start-up-Timer (OST)
- Brown-out-Reset (BOR)
- Watchdog Timer (WDT) mit unabhängigem Oszillator für zuverlässigen Betrieb
- Multiplexed Master Clear mit Pull-up/Eingangsstift
- Programmierbarer Code-Schutz
- Hochbeständiges Flash:
- 100.000 Schreibvorgänge Flash-Ausdauer
- Flash-Retention: > 40 Jahre
- Selbstlesender/schreibender Programmspeicher (nur PIC12F617)

Stromsparende Eigenschaften:
- Standby-Strom: - 50 nA @ 2,0V, typisch
- Betriebsstrom:
- 11µA @ 32 kHz, 2,0V, typisch
- 260µA @ 4 MHz, 2,0V, typisch
- Watchdog-Timer-Strom: - 1µA @ 2,0V, typisch

Peripherie-Merkmale:
- 5 E/A-Pins und nur 1 Eingang
- Hochstromquelle/-senke für direkte LED-Ansteuerung
- Unterbrechung bei Pinwechsel oder Pins
- Individuell programmierbare schwache Pull-ups
- Analoges Komparatormodul mit:
- Einem analogen Komparator
- Programmierbare On-Chip-Spannungsreferenz (CVREF) Modul (% von VDD)
- Komparatoreingänge und -ausgang extern zugänglich
- Eingebaute Hysterese (per Software wählbar)
- Timer 0: 8-Bit Timer/Counter mit 8-Bit programmierbarem Vorteiler
- Erweiterter Timer1:
- 16-Bit Timer/Counter mit Vorteiler
- Externes Timer1-Gate (Zählerfreigabe)
- Option zur Verwendung von OSC1 und OSC2 im LP-Modus als Timer1-Oszillator, wenn der INTOSC-Modus gewählt wurde
- Option zur Verwendung des Systemtakts als Timer1
- In-Circuit Serial ProgrammingTM (ICSPTM) über zwei Pins
- Erweitertes Capture-, Compare- und PWM-Modul:
- 16-Bit-Erfassung, max. Auflösung 12,5 ns
- Vergleichen, max. Auflösung 200 ns
- 10-bit PWM mit 1 oder 2 Ausgangskanälen, 1 Ausgangskanal programmierbare "Totzeit", max. max. Frequenz 20 kHz, automatische Abschaltung
- A/D-Wandler: - 10-Bit-Auflösung und 4 Kanäle, Abtastungen interne Spannungsreferenzen
- Timer2: 8-Bit Timer/Counter mit 8-Bit Periode Register, Vorskalierer und Nachskalierer
