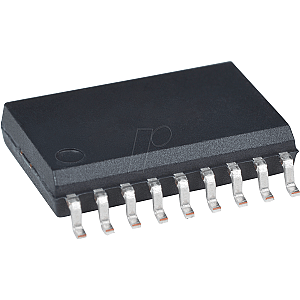

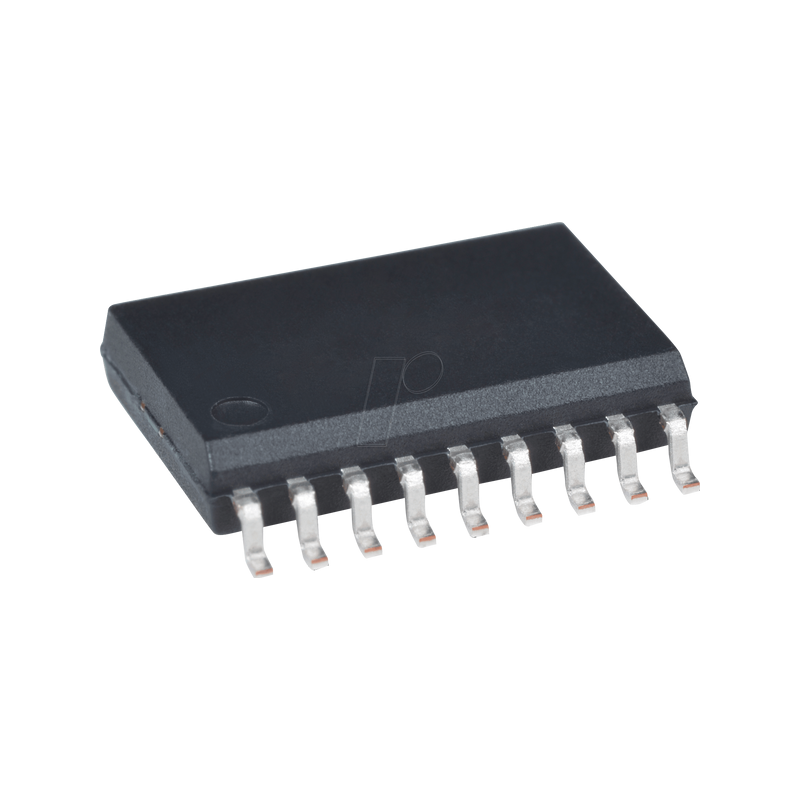

8-Bit-PICmicro Mikrocontroller, 1,75 KB, 4 MHz, SO-18

MPN PIC16F84A-04/SO Hersteller MICROCHIP

7,76 €

Technische Daten

Allgemeines

Typ PIC Controller

Technologie PIC® Flash

Modell PIC16F84

Ausführung 1-WDT, ICSP

Bauform SOIC-18

Speicher 1024 x 14

Besonderheiten

CPU Takt 4 MHz

Ausführung

Speicher 14 kByte

RAM 0,068 kByte

EEPROM 64 Byte

I/O-Pins 13

8-bit Timer 1

Elektrische Werte

Versorgungsspannung +2,0 ... +5,5 VDC

Sonstiges

Temperaturbereich -40 ... +85 °C

Herstellerangaben

Hersteller MICROCHIP

Artikelnummer des Herstellers PIC16F84A-04/SO

Verpackungsgewicht 1.0E-4 kg

RoHS konform

EAN/GTIN 9900000325558

Statistische Warennummer 85423190

↓ Datenblatt

Erweiterter 18-poliger FLASH/EEPROM 8-Bit-Mikrocontroller

Hochleistungs-RISC-CPU-Merkmale:
- Nur 35 Einzelwort-Anweisungen zu lernen
- Alle Befehle einzyklisch, außer Programmzweige, die zweizyklisch sind
- Betriebsgeschwindigkeit:
- DC - 20 MHz Takteingang
- DC - 200 ns Befehlszyklus
- 1024 Worte Programmspeicher
- 68 Byte Daten-RAM
- 64 Byte Daten-EEPROM
- 14-Bit breite Befehlswörter
- 8-Bit breite Datenbytes
- 15 Sonderfunktion Hardware-Register
- Acht Ebenen tiefer Hardware-Stapel
- Direkte, indirekte und relative Adressierungsarten
- Vier Unterbrechungsquellen:
- Externer RB0/INT-Anschluss
- TMR0-Zeitgeber-Überlauf
- PORTB<7:4> Unterbrechung bei Änderung
- Daten-EEPROM-Schreiben abgeschlossen

Periphere Merkmale:
- 13 E/A-Pins mit individueller Richtungssteuerung
- Hochstromsenke/Quelle für LED-Direktansteuerung
- 25 mA-Senke max. pro Pin
- 25 mA Quelle max. pro Pin
- TMR0: 8-Bit-Zeitgeber/-Zähler mit programmierbarem 8-Bit-Vorskalierer

Spezielle Mikrocontroller-Eigenschaften:
- 10.000 Lösch-/Schreibzyklen Erweiterter FLASH-Programmspeicher typisch
- 10.000.000 typische Lösch-/Schreibzyklen EEPROM Datenspeicher typisch
- EEPROM-Datenaufbewahrung > 40 Jahre
- In-Circuit Serial Programming™ (ICSP™) - über zwei Pins
- Einschalt-Rückstellung (POR), Einschalt-Zeitgeber (PWRT), Oszillator-Start-Zeitgeber (OST)
- Watchdog Timer (WDT) mit eigenem On-Chip RC-Oszillator für zuverlässigen Betrieb
- Code-Schutz
- Energiesparender SLEEP-Modus
- Wählbare Oszillator-Optionen

CMOS-Verbesserte FLASH/EEPROM-Technologie:
- Technologie mit niedriger Leistung und hoher Geschwindigkeit
- Vollständig statischer Entwurf
- Großer Betriebsspannungsbereich:
- Kommerziell: 2,0V bis 5,5V
- Industriell: 2,0V bis 5,5V
- Geringe Leistungsaufnahme:
- < 2 mA typisch bei 5V, 4 MHz
- 15 µA typisch bei 2V, 32 kHz
- < 0,5 µA typischer Standby-Strom bei 2V
