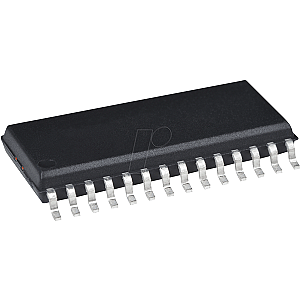

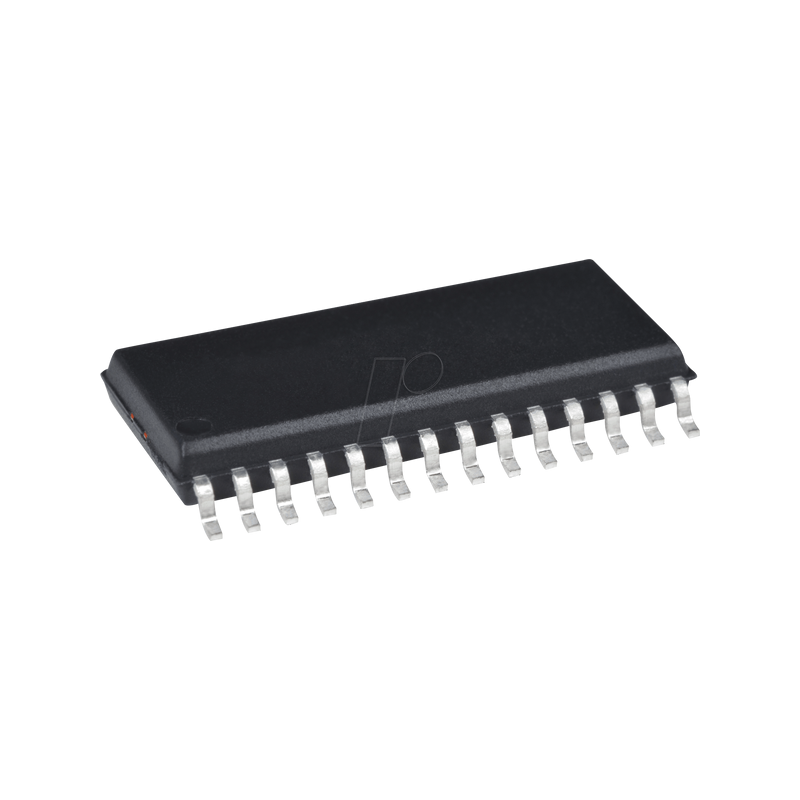

8-Bit-PICmicro Mikrocontroller, 32 KB, 40 MHz, SO-28

40-polige, hochleistungsfähiger, erweiterter FLASH-Mikrocontroller mit 10-Bit A/D

Hochleistungs-RISC-CPU
- C-Compiler optimierte Architektur/Befehlssatz
- Quellcode kompatibel mit den PIC16- und PIC17-Befehlssätzen
- Lineare Programmspeicheradressierung auf 32 KByte
- Lineare Datenspeicheradressierung bis 1,5 KByte
- Bis zu 10 MIPs Betrieb:
- DC - 40 MHz osc./Takteingang
- 4 MHz - 10 MHz osc./Takteingang mit aktiver PLL
- 16-Bit breite Anweisungen, 8-Bit breiter Datenpfad
- Prioritätsstufen für Unterbrechungen
- 8 x 8 Einzelzyklus-Hardware-Multiplikator

Periphere Merkmale:
- Hochstrom-Senke/Quelle 25 mA/25 mA
- Drei externe Interrupt-Pins
- Zeitgeber0-Modul: 8-Bit/16-Bit-Timer/Zähler mit programmierbarem 8-Bit-Vorskalierer
- Zeitgeber1-Modul: 16-Bit-Zeitgeber/Zähler
- Zeitgeber2-Modul: 8-Bit-Timer/Zähler mit 8-Bit-Periodenregister (Zeitbasis für PWM)
- Zeitgeber3-Modul: 16-Bit-Zeitgeber/-Zähler
- Taktoption für sekundären Oszillator - Timer1/Timer3
- Zwei Capture/Compare/PWM (CCP)-Module. CCP-Pins, die als CCP-Pins konfiguriert werden können:
- Capture-Eingang: Die Erfassung erfolgt mit 16 Bit, max. Auflösung 6,25 ns (TCY/16)
- Vergleich ist 16-Bit, max. Auflösung 100 ns (TCY)
- PWM-Ausgang: Die PWM-Auflösung beträgt maximal 1 bis 10 Bit. PWM-Freq. @:
8-Bit-Auflösung = 156 kHz
10-Bit-Auflösung = 39 kHz
- Master Synchronous Serial Port (MSSP)-Modul, Zwei Betriebsarten:
- 3-Draht SPI™ (unterstützt alle 4 SPI-Modi)
- I2C™ Master- und Slave-Modus
- Adressierbares USART-Modul: Unterstützt RS-485 und RS-232
- Modul mit parallelem Slave-Anschluss (PSP)

Analoge Merkmale
- Kompatibles 10-Bit-Analog-Digital-Wandler-Modul (A/D) mit:
- Schnelle Abtastrate
- Konvertierung während SLEEP verfügbar
- Linearität = 1 LSb
- Programmierbare Niederspannungs-Erkennung (PLVD) - Unterstützt Interrupt-Ein-Niederspannungs-Erkennung
- Programmierbarer Brown-out-Reset (BOR)

Spezielle Mikrocontroller-Merkmale
- 100.000 Lösch-/Schreibzyklus Erweitertes FLASH Programmspeicher typisch
- 1.000.000 Lösch-/Schreibzyklus Daten EEPROM Erinnerung
- FLASH/Daten EEPROM-Aufbewahrung: > 40 Jahre
- Selbstreprogrammierbar unter Software-Steuerung
- Einschalt-Rückstellung (POR), Einschalt-Timer (PWRT) und Oszillator-Startzeitgeber (OST)
- Watchdog Timer (WDT) mit eigenem On-Chip RC Oszillator für zuverlässigen Betrieb
- Programmierbarer Code-Schutz
- Energiesparender SLEEP-Modus
- Wählbare Oszillator-Optionen einschließlich:
- 4X-Phasenregelschleife (des Primäroszillators)
- Takteingang des sekundären Oszillators (32 kHz)
- Einzelversorgung 5V In-Circuit Serial Programming™ (ICSP™) über zwei Pins
- In-Circuit-Debug (ICD) über zwei Pins

CMOS-Technologie:
- FLASH/EEPROM-Technologie mit niedriger Leistung und hoher Geschwindigkeit
- Vollständig statischer Entwurf
- Großer Betriebsspannungsbereich (2,0V bis 5,5V)
- Industrielle und erweiterte Temperaturbereiche
- Niedriger Stromverbrauch:
- < 1,6 mA typisch bei 5V, 4 MHz
- 25 µA typisch @ 3V, 32 kHz
- < 0,2 µA typischer Standby-Strom
